ZWS高頻振網篩
作者 豐泉機械
來源 豐泉機械
瀏覽
發布時間 15/09/09
ZWS型振網篩產品概述:
ZWS型振網篩適用于對松散的復合肥料及其它松散的細物料進行分級。 ZWS型振網篩是吸取美國先進技術自行設計制造的，以振動電機做為振動源，牽引篩網及篩框振動，實現物料分級。ZWS振網篩由給料器、篩箱篩面機體料斗和振網裝置組成。材料由給料器均勻給到篩面，分成篩上產品與篩下產品（單層篩）。本系列振網篩以振動電機為振動源，牽引篩網上下振動，篩機振幅可調，以適應不同物料的分級。篩網的振動，一方面可防止篩網堵塞，同時使物料拋起向前彈跳實現分級，因而振網篩的篩分效率高。
ZWS型振網篩主要特點:
1.密封防塵，維修方便。
2.篩機振幅可調，篩分效率高。
3.生產能力大，動負荷小，噪音低。
ZWS型振網篩工作原理:
電磁振動高頻振網篩采用全新原理，篩面振，篩箱基本不參振動，激振力驅動振動系統激振篩面，震動系統設計在近共振狀態工作，可用較小的驅動力達到所需的工作參數，而節省能源。此外，篩面高頻震動，振幅1-4mm，可達8-10倍重力加速度，是一般篩分設備震動強度的2-4倍，所以不堵篩孔，篩面自清洗能力強，篩分效率高，處理能力大，非常適用于細顆粒物料的篩分,4平米處理能力在200噸左右.篩分效率在60%以內，如果濃度調整好，可以達到80%上。 用于鐵選廠提高篩分、提高產量的理想設備----電磁振動高頻振網篩。
ZWS型振網篩產品型號及技術參數:
2 ZWS-12-30
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ │
│ │ │ │
│ │ │ └────────── 篩面長度dm
│ │ │
│ │ └───────────- 篩面寬度dm
│ │
│ └───────────── 振網篩 │
└──────────────- 層數

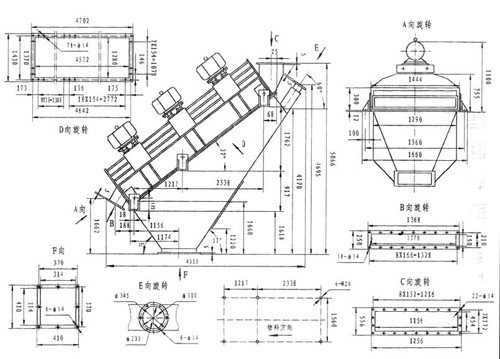

ZWS型振網篩外形示意圖：
ZWS型振網篩技術參數表
| 型號 |
篩 面 |
給料粒度 |
處理量（t/h） |
振次（l/min） |
雙振幅 |
振動方向角(°) |
振動電機 |
重量（KG） |
| 層數 |
面積（m2） |
傾角（°） |
篩孔尺寸 |
結構 |
功率（KW） |
激振力（KN） |
| ZWS1230 |
1 |
3.6 |
37 |
10×40 |
編織 |
≤60 |
30-35 |
1450 |
3-5 |
90 |
0.75×2 |
16×2 |
1623 |
| 2ZWS1230 |
2 |
3.6 |
33 |
上：4×50
下：1.4×50 |
編織 |
≤60 |
30-35 |
1450 |
3-5 |
90 |
0.75×2 |
16×2 |
2300 |
| ZWS1245 |
1 |
5.4 |
37 |
上：4×50
下：1.4×50 |
編織 |
≤60 |
45-60 |
1450 |
3-5 |
90 |
0.75×3 |
16×3 |
2631 |
| 2ZWS1245 |
2 |
5.4 |
37 |
上：4×50
下：1.4×50 |
編織 |
≤60 |
45-60 |
1450 |
3-5 |
90 |
0.75×3 |
16×3 |
3612 |
| ZWS1260 |
1 |
7.2 |
20 |
4×25 |
編織 |
≤60 |
60-90 |
1450 |
3-5 |
90 |
0.75×4 |
16×3 |
3290 |
| 2ZWS1260 |
2 |
7.2 |
37 |
上：4×50
下：1.4×50 |
編織 |
≤60 |
60-90 |
1450 |
3-5 |
90 |
0.75×4 |
16×3 |
4532 |
注：處理量是依據松散密度為0.95t/M3的化肥按4mm×5mm篩孔進行計算的。
