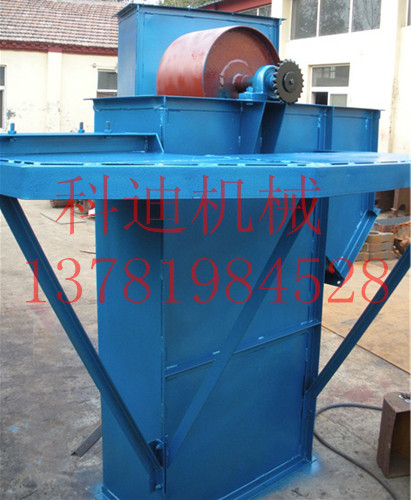

TD-D型斗式提升機基本結構
TD-D型斗式提升機由運行部分(料斗與牽引膠帶帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。
TD型斗式提升機結構形式
傳動裝置TD-D型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上，省去了傳動平臺、聯軸器等，使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。
TD-D型斗式提升機主要特點
1、驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。
2、提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。
3、運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。
4、使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。
TD型斗式提升機驅動配備表
| 提升機規格 |
傳動裝置型號 |
電動機功率（KW) |
電動機型號 |
減速機型號 |
| 右裝傳動裝置 |
左裝傳動裝置 |
| TD100 |
C1 |
1.5 |
Y100L-6 |
250-Ⅵ-3Z |
250-Ⅵ-4Z |
| C2 |
2.2 |
Y112M-6 |
| TD160 |
C1 |
3 |
Y132S-6 |
350-Ⅵ-3Z |
350-Ⅵ-4Z |
| C2 |
4 |
Y132M1-6 |
| C3 |
5.5 |
Y132M2-6 |
400-Ⅵ-3Z |
400-Ⅵ-4Z |
| C4 |
7.5 |
Y160M-6 |
| TD250 |
C1 |
5.5 |
Y132M2-6 |
400-Ⅵ-3Z |
400-Ⅵ-4Z |
| C2 |
7.5 |
Y160M-6 |
| C3 |
11 |
Y160L-6 |
500-Ⅵ-3Z |
500-Ⅵ-4Z |
| C4 |
15 |
Y180L-6 |
| TD315 |
C1 |
7.5 |
Y160M-6 |
400-Ⅵ-3Z |
400-Ⅵ-4Z |
| C2 |
11 |
Y160L-6 |
500-Ⅵ-3Z |
500-Ⅵ-4Z |
| C3 |
15 |
Y180L-6 |
| C4 |
18.5 |
Y200L1-6 |
650-Ⅵ-3Z |
650-Ⅵ-4Z |
| TD400 |
C1 |
15 |
Y180L-6 |
500-Ⅵ-3Z |
500-Ⅵ-4Z |
| C2 |
18.5 |
Y200L1-6 |
650-Ⅵ-3Z |
650-Ⅵ-4Z |
| C3 |
22 |
Y200L2-6 |
| C4 |
30 |
Y225M-6 |
| TD500 |
C1 |
18.5 |
Y200L1-6 |
650-Ⅵ-3Z |
650-Ⅵ-4Z |
| C2 |
22 |
Y200L2-6 |
| C3 |
30 |
Y225M-6 |
| C4 |
|
|
|
|
| TD630 |
C1 |
22 |
Y200L2-6 |
650-Ⅵ-3Z |
650-Ⅵ-4Z |
| C2 |
30 |
Y225M-6 |
TD-D型斗式提升機技術參數表
| 型號 |
TD160 |
TD250 |
TD315 |
TD400 |
| 料斗形式 |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
| 輸送量(m3/h) |
5.4 |
9.6 |
9.6 |
16 |
12 |
22 |
23 |
35 |
17 |
30 |
25 |
40 |
24 |
46 |
41 |
66 |
| 斗寬(mm) |
160 |
250 |
315 |
400 |
| 斗容(L) |
0.5 |
0.9 |
4.2 |
1.9 |
1.3 |
2.2 |
3.0 |
4.6 |
2 |
3.6 |
3.8 |
5.8 |
3.1 |
5.6 |
5.9 |
9.4 |
| 斗距(mm) |
280 |
350 |
360 |
450 |
400 |
500 |
480 |
560 |
| 帶寬(mm) |
200 |
300 |
400 |
500 |
| 斗速(m/s) |
1.4 |
1.6 |
1.6 |
1.8 |
| 物料量大塊(mm) |
25 |
35 |
45 |
55 |
| 型號 |
TD500 |
TD630 |
TD160 |
TD250 |
TD350 |
TD450 |
| 料斗形式 |
Q |
h |
zD |
Sd |
h |
zD |
Sd |
Q |
S |
Q |
S |
Q |
S |
Q |
S |
| 輸送量(m3/h) |
38 |
70 |
58 |
92 |
85 |
89 |
142 |
4.7 |
8 |
18 |
22 |
25 |
42 |
50 |
72 |
| 斗寬(mm) |
500 |
630 |
160 |
250 |
350 |
450 |
| 斗容(L) |
4.8 |
9 |
9.3 |
15 |
14 |
14.6 |
23.5 |
0.65 |
1.1 |
2.6 |
3.2 |
7 |
7.8 |
14.5 |
15 |
| 斗距(mm) |
500 |
625 |
710 |
300 |
400 |
500 |
640 |
| 帶寬(mm) |
600 |
700 |
200 |
300 |
400 |
500 |
| 斗速(m/s) |
1.8 |
2 |
1 |
1.25 |
1.25 |
1.25 |
| 物料量大塊(mm) |
60 |
70 |
25 |
35 |
45 |
55 |
注釋：
1、表中斗容為計算斗容，輸送量按填充系數0.6計算得出。
2、斗提機料斗用途為：
淺料斗：輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。
深料斗：輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石、石英砂等。
TD-D型斗式提升機各部位潤滑周期
| 序號 |
潤滑部位 |
潤滑材料 |
潤滑周期 |
潤滑方法 |
| 1 |
傳動及拉緊滾筒軸承 |
耐水潤滑脂 |
200小時 |
利用注油器 |
| 2 |
逆止聯軸器 |
耐水潤滑脂 |
50小時 |
利用注油器 |
| 3 |
拉緊螺栓 |
耐水潤滑脂 |
500小時 |
涂抹 |
| 4 |
電動機 |
耐水潤滑脂 |
6個月 |
35 |
TD-D型斗式提升機使用與維護
1、本機在工作過程中應有固定人員看管�？垂苋藛T必須具有一般技術常識及對本機性能熟悉者。
2、本機的使用（所輸送物料的特性、工作條件、輸送量等）應嚴格遵守本說明書的一切規定。
3、使用單位對本機應制訂《設備維護、檢修安全操作規程》交看管人員遵守�？垂苋藛T必須有交接班制度，認真檢查提升機各部工作情況。
4、應有固定的給料裝置向機內均勻給料。給料裝置的給料能力應在本說明書“提升機主要技術規范”所列的輸送量范圍內，不得給料過多而使下部區段被輸送物料阻塞。
5、在工作時，所有門必須完全關閉。在上、下部區段及經常打開的檢視門處應安設適當的照明設備。工作過程中發生故障，必須立即停止運轉，消除故障。如有不宜立即消除的缺陷，但對工作又無過大的影響，應作記載待檢修時消除。
6、看管人員應經常檢查各部分的工作情況，但絕對禁止在運轉時對本機的運動部分進行清掃和修理。 下部區段的螺旋拉緊裝置應調整適宜，保持膠帶具有正常工作的張力�？垂苋藛T應經常觀察料斗膠帶的工作情況，損壞的料斗應拆除。
7、看管人員看管本機主要在于觀察其工作狀態、清掃、潤滑以及檢查調整等零星工作。
8、本機必須在空載下起動，卸料完畢后停車。
9、提升機除在使用過程中保持正常潤滑（潤滑部位、方法、周期及材料等列于表1）及拆換損壞的零件外，檢修時必須消除在使用中記載的缺陷，拆除損廢零部件及更換潤滑油。使用單位可根據提升機工作條件制定檢修周期。
|
