石料滾筒篩工作原理
作者 Admin
瀏覽
發布時間 18/05/12

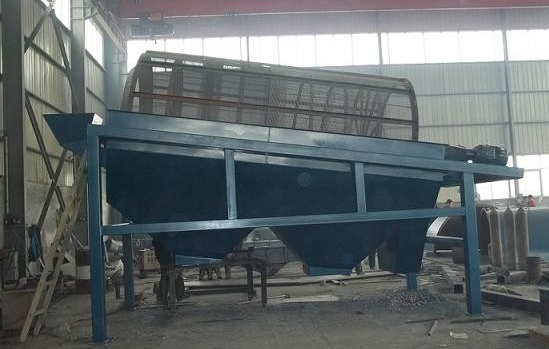

石料滾筒篩概述：
石料滾筒篩是我公司為電廠、焦化廠、建材、冶金、化工、礦山等行業而研制的專用篩分機，它克服了圓振動篩 和直線振動篩 在篩分較濕物料時出現的篩網堵塞問題，提高了篩分系統的產量和可靠性，受到廣大用戶的一致好評。
滾筒篩是由六角形滾筒、機架、漏斗、減速器、電動機五個部分成。破碎的石料進入滾筒后，靠滾筒旋轉的離心力及跳汰作用來篩分物料。通過不同網目的篩網逐一篩出。不同規格的石料篩出后經漏斗落入皮帶機送至成品料場。一方面隨著滾筒轉動而被篩選，靠滾筒旋轉的離心力及跳汰作用來篩分物料。一方面粒度大的石料沿著滾筒的斜度向前流動，通過不同網目的的篩網逐漸被篩出。不大的石料篩出后落入各自的漏斗，然后由人工運出或自流送往成品堆。
石料滾筒篩工作原理 ：
石料滾筒篩主要有振動電機 、減速機、滾筒裝置、機架、密封蓋、進出料口組成。滾筒裝置傾斜安裝于機架上。 電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒外圓的篩網排出，不合格的物料（篩上產品）經滾筒末端排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。
石料滾筒篩主要特點 ：
1、篩孔不易堵塞；
2、運行平穩，噪聲較低；
3、結構簡單，維修方便；
4、整機可靠性高，一次性投資較少；
5、采用特制篩網 ，篩分效率高，使用壽命長；
滾筒篩技術參數：
| 型號 |
簡體規格(m) |
簡體傾角 |
簡體轉速(轉/分) |
篩孔尺寸(mm) |
最大進料粒度(mm) |
產量(m3/h) |
電機功率(kw) |
| 篩孔(2mm) |
篩孔(20mm) |
| GTS820 |
Φ0.8X2 |
6° |
32 |
2-20 |
網孔尺寸X2.5 |
7 |
30 |
3 |
| GTS830 |
Φ0.8X3 |
6° |
32 |
2-20 |
網孔尺寸X2.5 |
8 |
50 |
3 |
| GTS1030 |
Φ1X3 |
6° |
25 |
2-20 |
網孔尺寸X2.5 |
10 |
60 |
4 |
| GTS1040 |
Φ1X4 |
6° |
25 |
2-20 |
網孔尺寸X2.5 |
11 |
80 |
4 |
| GTS1230 |
Φ1.2X3 |
6° |
20 |
2-20 |
網孔尺寸X2.5 |
12 |
100 |
5.5 |
| GTS1240 |
Φ1.2X4 |
6° |
20 |
2-20 |
網孔尺寸X2.5 |
14 |
120 |
5.5 |
| GTS1250 |
Φ1.2X5 |
6° |
20 |
2-20 |
網孔尺寸X2.5 |
15 |
140 |
5.5 |
| GTS1530 |
Φ1.5X3 |
6° |
17 |
2-20 |
網孔尺寸X2.5 |
16 |
120 |
5.5 |
| GTS1540 |
Φ1.5X4 |
6° |
17 |
2-20 |
網孔尺寸X2.5 |
18 |
150 |
7.5 |
| GTS1550 |
Φ1.5X5 |
6° |
17 |
2-20 |
網孔尺寸X2.5 |
20 |
180 |
11 |
| GTS1560 |
Φ1.5X6 |
6° |
17 |
2-20 |
網孔尺寸X2.5 |
22 |
200 |
11 |
