圓筒篩分機
作者 豐泉機械
來源 豐泉機械
瀏覽
發布時間 17/04/19

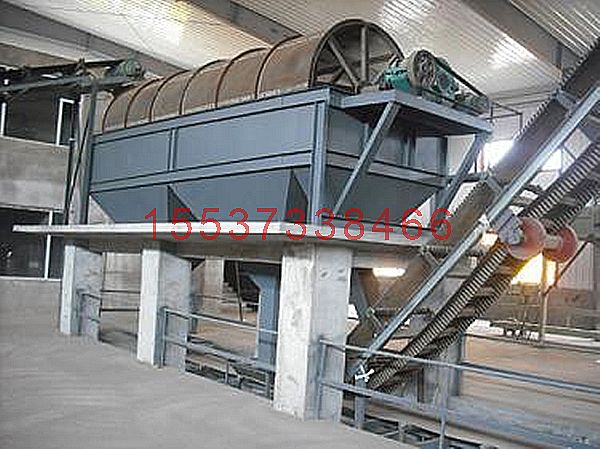

圓筒篩分機主要有減速機、滾筒裝置、機架、密封蓋、進出料口組成。滾筒裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。圓筒篩分機工作原理

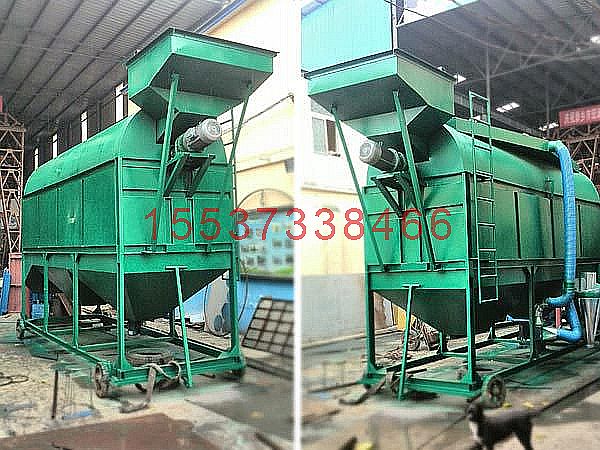

圓筒篩分機是由圓形滾筒、機架、漏斗、減速器、電動機五個部分成的滾筒篩。破碎的物料進入滾筒后，一方面隨著滾筒轉動而被篩選，靠滾筒旋轉的離心力及跳汰作用來篩分物料。一方面粒度大的物料沿著滾筒的斜度向前流動，通過不同網目的的篩網逐漸被篩出。不同大小的物料篩出后落入各自的漏斗，然后由人工運出或自流送往成品堆。其結構簡單可靠、運行平穩，具有密封好、無污染、噪音小、換網快捷、分級細、分選比例大、產量高、分選準確、故障率低、維修方便等優點，目前支持的行業有：砂石料場的分級、環保、冶金、選礦、煤炭、建材等 。
圓筒篩分機適用范圍
1.石料場中用于大小石子分級.以及分離出泥土和石粉.
2.沙石場中用與沙石分離.
3.煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)
4.化工行業,選礦行業用于大小塊狀物分級及分離粉狀物質.
圓筒篩分機主要特點
1 篩孔不易堵塞。
2 運行平穩，噪聲較低。
3 結構簡單，維修方便。
4 篩分筒可封閉，易于密閉收塵。
5 整機可靠性高，一次性投資較少。
6 采用特制篩網，篩分效率高，使用壽命長。
圓筒篩分機技術參數
| 滾筒篩型號 |
小時處理量（m3/h） |
外篩直徑（mm） |
長度（mm） |
功率（KW） |
外形尺寸
（mm） |
| AC600 |
20-50 |
Φ1200 |
3000 |
3 |
3580×1590×1675 |
| AC800 |
40-80 |
Φ1500 |
3000 |
5.5 |
3980×1790×1975 |
| AC1200 |
80-150 |
Φ1800 |
3000 |
7.5 |
4150×1870×2240 |
| AC1800 |
130-200 |
Φ2000 |
3000 |
11 |
4230×1950×2950 |
