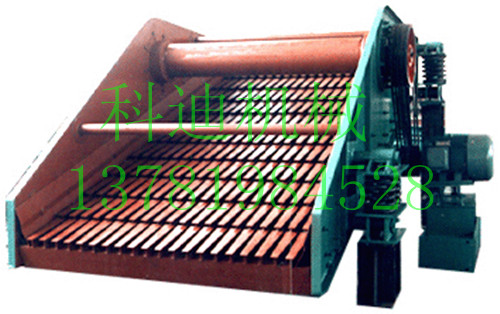

DD、ZD系列礦用單軸振動篩產品概述:
     DD、ZD型 礦用單軸振動篩是一種作圓運動的振動篩。可供黑色、有色以及非金屬礦山的輔助或獨立篩分作業中作中等粒度的分級之用。對于有橡膠篩板的篩分機對焦碳物料進行分級效果尤佳,結構簡單 、維修方便、作業可靠，篩分效率高，透篩，性能好。
DD、ZD系列礦用單軸振動篩機結構特點:
1.吊式和座式。
2.單層和雙層。
3.篩網結構有編織，沖孔，不銹鋼條縫，橡膠篩板。
4.各種篩孔尺寸。
5.安裝時電動機在左右側或右側。
6.篩機面積多種規格級。
DD、ZD系列礦用單軸振動篩工作原理:
     礦用單軸振動篩系原篩箱、振動器、彈簧等部分組成。篩箱采用了焊接結構，堅固可靠，在振動器的主軸上除中間部分制出偏心外，在主軸的兩端有可調節偏心重的偏心輪，或者軸的兩端也制出偏心再裝上可調節偏心重的橢輪。電動機通過三角玻帶帶動振動器，傳動軸以一定轉速轉動，于是偏心軸及偏心質量產生慣性力，在該力作用下，篩箱作近似的圓運動，彈簧是支承篩箱用的，同時也減輕了篩子在運轉時傳給基礎的動力。彈簧座上橫向裝有阻尼裝置。限制篩子作橫向擺動及減少篩子共振時的振幅。

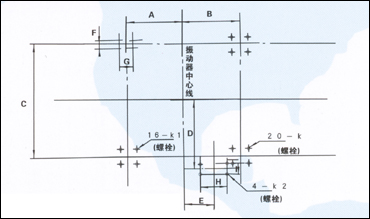

單軸振動篩基礎螺栓布置圖表:

型號 A B C D E F G H I K K1 K2 ZD1223 760 750 1656 1011 320 700 230 400 160 M12 　 4 2ZD1224 850 850 1656 1011 476 100 230 400 160 M12 　 5.5 ZD1530 900 900 2136 1190 470 200 280 400 160 M12 　 7.5 2ZD1530 900 900 2136 1190 496 200 280 400 160 M12 　 　 ZD1540 1358 1312 2156 1191 530 200 280 500 170 M20 　 　 2ZD1540 1358 1312 2156 1191 564 200 280 500 170 M20 　 　 ZD1836 1200 1200 2456 1386 530 200 280 440 190 M20 　 　 2ZD1836 1950 1950 3140 1636.5 788 360 380 560 249 　 M30 M20

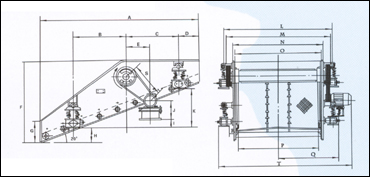

單軸振動篩安裝示意圖表: 　 規格 A B C D E F G H I J K L M N O P Q R S T ZD1224 2400 750 750 350 320 1334 457 234 0 374 546 1656 1712 1456 1340 1200 1011 30 567 2109 ZD1530 3000 900 900 546 470 1556 479 206 52 374 655 2136 2012 1756 1640 1500 1190 65 670 2619 ZD1540 4000 1358 1312 663 530 2028 479 280 332 402 972 2156 2032 1756 1640 1500 1191 75 761 2837 ZD1836 3600 `1200 120 475 530 1807 465 328 190 402 8735 2456 2332 2056 1940 18001 1386 75 761 3016 ZD2160 6000 1950 1950 900 788 3035 857 535 0 480 1955 3140 2852 2420 2240 2100 1665 130 1344 3776

DD、ZD系列礦用單軸振動篩技術參數表: 型號 篩網 給料粒度 （mm) 生產能力 （t/h) 振動 頻率 （l/min) 雙振幅 （mm) 電動機 外型尺寸 長x寬x高 安裝 形式 總重 （kg) 層數 面積（m2) 篩孔尺寸 篩網結構 型號 功率（kw) DD918 1 1.6 1-25 鋼絲編織 ≤60 10-30 1000 5-6 Y100L-4 2.2 2152X1418X575 吊式 440 2DD918 2 1.6 1-25 鋼絲編織 ≤60 10-30 1000 5-6 Y100L-4 2.2 2200X1418X630 吊式 600 DDM1235 1 4 500-100 鋼絲編織 ≤400 150-210 920 6 Y132S-4B3 5.5 3500X2166X2034 吊式 2112 DDM1556 1 8 25-50 沖孔 ≤400 400 920 6-8 Y160M-4B3 11 5400X2460X2105 吊式 3376 2DDM1556 2 8 上25-100 下6-25 上沖下編 ≤400 上90-450 下30-90 1000 6 Y180M-4 18.5 5500X2100X2505 吊式 5096 DDM1740 1 7 50-100 沖孔 ≤400 240-360 920 5-7 Y132M-4B3 7.5 3815X2646X2505 吊式 3092 DDM1756 1 9.5 25-50 沖孔 ≤400 270-540 920 5-7 Y160T-4B3 15 5600X2783X2176 吊式 3995 DDM2056 1 11 25-125 沖孔 ≤400 300-1100 920 6-8 180M-4B3 18.5 5662X3123X4469 吊式 4599 2DDM2056 2 11 上25-100 下6-25 沖孔 ≤400 120-600 40-120 1000 6-8 Y180M-4 18.5 5500X3148X2350 吊式 5650 ZD918 1 1.6 1-25 編織 ≤60 10-30 1000 6 Y100L-4 2.2 2150X1418X575 吊式 553 2ZD918 2 1.6 1-25 編織 ≤50 10-30 1000 6 Y100L-4 2.2 2200X1418X565 座式 702 ZD1224 1 2.9 6-40 編織 ≤100 70-210 1000 0-7 Y112M-4 4 2500X2150X1340 座式 1130 2ZD1224 2 2.9 6-40 編織 ≤100 70-210 850 0-7 Y112M-4 4 2600X2200X1780 座式 1545 ZD1224J 1 2.9 11x42 13x42 26x35 橡膠 ≤100 　 850 3.5 Y112M-4 4 2500X2150X1340 座式 1086 2ZD1224J 2 2.9 13x42 29x35 48x58 橡膠 ≤100 　 800 3.5 Y112M-4 4 2600X2200X1780 座式 1637 ZDM1235 1 4 50-100 沖孔 ≤400 150-210 920 7 Y132-4B3 5.5 3338X2210X1853 座式 2235 ZD1530 1 4.5 6-50 鋼絲編織 ≤100 90-270 920 6-7 Y132S-4 5.5 3100X2690X1570 座式 1650 2ZD1530 2 4.5 6-50 鋼絲編織 ≤100 90-270 850 6-7 Y132S-4 5.5 3100X2690X2250 座式 2260 ZD1530J 1 4.5 11x42 橡膠 ≤150 90-270 850 7 132-4 5.5 3100X2690X1570 座式 2260 2ZD1530J 2 4.5 13x42 26x35 48x58 橡膠 ≤100 90-270 850 7 Y132S-4 5.5 3200X2690X2250 座式 2653 ZD1540 1 6 6-50 鋼絲編織 ≤100 90-270 850 7 Y132M-4 7.5 4000X2505X2028 座式 2070 2ZD1540 2 6 6-50 鋼絲編織 ≤100 90-270 850 7 Y132M-4 7.5 4200X2600X2660 座式 2850 ZDM1556 1 8 25-50 沖孔 ≤400 225-450 920 6-8 Y160m-4 11 5410X2466X2256 座式 3611 2ZDM1556 2 8 上25-50 下6-25 　 ≤400 30-300 1000 6-8 Y180m-4B3 18.5 5500X2860X3049 座式 5347 ZDM1740 1 7 50-100 沖孔 ≤400 270-400 920 5-7 Y132M-4B3 7.5 3815X2694X2084 座式 3224 ZDM1756 1 9.5 25-50 沖孔 ≤400 270-540 920 5-7 Y160L-4B3 15 5409X2858X2295 座式 4027 ZD1836 1 9.5 6-50 編織 ≤150 100-300 850 7 Y160M-4 11 3670X2990X1807 座式 1960 ZDM2056 1 11 13-125 編織 ≤400 100-1000 920 6-8 Y180M-4 18.5 5662X3096X2795 座式 5991 2ZDM2056 2 11 上25-100 下6-25 上沖下編 ≤400 120-600 1000 6-8 Y180M-4B3 18.5 5500X3360X2986 座式 5891 2ZDM2056G 2 11 上25-100 下0.75 上編下條 ≤400 200-400 800 6.7 Y180M-4B3 18.5 5600X3516X2870 座式 9864 ZD2160 1 12.5 10-50 橡膠 ≤150 　 900 8 Y180L-4 22 6676X2420X1600 座式 6529 ZD1836J 1 6.5 43x58 87x104 橡膠 ≤150 100-300 850 7 Y160M-4 11 3600X2456X1480 座式 475
