YHS型弧形篩是一種無動力設備，由一組布置再圓弧面上的固定篩條組成，分級粒度為篩孔寬度的1/2，廣泛應用于選煤、選礦、糧食、淀粉、食品、紙漿、橡膠等料的濕式篩分和脫介、脫水作業。一般將弧形篩安裝在動力篩前配套使用，以減少動力篩數量或面積。該系列篩機具有結構簡單輕便、占地面積小，分離效果好，物料不易堵塞等優點。
該系列篩機為固定式和回轉式兩種，選用回轉式弧形篩時要考慮翻轉篩面所需空間。無特殊要求，篩網才質按不銹鋼制造。
YHS弧形篩是一種具有一定曲率半徑和包角的固定條縫篩，在選礦工藝中擔負著脫水、脫介、脫泥作用。與振動篩配合使用，可以節省約1/3振動篩面積，同時還可取代傳統的斗式撈坑，從而節省投資。YHS型弧形篩是我公司根據多年選礦廠生產經驗，針對所選用的國內外各種弧形篩不同特點，經過篩選、反復改進后設計而成的，該系列有45°和60°兩種包角，2032mm和1500mm兩種曲率半徑，分固定式和旋轉式兩種結構形式，多種篩縫尺寸，共56種規格型號，可以滿足選礦廠各種篩型之需要。

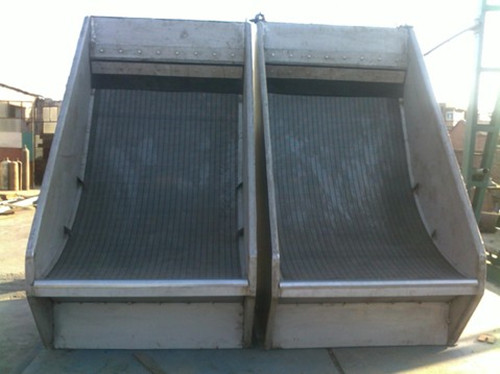

弧形篩篩面為具有一定包角的圓弧篩面（如圖），篩面通常采用不銹鋼條制作，篩條的方向與礦漿運動方向垂直。礦漿通過給料箱以一定初速度沿篩面全寬切線方向給入弧形篩面，由于礦漿在通過弧形篩面時所產生的離心力，可使礦漿有效的附著在篩面上。礦漿每越過一根篩條，與楔型篩條尖角撞擊，迫使物料被篩條切割，這樣便有一部分水和細粒被分離，形成篩下物和篩上物兩種產品。
YHS型弧形篩技術特點：
1、結構簡單、安裝方便；
2、工藝參數合理，處理量能力大，效率高；
3、品種規格全，可滿足不同用戶及各種篩型配套需要；
4、用戶可根據布置需要，選用固定式或旋轉式結構形式，旋轉式結構形式帶有轉動裝置，篩面在不用拆卸的情況下可快速調換方向，以利脫水效果；
5、不銹鋼篩面切邊鋒利，篩面線材斷面幾何形狀好，分離效果佳；
6、給料箱設計獨特，可保證物料沿切線方向均勻分布在篩寬上；
7、篩框結構設計合理，并具有足夠的剛度，整體變形小；
8、通用化程度高，便于制造、訂貨及維護。
YHS型弧形篩型號說明
YH S 16 14 G
┬ ┬ ┬┬┬
│ │ │││
│ │ ││└────────固定式（回轉式H）
│ │ ││
│ │ │└─────────篩面曲率半徑
│ │ │
│ │ └──────────篩面寬度（dm）
│ │
│ └────────────篩機
│
└─────────────圓弧
|
型號
|
篩面面積（m2）
|
篩孔尺寸（mm）
|
包角（°）
|
處理量（t/h）
|
重量（kg）
|
型號
|
篩面面積（m2）
|
篩孔尺寸（mm）
|
包角（°）
|
處理量（t/h）
|
重量（kg）
|
|
YHS1614G
|
2.49
|
0.3-1.0
|
60
|
120-220
|
880
|
YHS1620G
|
2.65
|
0.3-1.0
|
45
|
180-380
|
950
|
|
YHS1914G
|
2.93
|
0.3-1.0
|
60
|
150-280
|
1100
|
YHS1920G
|
3.13
|
0.3-1.0
|
45
|
220-460
|
1150
|
|
YHS2114G
|
3.17
|
0.3-1.0
|
60
|
180-330
|
1200
|
YHS2120G
|
3.38
|
0.3-1.0
|
45
|
250-550
|
1250
|
|
YHS2314G
|
3.41
|
0.3-1.0
|
60
|
220-380
|
1400
|
YHS2320G
|
3.63
|
0.3-1.0
|
45
|
280-600
|
1450
|
|
YHS3414G
|
5.04
|
0.3-1.0
|
60
|
260-450
|
1650
|
YHS3420G
|
5.37
|
0.3-1.0
|
45
|
260-450
|
1800
|
YHS型弧形篩（回轉式）技術性能及參數
|
型號
|
篩面面積（m2）
|
篩孔尺寸（mm）
|
包角（°）
|
處理量（t/h）
|
重量（kg）
|
型號
|
篩面面積（m2）
|
篩孔尺寸（mm）
|
包角（°）
|
處理量（t/h）
|
重量（kg）
|
|
YHS0910H
|
0.98
|
0.3-1.0
|
60
|
60-140
|
680
|
YHS0910H
|
0.74
|
0.3-1.0
|
45
|
45-100
|
730
|
|
YHS1210H
|
1.32
|
0.3-1.0
|
60
|
80-190
|
860
|
YHS1210H
|
0.99
|
0.3-1.0
|
45
|
60-140
|
920
|
|
YHS1510H
|
1.64
|
0.3-1.0
|
60
|
100-240
|
1030
|
YHS1510H
|
1.24
|
0.3-1.0
|
45
|
80-180
|
1200
|
|
YHS1810H
|
1.98
|
0.3-1.0
|
60
|
125-280
|
1320
|
YHS1810H
|
1.48
|
0.3-1.0
|
45
|
100-210
|
1380
|
|
YHS2110H
|
2.25
|
0.3-1.0
|
60
|
150-330
|
1550
|
YHS2110H
|
1.69
|
0.3-1.0
|
45
|
120-250
|
1590
|
|
YHS2410H
|
2.62
|
0.3-1.0
|
60
|
180-380
|
1760
|
YHS2410H
|
1.97
|
0.3-1.0
|
45
|
140-280
|
1820
|
|
YHS0902H
|
1.97
|
0.3-1.0
|
60
|
100-240
|
760
|
YHS0902H
|
1.48
|
0.3-1.0
|
45
|
80-180
|
810
|
|
YHS1220H
|
2.63
|
0.3-1.0
|
60
|
130-320
|
980
|
YHS1220H
|
1.98
|
0.3-1.0
|
45
|
100-240
|
1020
|
|
YHS1520H
|
3.28
|
0.3-1.0
|
60
|
160-400
|
1230
|
YHS1520H
|
2.47
|
0.3-1.0
|
45
|
120-300
|
1280
|
|
YHS1820H
|
3.95
|
0.3-1.0
|
60
|
200-480
|
1520
|
YHS1820H
|
2.97
|
0.3-1.0
|
45
|
140-360
|
1560
|
|
YHS2120H
|
4.50
|
0.3-1.0
|
60
|
240-550
|
1730
|
YHS2120H
|
3.38
|
0.3-1.0
|
45
|
170-420
|
1750
|
|
YHS2420H
|
5.25
|
0.3-1.0
|
60
|
280-640
|
1960
|
YHS2420H
|
3.95
|
0.3-1.0
|
45
|
210-480
|
2040
|
YHS型弧形篩（固定式）安裝尺寸
|
篩機型號
|
L
|
L1
|
L2
|
L3
|
L4
|
B
|
B1
|
H
|
H1
|
a
|
R
|
N1*Q
|
P
|
N2*W
|
J
|
N3*K
|
U
|
V
|
X
|
|
YHS1614G
|
1220
|
1538
|
518
|
527
|
200
|
1680
|
1530
|
2212
|
132
|
60°
|
1430
|
135*10
|
133
|
136*11
|
135
|
143*2
|
380
|
240
|
680
|
|
YHS1914G
|
1220
|
1538
|
518
|
527
|
200
|
1980
|
1830
|
2212
|
132
|
60°
|
1430
|
135*12
|
148
|
138*13
|
136
|
143*2
|
380
|
240
|
680
|
|
YHS2114G
|
1220
|
1538
|
518
|
527
|
200
|
2140
|
1982
|
2212
|
132
|
60°
|
1430
|
130*14
|
124
|
140*14
|
133
|
143*2
|
380
|
240
|
680
|
|
YHS2314G
|
1220
|
1538
|
518
|
527
|
200
|
2300
|
2150
|
2212
|
132
|
60°
|
1430
|
130*15
|
143
|
140*14
|
143
|
143*2
|
380
|
240
|
680
|
|
YHS3414G
|
1220
|
1538
|
518
|
527
|
200
|
3400
|
3300
|
2212
|
132
|
60°
|
1430
|
105*30
|
118
|
134*24
|
135
|
143*2
|
380
|
240
|
680
|
|
YHS1620G
|
1843
|
1885
|
533
|
593
|
250
|
1680
|
1530
|
2300
|
129
|
45°
|
2030
|
135*10
|
133
|
136*11
|
135
|
168*2
|
410
|
240
|
720
|
|
YHS1920G
|
1843
|
1885
|
533
|
593
|
250
|
1980
|
1830
|
2300
|
129
|
45°
|
2030
|
135*12
|
148
|
138*13
|
136
|
168*2
|
410
|
240
|
720
|
|
YHS2120G
|
1843
|
1885
|
533
|
593
|
250
|
2140
|
1982
|
2300
|
129
|
45°
|
2030
|
130*14
|
124
|
140*14
|
133
|
168*2
|
410
|
240
|
720
|
|
YHS2320G
|
1843
|
1885
|
533
|
593
|
250
|
2300
|
2150
|
2300
|
129
|
45°
|
2030
|
130*15
|
143
|
140*14
|
143
|
168*2
|
410
|
240
|
720
|
|
YHS3420G
|
1843
|
1885
|
533
|
593
|
250
|
3400
|
3300
|
2300
|
129
|
45°
|
2030
|
105*30
|
118
|
134*24
|
135
|
168*2
|
410
|
240
|
720
|

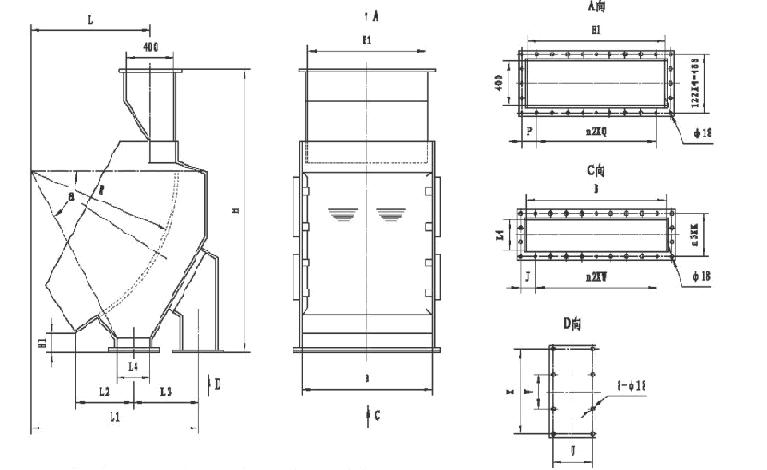

YHS型弧形篩（固定式）安裝簡圖

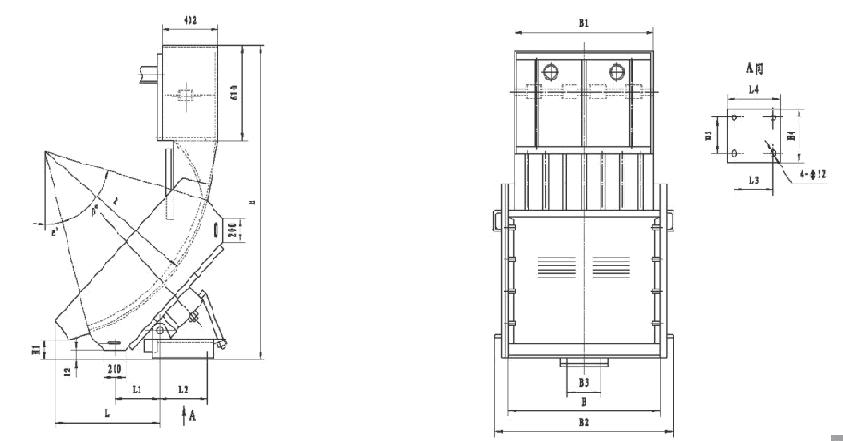

YHS型弧形篩（回轉式）安裝簡圖
YHS型弧形篩（回轉式）安裝尺寸
|
篩機型號
|
α
|
β
|
R
|
L
|
L1
|
L2
|
L3
|
B
|
B1
|
B2
|
B3
|
B4
|
H
|
H1
|
H2
|
|
YHS0910H
|
45
|
30
|
1016
|
557
|
256
|
230
|
406
|
900
|
770
|
1055
|
180
|
230
|
2050
|
285
|
248
|
|
YHS1210H
|
45
|
30
|
1016
|
557
|
256
|
230
|
406
|
1200
|
1070
|
1355
|
180
|
230
|
2050
|
285
|
248
|
|
YHS1510H
|
45
|
30
|
1016
|
557
|
256
|
230
|
406
|
1500
|
1370
|
1655
|
180
|
230
|
2050
|
285
|
248
|
|
YHS1810H
|
45
|
30
|
1016
|
557
|
256
|
230
|
406
|
1800
|
1670
|
1955
|
180
|
230
|
2050
|
285
|
248
|
|
YHS2110H
|
45
|
30
|
1016
|
557
|
256
|
230
|
406
|
2100
|
1970
|
2255
|
180
|
230
|
2050
|
285
|
248
|
|
YHS2410H
|
45
|
30
|
1016
|
557
|
256
|
230
|
406
|
2400
|
2270
|
2555
|
180
|
230
|
2050
|
285
|
248
|
|
YHS1910H
|
60
|
15
|
1016
|
670
|
300
|
290
|
516
|
900
|
770
|
1055
|
240
|
350
|
2650
|
336
|
196
|
|
YHS1210H
|
60
|
15
|
1016
|
670
|
300
|
290
|
516
|
1200
|
1070
|
1355
|
240
|
350
|
2650
|
336
|
196
|
|
YHS1510H
|
60
|
15
|
1016
|
670
|
300
|
290
|
516
|
1500
|
1370
|
1655
|
240
|
350
|
2650
|
336
|
196
|
|
YHS1810H
|
60
|
15
|
1016
|
670
|
300
|
290
|
516
|
1800
|
1670
|
1955
|
240
|
350
|
2650
|
336
|
196
|
|
YHS2110H
|
60
|
15
|
1016
|
670
|
300
|
290
|
516
|
2100
|
1970
|
2255
|
240
|
350
|
2650
|
336
|
196
|
|
YHS2410H
|
60
|
15
|
1016
|
670
|
300
|
290
|
516
|
2400
|
2270
|
2555
|
240
|
350
|
2650
|
336
|
196
|
|
YHS0920H
|
45
|
30
|
2030
|
895
|
662
|
230
|
406
|
900
|
770
|
1055
|
180
|
230
|
2982
|
104
|
75
|
|
YHS1220H
|
45
|
30
|
2030
|
895
|
662
|
230
|
406
|
1200
|
1070
|
1355
|
180
|
230
|
2982
|
104
|
75
|
|
YHS1520H
|
45
|
30
|
2030
|
895
|
662
|
230
|
406
|
1500
|
1370
|
1655
|
180
|
230
|
2982
|
104
|
75
|
|
YHS1820H
|
45
|
30
|
2030
|
895
|
662
|
230
|
406
|
1800
|
1670
|
1955
|
180
|
230
|
2982
|
104
|
75
|
|
YHS2120H
|
45
|
30
|
2030
|
895
|
662
|
230
|
406
|
2100
|
1970
|
2255
|
180
|
230
|
2982
|
104
|
75
|
|
YHS2420H
|
45
|
30
|
2030
|
895
|
662
|
230
|
406
|
2400
|
2270
|
2555
|
180
|
230
|
2982
|
104
|
75
|
|
YHS0920H
|
60
|
15
|
2030
|
1134
|
772
|
290
|
516
|
900
|
770
|
1055
|
240
|
350
|
3440
|
16
|
-202
|
|
YHS1220H
|
60
|
15
|
2030
|
1134
|
772
|
290
|
516
|
1200
|
1070
|
1355
|
240
|
350
|
3440
|
16
|
-202
|
|
YHS1520H
|
60
|
15
|
2030
|
1134
|
772
|
290
|
516
|
1500
|
1370
|
1655
|
240
|
350
|
3440
|
16
|
-202
|
|
YHS1820H
|
60
|
15
|
2030
|
1134
|
772
|
290
|
516
|
1800
|
1670
|
1955
|
240
|
350
|
3440
|
16
|
-202
|
|
YHS2120H
|
60
|
15
|
2030
|
1134
|
772
|
290
|
516
|
2100
|
1970
|
2255
|
240
|
350
|
3440
|
16
|
-202
|
|
YHS2420H
|
60
|
15
|
2030
|
1134
|
772
|
290
|
516
|
2400
|
2270
|
2555
|
240
|
350
|
3440
|
16
|
-202
|
