篩分是煤炭洗選、加工過程中必不可少的環節,而滾軸篩是一種生產能力大、篩分效率高的篩分方法。奧創對滾軸篩的工作原理、結構特點進行研究。目前在全國火電廠中 ,還沒有一種效果很理想、適合電廠工況的篩煤機。為此 ,參考國內外的一些資料 ,根據等厚篩分原理設計了一種香蕉形滾軸篩。這種篩由篩機主體和傳動機構組成。篩面為 3種角度的折面 ,具有幾根裝有梅花形篩片的篩軸 ,在篩機的入料端設置了 1個利用電動推桿機構控制的旁路翻板裝置。

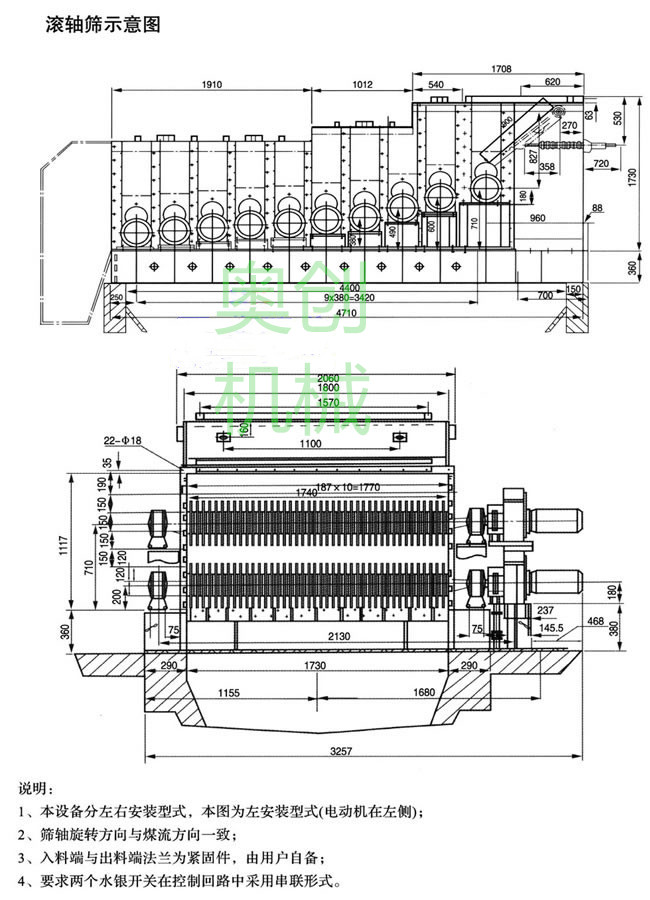

結構圖紙示意圖：
滾軸篩規格參數：
|
型號 |
篩面寬度 |
軸數 |
處理量t/h |
篩孔尺寸 |
篩分效率 |
篩軸驅動 |
翻板驅動動推桿 |
|||
|
減速器 |
電機 |
型號 |
推力KN |
功率KW |
||||||
|
GS-1008 |
1000 |
8 |
630 |
40×100 |
80 |
TY80-4.5 |
JG252-12 |
DT700-500-40 |
7 |
0.75 |
|
GS-1010 |
1000 |
10 |
630 |
40×100 |
85 |
|||||
|
GS-1012 |
1000 |
12 |
1000 |
40×100 |
90 |
|||||
|
GS-1408 |
1400 |
8 |
1000 |
38×130 |
80 |
TY100-4.5 |
JG252-12 |
DT700-500-40 |
10 |
1.1 |
|
GS-1410 |
1400 |
10 |
1000 |
38×130 |
85 |
|||||
|
GS-1412 |
1400 |
12 |
1000 |
38×130 |
90 |
|||||
|
GS-1808 |
1800 |
8 |
1500 |
38×130 |
85 |
TY100-4.5 |
JG252-12 |
DT700-500-40 |
15 |
2.2 |
|
GS-1810 |
1800 |
0 |
1500 |
38×130 |
90 |
|||||
|
GS-1812 |
1800 |
12 |
1500 |
38×130 |
95 |
|||||
