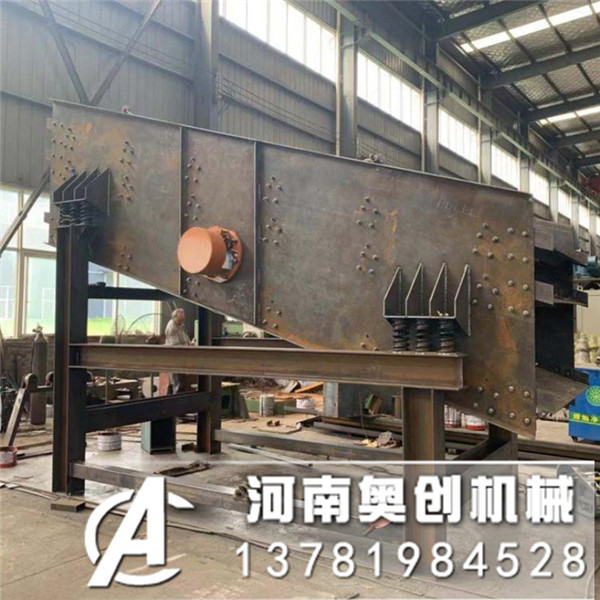

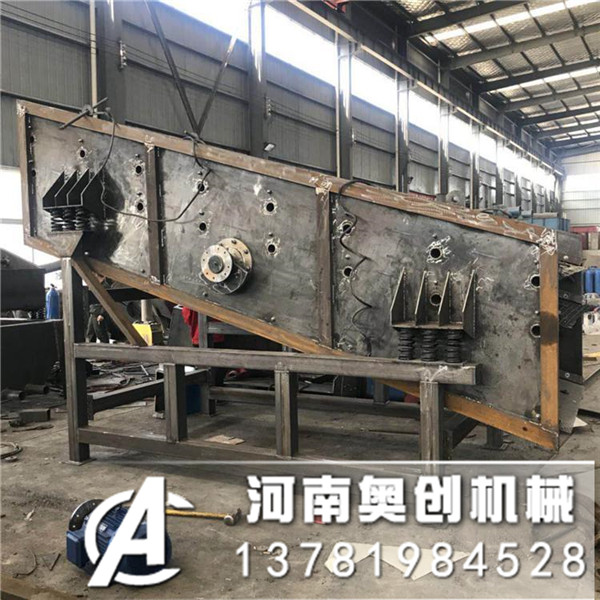

奧創機械生產的三層圓振動篩處理石子分級規格05-12-13等物料非常有效的振動篩。是礦山機械主要的篩分設備之一。型號分為YA和YK兩種。型號不同，處理量也不一樣，應用行業也不同，由于運動軌跡為圓而得名，簡稱圓振篩。圓振動篩篩網方式可做成編織網、聚胺酯網、沖孔網、篦條網等。
特點：
1、結構新穎，技術參數先進，處理能力大，篩分效率高。
2、采用振動電機作為激振源，使用維修方便。
3、采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔。
4、采用橡膠隔振彈簧，壽命長、噪聲小、過共振區平穩等。

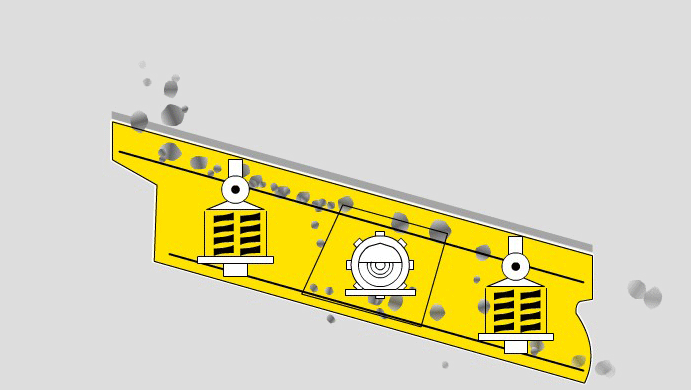

圓振動篩是利用普通電機外拖動振動器、使篩體沿激振力方向作周期性往復振動，物料在篩面上作圓周運動，從而達到篩分目的。
通常說的12石，13石，24石，05石的粒徑如下：24石子粒徑:2-4石子,代表10-15mm的單粒級碎石13石子粒徑是多大:13石子,代表16-31.5mm的單粒級碎石12石子粒徑是多大:12石子代表10-20mm的單粒級碎石單粒級碎石：石場上產石子時一般是采用不同粒徑的篩網進行分級的，多數石子都是以單粒級銷售。
YK型號：
|
型號
|
篩面
|
給料粒度
|
處理量
|
振頻
|
雙振幅
|
電動機
|
每支點動負荷
|
總重
|
||||||
|
層數
|
面積
|
傾角
|
篩孔
|
結構
|
型號
|
功率
|
工作時
|
啟停機時
|
||||||
|
YK1430
|
1
|
4.2
|
15
|
3-100
|
沖孔、聚胺酯
|
≤200
|
18-375
|
970
|
7-10
|
Y160M-6
|
7.5
|
±800
|
±6400
|
3612
|
|
YK1845
|
1
|
6
|
21-438
|
970
|
Y180L-6
|
15
|
±1000
|
±8000
|
4664
|
|||||
|
YK2050
|
1
|
8.1
|
23-479
|
970
|
Y180L-6
|
15
|
±1200
|
±9600
|
5426
|
|||||
|
YK2445
|
1
|
10.5
|
26-542
|
970
|
Y200L-6
|
18.5
|
±1200
|
±9600
|
6232
|
|||||
|
YK2450
|
1
|
12
|
≤200
|
31-646
|
970
|
Y200L-6
|
22
|
±1800
|
±9600
|
7000
|
||||
|
YK2460
|
1
|
14.4
|
≤200
|
31-646
|
970
|
Y225M-6
|
30
|
±1800
|
±14400
|
8490
|
||||
|
YK3060
|
1
|
18
|
≤200
|
39-813
|
980
|
Y225M-6
|
30
|
±2400
|
±19200
|
10510
|
||||
|
YK3660
|
1
|
21.6
|
≤200
|
47-976
|
980
|
Y250M-6
|
37
|
±4000
|
±32000
|
14900
|
||||
|
2YK1430
|
2
|
4.2
|
≤200
|
18-375
|
970
|
Y180L-6
|
15
|
±1200
|
±9600
|
5500
|
||||
|
2YK1638
|
2
|
6
|
≤200
|
21-438
|
970
|
Y200L-6
|
18.5
|
±1600
|
±12800
|
7000
|
||||
|
2YK1845
|
2
|
8.1
|
≤200
|
23-479
|
970
|
Y200L-6
|
22
|
±2000
|
±16000
|
8300
|
||||
|
2YK2050
|
2
|
10
|
≤200
|
26-542
|
980
|
Y225M-6
|
30
|
±2400
|
±19200
|
9800
|
||||
|
2YK2450
|
2
|
12
|
≤200
|
31-646
|
980
|
Y225M-6
|
30
|
±3200
|
±25600
|
10500
|
||||
|
2YK2460
|
2
|
14.4
|
≤200
|
31-646
|
980
|
Y225M-6
|
30
|
±3200
|
±25600
|
11210
|
||||
|
2YK3060
|
2
|
18
|
≤200
|
31-646
|
980
|
Y250M-6
|
37
|
±4400
|
±35200
|
15800
|
||||
| 型號 | 給料粒度mm | 處理量t/h | 雙振幅mm | 配用電機 |
單點動負荷 N
|
最大動負荷 N |
外形尺寸長×寬×高（mm) | |
| 型號 | 功率Kw | |||||||
| YA-1236 | <200 | 70-250 | Y160M-4 | 11 | ±802 | ±4008 | 3757×2364×2465 | |
| YA2-1236 | <200 | 70-250 | Y160M-4 | 11 | ±802 | ±4008/ | 3757×2364×2465 | |
| YA-1536 | <400 | 200-650 | Y160M-4 | 11 | ±931 | ±4665 | 3757×2670×2437 | |
| YA1-1536 | <400 | 200-650 | Y160L-4 | 15 | ±931 | ±4665 | 3757×2715×2437 | |
| YA-1236 | <400 | 250-750 | Y160M-4 | 11 | ±980 | ±4900 | 3757×2975×2437 | |
| YA2-1236 | <400 | 250-750 | Y160L-4 | 15 | ±980 | ±4900 | 3757×3020×2437 | |
| YA-1236 | <400 | 300-850 | 9-11 | Y160L-4 | 15 | ±928 | ±4640 | 4331×3020×2700 |
| YA1-1236 | <400 | 300-850 | Y160L-4 | 15 | ±928 | ±4640 | 4331×3020×2700 | |
| YA-1236 | <400 | 400-950 | Y160L-4 | 15 | ±1392 | ±6958 | 4904×3020×2943 | |
| YA2-1236 | <400 | 400-950 | Y160L-4 | 15 | ±1392 | ±6958 | 4904×3020×2943 | |
| YA-1236 | <400 | 450-1150 | Y180M-4 | 15 | ±2889 | ±14445 | 4945×3423×3501 | |
| YA2-1236 | <400 | 450-1150 | Y180L-4 | 18.5 | ±2889 | ±14445 | 4945×3463×3501 | |
| YA-1236 | <400 | 550-1350 | Y200L-4 | 22 | ±2889 | ±14445 | 6116×3619×3849 | |
| YA2-1236 | <400 | 550-1350 | Y200L-4 | 30 | ±2889 | ±14445 | 6116×3619×3849 | |
| YA-1236 | <400 | 600-1400 | Y200L-4 | 30 | ±2889 | ±14445 | 6091×3925×3846 | |
| YA2-1236 | <400 | 600-1400 | Y200L-4 | 30 | ±2889 | ±14445 | 6091×3925×3846 | |
圓振篩又稱單軸振動篩，圓振動篩振動源所產生的振動力是一繞定軸、方向呈正規律變化的慣性力，其本質是由偏心質量繞定軸轉動所形成離心力。圓振動篩的工作原理為，篩機起動后，篩機振動器帶動振動篩箱一同作定向跳躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍動運后從排料口排出。最終完成篩分工作。根據圓振篩的結構特點及工作原理，其篩面一般為傾斜布置（傾斜角為15-25度）。 從圓振篩的結構和工作原理可以看出，其激振器的回轉達方向相對于料流方向有順料流方向旋轉和逆流方向旋轉兩種情況。顯然，當激振器順流方向回轉時，物料運行速度提高，可增加生產能力，但篩分效率下降；當激振器逆流方向回轉時，物料運行速度減小，生產能力下降，但篩分效率提高。有鑒于此，在實際篩分作業中，我們可以根據具體發問和需要，在生產能力和篩分效率兩面方有所取舍。
