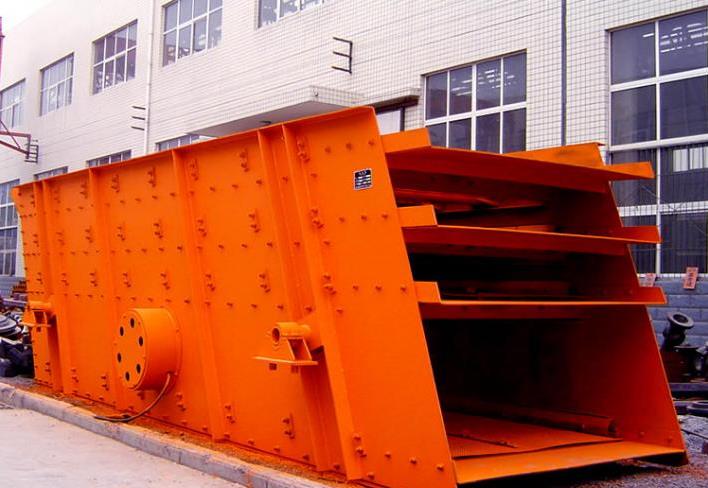

鉭礦圓振動篩產品簡介：
YA圓振動篩篩箱運動軌跡為圓，適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。機體采用框架式結構，利用普通電機外拖動振動器使篩體沿激振力方向作周期限性往復振動，物料在篩面上連續作圓運動，從而達到篩分目的。 該系列振動篩由偏心式激振器、篩箱、電動機、底座及支承裝置組成。
優勢特點：
環槽鉚釘聯接、結構先進，堅固耐用。
采用輪胎聯軸器，柔性連接，運轉平穩。
振動篩橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷。
結構先進、采用塊偏心作為激振力，激振力強、電耗低、噪音小。
采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理最大。
振動器采用大游隙軸承，稀油潤滑、噪聲低、壽命長。另部件通用性強，維修方便。
多種篩分輔助配置，更多地理解客戶個性化的篩分需求，滿足不同行業的需求，達到最佳篩分目的。
工作原理：
圓振動篩的篩箱運動軌跡為圓形或橢圓形,圓振動篩采用慣性激振器產生振動,其振動源一般為電動機帶動激振器。圓振動篩為單軸振動器,固定在篩箱上的主軸由電機帶動高速旋轉,安裝在主軸上的偏心體隨之轉動,產生離心慣性力,使可以自由振動的篩箱產生近似圓形軌跡的振動 圓振動篩的篩面為傾斜布置(15°～25°),當篩面作圓形軌跡振動時,物料隨之拋棄、落下而向前運動,小于篩孔的物料即被分離至篩下。
產品應用：
YA圓振動篩篩箱運動軌跡為圓，適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。機體采用框架式結構，利用普通電機外拖動振動器使篩體沿激振力方向作周期限性往復振動，物料在篩面上連續作圓運動，從而達到篩分目的。 該系列振動篩由偏心式激振器、篩箱、電動機、底座及支承裝置組成。
技術參數：
| 型號 |
給料粒度mm |
處理量t/h |
雙振幅mm |
配用電機 |
單點動負荷N |
最大動負荷N |
外形尺寸 長×寬×高（mm) |
| 型號 |
功率Kw |
| YA-1236 |
<200 |
70-250 |
9.5 |
Y160M-4 |
11 |
±802 |
±4008 |
3757×2364×2465 |
| 2YA-1236 |
<200 |
70-250 |
Y160M-4 |
11 |
±802 |
±4008 |
3757×2364×2465 |
| YA-1530 |
<200 |
80-255 |
9.5 |
Y160M-4 |
11 |
±843 |
±4214 |
3757×2670×2437 |
| YA-1536 |
<200 |
95-310 |
Y160M-4 |
11 |
±843 |
±4165 |
3757×2715×2437 |
| 2YA-1536 |
<200 |
95-310 |
9.5-11 |
Y160L-4 |
15 |
±802 |
±4008 |
3757×2975×2437 |
| YAH-1536 |
<400 |
240-660 |
Y160M-4 |
11 |
±931 |
±4650 |
3757×3020×2437 |
| 2YAH-1536 |
<400 |
240-660 |
9.5-11 |
Y160L-4 |
15 |
±931 |
±4655 |
4331×3020×2700 |
| YA-1542 |
<200 |
110-360 |
Y160M-4 |
11 |
±802 |
±4008 |
4331×3020×2700 |
| 2YA-1542 |
<200 |
110-360 |
Y160L-4 |
15 |
±802 |
±4008 |
4904×3020×2943 |
| YA-1548 |
<200 |
125-410 |
Y160L-4 |
15 |
±847 |
±4234 |
4904×3020×2943 |
| 2YA-1548 |
<200 |
125-410 |
9.5-11 |
Y180M-4 |
15 |
±847 |
±4234 |
4945×3423×3501 |
| YAH-1548 |
<400 |
320-780 |
Y180L-4 |
15 |
±1392 |
±6958 |
4945×3463×3501 |
| 2YAH-1548 |
<400 |
320-780 |
9.5-11 |
Y180L-4 |
15 |
±1362 |
±6958 |
6116×3619×3849 |
| YA-1836 |
<200 |
115-370 |
Y160M-4 |
11 |
±892 |
±4460 |
6116×3619×3849 |
| 2YA-1836 |
<200 |
115-370 |
9.5-11 |
Y160L-4 |
15 |
±847 |
±4234 |
6091×3925×3846 |
| YAH-1836 |
<400 |
290-800 |
Y160M-4 |
11 |
±980 |
±4900 |
6091×3925×3846 |
