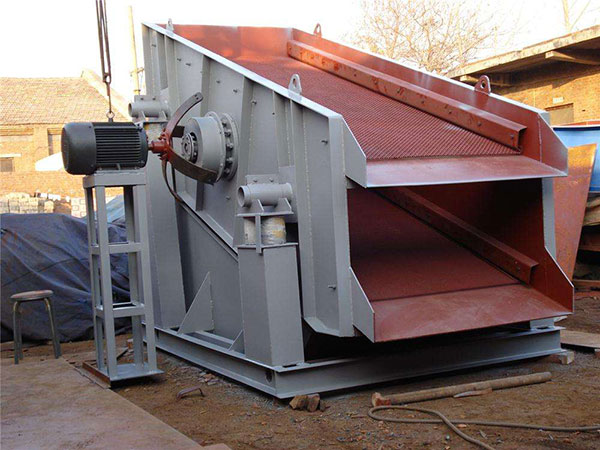

圓振篩產品概述:
圓振篩做圓形運動，是一種多層數、高效新型振動篩。圓振篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，圓振篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。
該系列篩機系我廠根據國內外振動機械的研發和應用水平、引進德國、日本等國同行業先進技術、結合我國實際運行環境充分優化而設計的新型高效振動篩。
圓振篩主要特點:
1.設備維修保養簡單方便，整機運行效益明顯提高。
2.采用十字軸萬向節傳動軸或橡膠聯軸節等柔性聯接，運轉平穩。
3.篩機結構趨于簡化，有利于提高設備的制造工藝水平和裝配精度。
4.篩機篩分效率更高、處理量更大、使用周期和整機使用壽命更長。
5.激振器采用塊偏心形式，不僅使激振器偏心質量單重激振力增大，而且激振力可隨機調控，便于模塊化設計和使用。
選用與提示:
1.設備安裝方式有支座式和吊掛式及二者搭配式等多種形式，選型時，請務必慎重考慮。
2.本系列振動篩有輕型和重型之分，適用不同物料粒度級別的篩分，選用時請確定電壓制式及有無防爆要求。
圓振篩技術參數表:
| 型號 |
層數 |
篩孔面積 |
篩孔尺寸 |
給料粒度 |
處理量 |
傾角 |
振頻 |
雙振幅 |
配用電機 |
| m2 |
mm |
mm |
t/h |
度 |
1/min |
mm |
型號 |
功率kw |
| YZS1230 |
1 |
3.6 |
3—50 |
≤200 |
233 |
15—30 |
970 |
6—10
|
Y160M-6 |
7.5 |
| YZS1230 |
2 |
3.6 |
233 |
Y160L-6 |
11 |
| YZS1445 |
1 |
6.3 |
272 |
Y132L-6 |
11 |
| YZS1445 |
2 |
6.3 |
272 |
Y200L1-6 |
18.5 |
| YZS1645 |
1 |
7.2 |
310 |
Y180L-6 |
15 |
| YZS1645 |
2 |
7.2 |
310 |
Y200L1-6 |
18.5 |
| YZS 1845 |
1 |
8.1 |
350 |
Y180L-6 |
15 |
| YZS 1845 |
2 |
8.1 |
6—100 |
≤400
|
524 |
740 |
12—14 |
Y225M-8 |
22 |
| YZS 2045 |
1 |
9.0 |
3—50 |
≤200
|
388 |
970 |
6—10 |
Y180L-6 |
15 |
| YZS 2045 |
2 |
9.0 |
6—100 |
≤400
|
582 |
740 |
12—14 |
Y225M-8 |
22 |
| YZS 2060 |
1 |
12 |
3—50 |
≤200
|
388 |
970 |
6—10 |
Y200L1-6 |
18.5 |
| YZS 2060 |
2 |
12 |
6—100 |
≤400
|
582 |
740 |
12—14 |
Y250M-8 |
30 |
| YZS 2445 |
1 |
10.8 |
3—50 |
≤200
|
466 |
970 |
6—10 |
Y225S-8 |
18.5 |
| YZS 2445 |
2 |
10.8 |
6—100 |
≤400
|
700 |
740 |
12—14 |
Y250M-8 |
30 |
| YZS 2460 |
1 |
14.4 |
700 |
Y225M-8 |
22 |
| YZS 2460 |
2 |
14.4 |
700 |
Y280S-8 |
37 |
| YZS 3052 |
1 |
15.75 |
875 |
Y250M-8 |
30 |
| YZS 3052 |
2 |
15.75 |
875 |
Y280S-8 |
37 |
| YZS 3060 |
1 |
18 |
875 |
Y250M-8 |
30 |
| YZS 3652 |
2 |
18.9 |
1050 |
Y250M-8 |
30 |
1、表中所列各參數均系定型產品在標態、額定工況下的參考數值。
2、處理量系指物料粒度分布均勻、松散密度為(1.2～1.6t/m3)、水分含量不大于5%的沙石類物料參考值。
