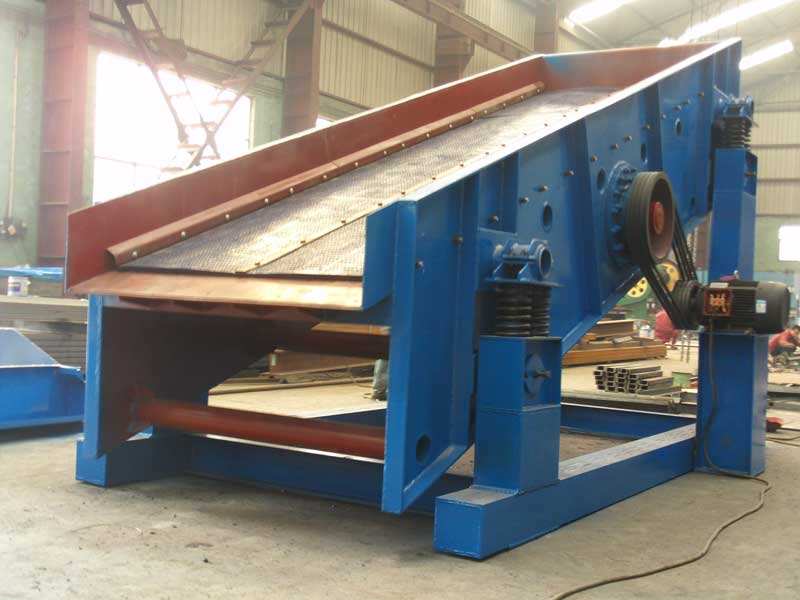

一、一般的振動篩 振動篩工作時，兩電機同步反向旋轉使激振器產生反向激振力，迫使篩體帶動篩網做縱向運動，使其上的物料受激振力而周期性向前拋出一個射程，從而完成物料篩分作業。適宜采石場篩分砂石料，也可供選煤、選礦、建材、電力及化工等行業作產品分級用。振動篩工作部分固定不動，靠物料沿工作面滑動而使物料得到篩分。固定格篩是在選礦廠應用較多的一種，一般用于粗碎或中碎之前的預先篩分。它結構簡單，制造方便。不耗動力、可以直接把礦石卸到篩面上。主要缺點是生產率低、篩分效率低，一般只有50-60%。
二、振動篩的工作原理 振動篩是利用振子激振所產生的復旋型振動而工作的。振子的上旋轉重錘使篩面產生平面回旋振動，而下旋轉重錘則使篩面產生錐面回轉振動，其聯合作用的效果則使篩面產生復旋型振動。其振動軌跡是一復雜的空間曲線。該曲線在水平面投影為一圓形，而在垂直面上的投影為一橢圓形。 三、振動篩分類 1、 按照振動篩的物料運行軌跡可以分為： 按直線運動軌跡分：直線振動篩（物料在篩面上向前做直線運動） 按圓型運動軌跡分：圓振篩（物料在篩面上做圓形運動）結構和優點 按往復式運動軌跡分：精細篩分機（物料在曬面上向前做往復式運動） 2、振動篩按振動器的型式可振動篩分為單軸振動篩和雙軸振動篩。 單軸振動篩是利用單不平衡重激振使篩箱振動，篩面傾斜，篩箱的運動軌跡一般為圓形或橢圓形。 雙軸振動篩是利用同步異向回轉的雙不平衡重激振，篩面水平或緩傾斜，篩箱的運動軌跡為直線。振動篩有慣性振動篩、偏心振動篩、自定中心振動篩和電磁振動篩等類型。 四、什么是橢圓振動篩 橢圓振動篩是一種做橢圓運動軌跡的振動篩，具有高效、篩分精度高，適合范圍廣等優點。和同規格普通篩機相比，有更大的處理量和更高的篩分效率。適用于冶金行業的溶劑、冷燒結礦篩分，礦山行業的礦石分級，煤炭行業的分級及脫水、脫介等作業。是現有大型振動篩及國外引 進產品的理想替代產品。橢圓振動篩被廣泛用于采石場、砂石料的篩分作業，也可供選煤、選礦、建材、建筑、電力及化工等行業作產品的分級之用。 五、橢圓振動篩工作原理 圓振動篩是以三軸塊偏心激振器為激振源，以橡膠支承彈簧為彈性元件，以篩箱激振器等為可動部分的篩分設備。其振動器的三根軸上裝有相等 偏心質量、相同偏心半徑的配重塊。動力由電機經皮帶傳遞至主動軸，再經速比為1的齒輪進行傳動，使三根軸同速旋轉，從而產生激振力，使篩箱作強制連續的橢 圓運動。物料以此運動為動力，在水平的篩面上沿圓周方向作不斷的拋擲運動，在拋起松散分層的同時向前運動，周而復始地完成粒度分級和向前輸送的過程。 六、橢圓振動篩性能特點 1、采用偏心塊作為振動源，結構簡單、可靠，維修方便。激振力大，篩分效率高。 2、零部件的標準化、模塊化程度高，互換性、通用性好。 橢圓振動篩二十多種規格只有三個型號的振動器。通過調整偏心配重塊的數量便可輕松改變激振力，適應多種規格篩機。 3、側板與加強板、鋼管橫梁之間的連接全部采用振動篩專用高強度環槽鉚釘鉚接，鉚釘抗剪強度高，抗振動，永不動鉚，避免了焊接缺陷導致的側板開裂等事故。 4、優化設計的彈性元件，減小地基負荷，具有使用壽命長，過共振區平穩，噪音低等優點（可據使用情況選用“金屬螺旋彈簧”或“復合彈簧”）。 5、中間與兩邊同時漲緊的篩網漲緊結構、篩網減振橡膠條的設置使得篩網的有效使用壽命更長。 6、電機與激振器聯接采用撓性聯軸器，使力矩的傳動沒有軸向力的傳遞，從而使篩機的運行更加穩定。 7、低合金結構鋼板的采用（Q345C），使設備在-40℃的寒冷地區仍能保證其整體剛度。 訂購網址請登錄河南奧創機械有限公司官方網站：www.1585.org.cn 24小時服務熱線：13462207800 |
