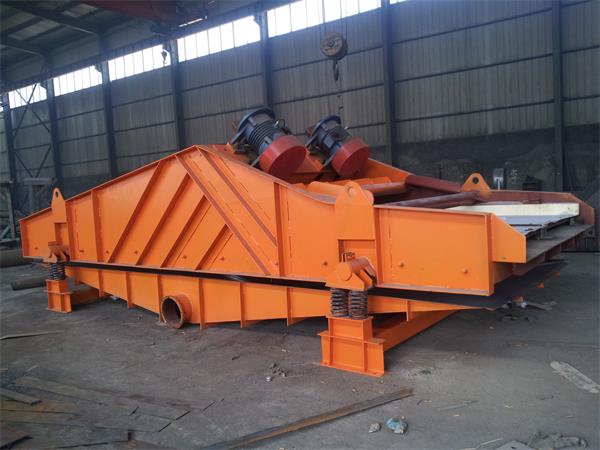

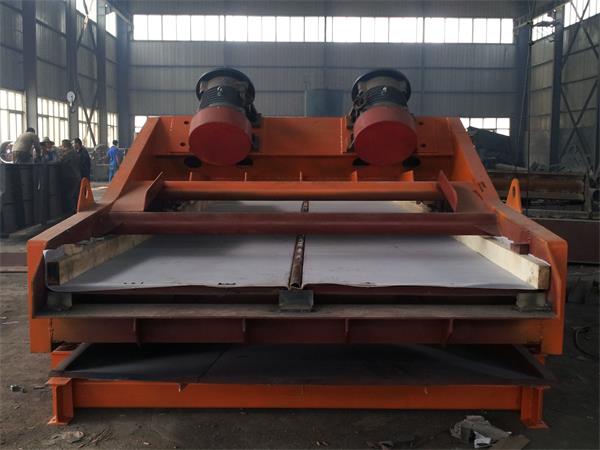

ZSM型煤用座式雙軸脫水振動篩簡介
脫水篩(脫水振動篩)是煤泥脫水作業的專用設備，廣泛適用于煤泥回收，壓濾隔粗、過濾隔粗，其他極細物料的脫水、回收等工藝條件。脫水篩(脫水振動篩)采用 了雙電機自同步技術，通用型偏心塊、可調振幅振動器。主要由篩箱、激振器、支承系統及電機組成。通過膠帶聯軸分別驅動兩個互不聯系的振動器作同步反向運 轉，兩組偏心質量產生的離心力沿振動方向的分力疊加，反向離心抵消，從而形成單一的沿振動方向的激振動，使篩箱做作往復直線運動。
ZSM型煤用座式雙軸脫水振動篩產品標準：
ZSM座式脫水振動篩運動軌跡為直線,是根據JB2444--86《ZSM型煤用座式雙軸振動篩》標準生產的,全系列共有十六種規格,可供選煤,選礦,電力,制糖,制鹽等工業部門,對中細粒級物料進行干濕式分級,脫水,脫介,和脫泥。篩機處理能力大,篩分效率高。
DSM吊式脫水振動篩運動軌跡為直線,是根據QJ/AK02.06--8《DSM型煤用吊式雙軸振動篩》標準生產的,全系列共有四種規格,可供選煤,選 礦,電力,制糖,制鹽等工業部門,對中細粒級物料進行干濕式分級,脫水,脫介,和脫泥。篩機處理能力大,篩分效率高。
ZSM型煤用座式雙軸脫水振動篩用途及特點：
ZSM型煤用座式雙軸振動篩軌跡為直線。全系列共有十六種規格，可供選 煤、選礦、電力、制糖、制鹽等工業部門，對中細粒級物料進行干濕式分級、脫水、脫介和脫泥。篩機處理能力大，篩分效率高。
DSM型煤用吊式雙軸振動篩軌跡為直線。全系列共有四種規格，可供選 煤、選礦、電力、制糖、制鹽等工業部門，對中細粒級物料進行干濕式分級、脫水、脫介和脫泥。篩機處理能力大，篩分效率高。
ZSM型煤用座式雙軸脫水振動篩型號說明：
2 Z/D S M □ □ B
┬ ┬ ┬ ┬ ┬ ┬ ┬
│ │ │ │ │ │ └─────── 雙電機自同步拖運（不注或注A者均為單電機齒輪拖運)
│ │ │ │ │ │
│ │ │ │ │ └────────- 篩面長度（分米）
│ │ │ │ │
│ │ │ │ └────────── 篩面寬度（分米）
│ │ │ │
│ │ │ └───────────- 煤用
│ │ │
│ │ └───────────── 雙軸
│ │
│ └──────────────- 座式/吊式
│
└──────────────── 雙層（單層不注）
ZSM型煤用座式雙軸脫水振動篩參數：
| 型號 |
篩網 |
給料粒度(mm) |
生產能力 t/h |
振動頻率 |
雙振幅 |
電動機 |
外型尺寸長×寬×高 |
安裝 |
| 層數 |
面積 |
篩孔尺寸(mm) |
篩網結構 |
型號 |
功率 |
| 2DS1256 |
2 |
7 |
上13-50 下0.5-13 |
上沖下條 |
≤300 |
40-55 |
830 |
9-11 |
Y160L-4 |
15 |
5750×1388×2100 |
吊 |
| DSM1555 |
1 |
8 |
沖孔10-50 條縫0.5-13 |
沖孔條 |
≤300 |
30-50 |
800 |
9 |
Y160M-4 |
11 |
5650×1626×1780 |
吊 |
| 2DSM1555 |
2 |
8 |
上13-80 下0.5-13 |
沖孔條 |
≤300 |
30-50 |
400 |
9 |
Y160M-4 |
10 |
5650×1625×2030 |
吊 |
| DSM1855 |
1 |
10 |
上13-80 下0.5-13 |
沖孔條 |
≤300 |
50-80 |
400 |
9 |
Y160M-4 |
11 |
5700×1960×1780 |
吊 |
| 2DSM1855 |
2 |
10 |
上13-80 下0.5-13 |
沖孔條 |
≤300 |
50-80 |
400 |
9 |
Y160M-4 |
11 |
5650×1960×2030 |
吊 |
| DS2065 |
1 |
13 |
0.5-13 |
條縫 |
≤300 |
70-100 |
830 |
11 |
Y180M-4 |
18.5 |
6650×2126×1800 |
吊 |
| ZSM1542G |
1 |
6 |
0.25-13 |
條縫 |
≤300 |
75-100 |
800 |
9-10 |
Y160M-4 |
11 |
4500×2690×1710 |
座 |
| ZSM1556AG |
1 |
8 |
13-50
0.25-13 |
沖或條 |
≤300 |
30-60 |
800 |
10 |
Y160L-4 |
15 |
5850×2675×1703 |
座 |
| 2ZSM1556AG |
2 |
8 |
13-50
0.25-13 |
上沖下條 |
≤300 |
30-60 |
800 |
11 |
Y160L-4 |
15 |
5850×2575×2023 |
座 |
| ZSM1556BG |
1 |
8 |
13-50
0.25-13 |
沖或條 |
≤300 |
30-60 |
800 |
11 |
Y132M-4 |
7.5×2 |
5850×2854×1707 |
座 |
| 2ZSM1556BG |
2 |
8 |
上13-50 下0.25-13 |
上沖下條 |
≤300 |
30-60 |
800 |
11 |
Y132M-4 |
7.5×2 |
5850×2854×2023 |
座 |
| ZSM1756AG |
1 |
9.5 |
上13-50 下0.25-13 |
沖或條 |
≤300 |
50-80 |
800 |
10 |
Y160L-4 |
15 |
5850×2925×1703 |
座 |
| 2ZSM1756AG |
2 |
9.5 |
上13-50 下0.25-13 |
上沖下條 |
≤300 |
50-80 |
800 |
10 |
Y160L-4 |
15 |
5850×2770×2015 |
座 |
| ZSM1756BG |
1 |
9.5 |
上13-50 下0.25-13 |
沖或條 |
≤300 |
50-80 |
800 |
10 |
Y132M-4 |
7.5×2 |
5850×3104×1703 |
座 |
| 2ZSM1756BG |
2 |
9.5 |
上13-50 下0.25-13 |
上沖下條 |
≤300 |
50-80 |
800 |
10 |
Y132M-4 |
7.5×2 |
5850×3104×2020 |
座 |
| ZSM1800×5600 |
1 |
10 |
上13-50 下0.25-13 |
沖或條 |
≤300 |
50-80
|
800 |
11 |
Y160M-4 |
11 |
5600×2778×1577 |
座 |
| ZSM2065AG |
1 |
13 |
上13-50 下0.25-13 |
沖或條 |
≤300 |
70-100 |
800 |
11 |
Y180M-4 |
18.5 |
6750×3208×1885 |
座 |
| 2ZSM2065AG |
2 |
13 |
上13-50 下0.25-13 |
上沖下條 |
≤300 |
70-100 |
800 |
11 |
Y160M-4 |
18.5 |
6750×3140×2180 |
座 |
| ZSM2065BG |
1 |
13 |
上13-50 下0.25-13 |
沖或條 |
≤300 |
70-100 |
800 |
9 |
Y160L-4 |
11×2 |
6750×3428×1880 |
座 |
| 2ZSM2065BG |
2 |
13 |
上13-50 下0.25-13 |
上沖下條 |
≤300 |
70-100 |
800 |
11 |
Y160L-4 |
11×2 |
6750×3428×2185 |
座 |
ZSM座式脫水振動篩選用須知：
1,篩機分單層和雙層,并有單電機齒輪拖運和雙電機自同步拖運之分。單電機拖運有左裝和右裝之分。
2,篩網結構有條縫篩網,沖孔篩板,如選用編織篩網和橡膠篩板可按要求設計。
3,為滿足篩分效率要求,必要時可使篩面與水平面成傾角安裝其值為2-10。
4,基礎螺栓除ZSM185振動篩螺栓有M20和M16兩種規格外,其余所有篩機基礎螺栓均為M20,皆由用戶自備。
DSM吊式脫水振動篩選用須知
1,篩機分單層和雙層,均為單電機齒輪拖運。
2,篩網結構有條縫篩網,沖孔篩板,如選用編織篩網和橡膠篩板可按要求設計。
3,基礎螺栓:吊掛裝置基礎螺栓為M24,電動機基礎螺栓為M16,皆有用戶自備。
