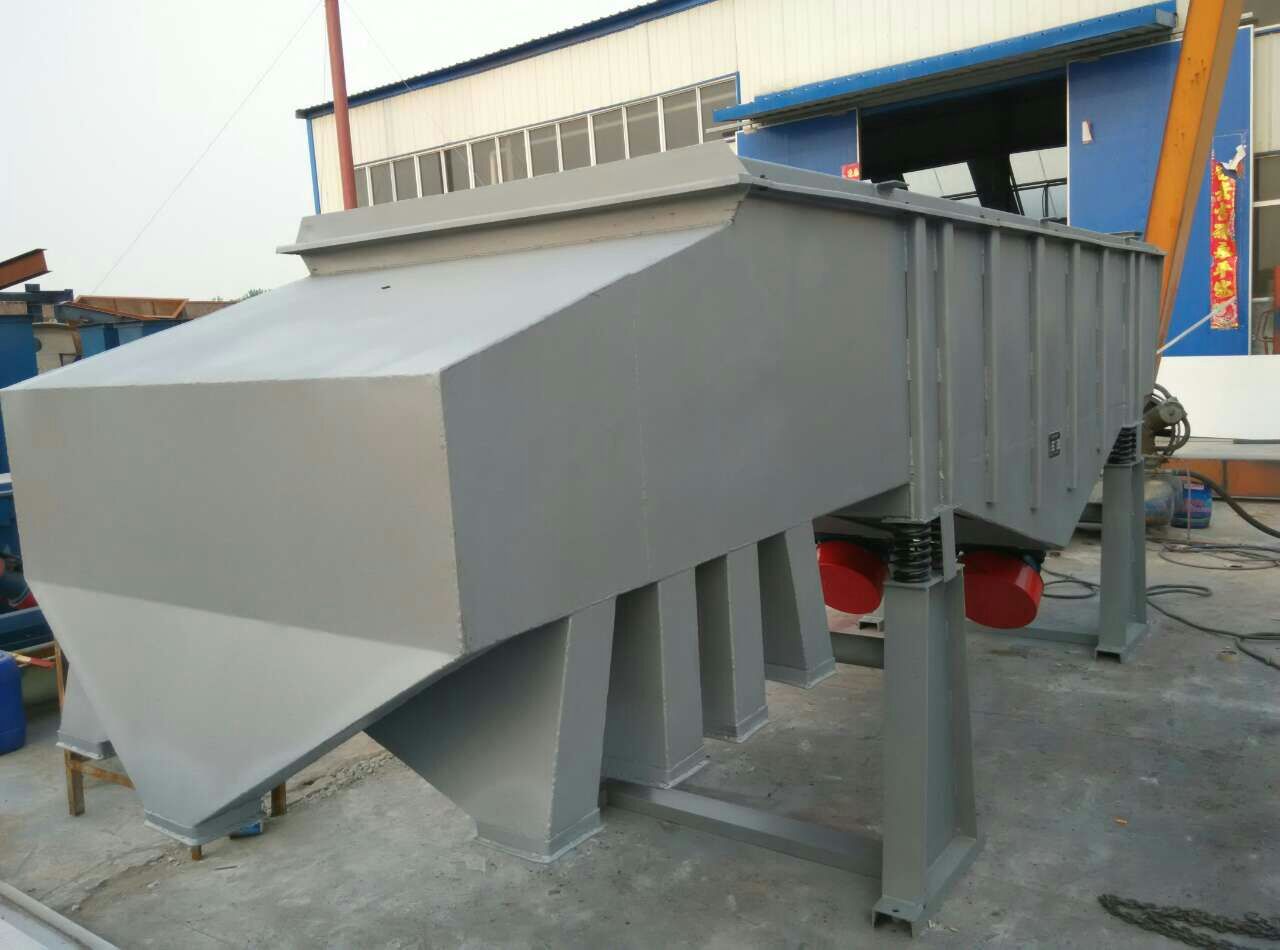

山楂殼粉末直線篩產品介紹：
DZSF系列直線振動篩是奧創技術人員經過多年生產經驗和跟客戶多次溝通量身設計的一款多層，大產量的一款集篩分、過濾、除雜和分級為一體的綜合性設備。該設備已得到該行業眾多客戶的一致贊譽。
工作原理：
直線振動篩為雙振動電機驅動，利用振動電機激振的原理工作。當兩臺電機作同步、反向旋轉時，其偏心塊所產生的振動力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在振動力和物料自重力的聯合作用下，使物料在篩面上被拋起跳躍式向前作直線運動，以合理匹配篩網達到篩分的目的。
直線振動篩適用于0.74-10mm，含水小于7%，無粘性物料的任何干式物料的篩分。具有能耗低，效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點，更適合流水線作業篩分。主要用于磨料磨具原料、化工、塑料、醫藥、樹脂粉、陶瓷原料、冶金、建材、糧食、化肥等行業中的干式粉狀、細顆粒狀或細微粉物料的篩分。

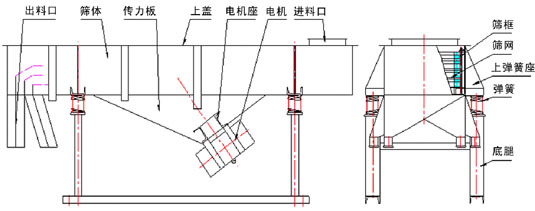

設備結構圖：
技術參數：
| 型號 |
篩面尺寸 |
篩面層數 |
網孔尺寸 |
處理量 |
振次 |
雙振幅 |
電機功率 |
| DZSF-520 |
500×2000 |
1-6層 |
2-325目 |
0.05-5 |
960 |
6-7 |
2×（0.4-0.75） |
| DZSF-525 |
500×2500 |
0.07-15 |
6-8 |
2×（0.4-0.75） |
| DZSF-1020 |
1000×2000 |
0.12-20 |
6-8 |
2×（0.75-1.1） |
| DZSF-1025 |
1000×2500 |
0.1-15 |
5-7 |
2×（0.75-1.1） |
| DZSF-1030 |
1000×3000 |
0.1-20 |
6-8 |
2×（0.75-1.5） |
| DZSF-1224 |
1200×2400 |
0.1-23 |
6-8 |
2×（0.75-1.5） |
| DZSF-1235 |
1200×3500 |
0.1-23 |
6-8 |
2×（1.1-2.2） |
| DZSF-1240 |
1200×4000 |
0.1-25 |
6-8 |
2×（1.1-2.2） |
| DZSF-1530 |
1500×3000 |
0.1-30 |
6-8 |
2×（1.5-2.2） |
| DZSF-1540 |
1500×4000 |
0.1-35 |
6-8 |
2×（1.5- 3） |
| DZSF-1550 |
1500×5000 |
0.1-50 |
6-8 |
2×（2.2-3.7） |
| DZSF-1840 |
1800×4000 |
0.1-80 |
6-8 |
2×（3.7-5.5） |
| 注：以上為常規尺寸，也可根據現場需求定制各種型號。（客服QQ：381852326） |
適用范圍：
