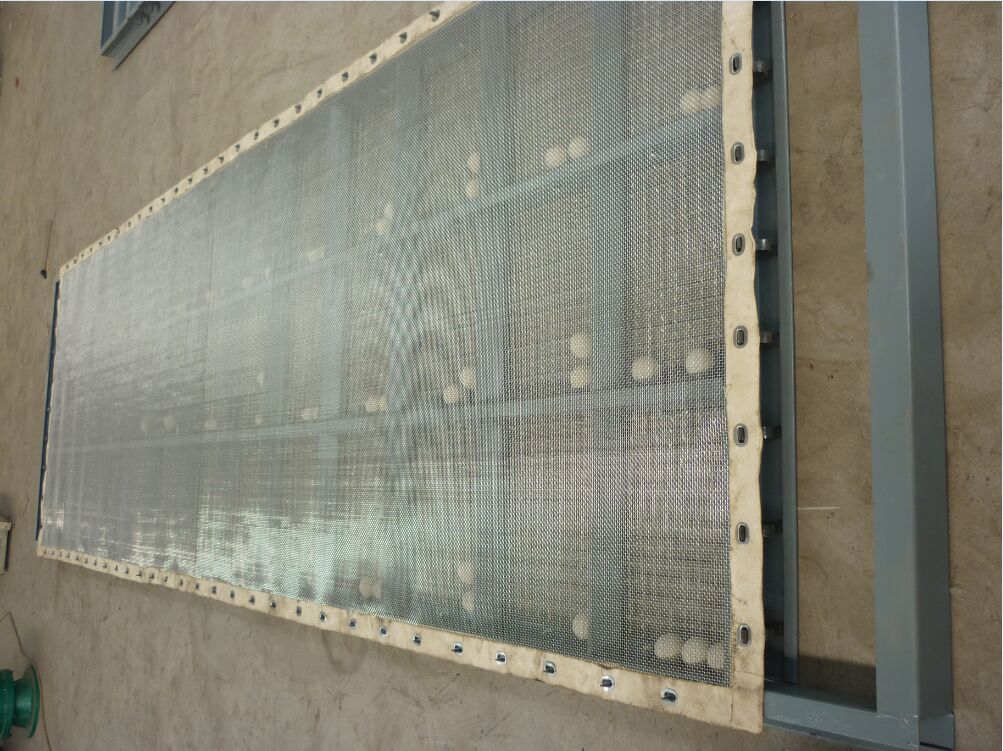

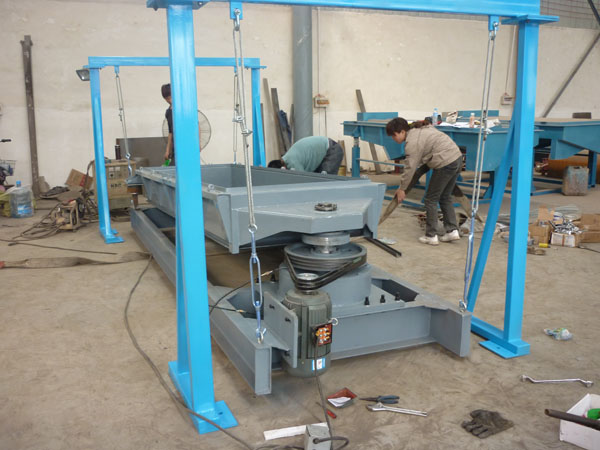

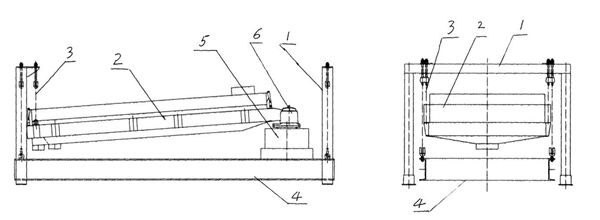

簡介: 高效精密平面回旋篩，它包括有一個機座4和一個篩面上安裝有彈性球的篩體2，機座的兩端外側分別設有一個龍門吊架1，在兩個龍門吊架與機座的掛環上分別連接有將機座水平吊起的吊繩3，在機座上面靠一端安裝有一套驅動裝置5，在驅動裝置上面安裝有傳動箱6，在傳動箱上經主動軸、從動軸及其偏心塊與篩體的加料口一端相連接，篩體的另一端向下傾斜3-8度用吊繩吊掛在另一端的龍門吊架上。 高效精密平面回旋篩具有設計合理，結構簡單，運行平穩，全封閉結構，無塵染，防堵孔，防粘網等優點。特別是對吸濕性強、粘性大、易堵孔和粘網的尿素篩分更為明顯。由于采用了平面回轉運動原理，有效的降低了設備的動靜比和基礎動載荷。該設備采用平面回轉振動篩上下振動，網下有自動清理設備，較傳統的直線篩而言，提高了絲網壽命，噪音小，篩分面積大，將效率由原來的93～95提高到了99，推廣前景好 。pxzs型平面回轉尿素篩分機主要是針對大顆尿素的篩分開發的一種新型篩分設備，也廣泛應用于冶金、礦山、化工、醫藥、建材、糧食加工、耐火材料等行業的精確分級篩分作業。是一種新型的高標準篩分設備，該系列設備具有篩分效率高，篩網利用率高，工作穩定可靠，不易將合格的顆粒振碎，無污染，是一種理想的環保型篩分設備。
特點： (1) 自清網效果極佳，每層篩網均設有篩網防堵清理裝置，不堵網； (2) 處理量大，降低了成品物料中的粉末含量，是普通篩子的10倍； (3) 篩網利用率高，無垂直振動，壽命長； (4) 全封閉結構無粉塵污染，改善操作員的工作環境。

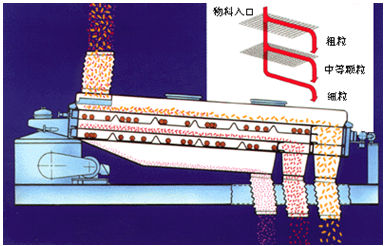

適用行業： (1) 化工：化肥、純堿、鈣粉、樹脂、三聚氰胺 等； (2) 食品：砂糖、食鹽、淀粉、奶粉 等； (3) 冶金：金屬、磁性材料 等； (4) 建材：涂料、耐火材料 等。 工作原理： 從篩機搖動體即篩箱運動軌跡來看，平面回旋篩又稱往復篩，其驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據回旋篩的結構特點及工作原理，其篩面一般為水平或微傾斜布置。回旋篩的工作原理為:篩機啟動后，篩機搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動，期間，小于篩面孔徑的物理通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，最終完成篩分工作。 從平面回旋篩的結構和工作原理可以看出，其傳動機構偏心輪距物料運動軌跡及物料在篩面上的滯留時間有至關重要的影響，也即對篩機處理能力和篩分效率有相反的影響，有鑒于此，在實際篩分作業中，我們可以根據具體情況和需要，在生產能力和篩分效率兩方面有所取舍。
技術參數：

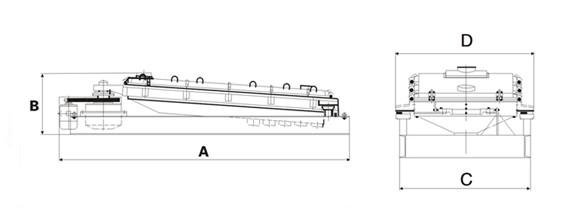

層數 型號 篩面規格 篩箱行程 電動機 A B C D 重量 功率 轉速 1 FYBS1000X1400 1000X1400 63.5 1.5 960 2731 962 1168 1200 715 FYBS1000X2100 1000X2100 63.5 1.5 960 3285 962 1156 1200 980 FYBS1000X3000 1000X3000 63.5 1.5 960 4484 1035 1194 1251 1200 FYBS1500X2100 1500X2100 63.5 1.5 960 3460 1003 1708 1759 1380 FYBS1500X3000 1500X3000 76 2.2 960 4232 1362 1778 1892 1340 FYBS1500X3600 1500X3600 76 5.5 960 5098 1352 1956 2048 2410 FYBS1200X3600 1200X3600 76 5.5 960 5263 1327 2464 2556 2020 2 FYBS1000X2100 1000X2100 63.5 1.5 960 3743 1121 1308 1378 1400 FYBS1000X3000 1000X3000 76 4 960 4575 1317 1270 1546 1840 FYBS1500X2100 1500X2100 63.5 4 960 3728 1330 1781 1946 1710 FYBS1800X3600 1800X3600 76 7.5 960 5305 1500 2256 2459 3880 FYBS1500X3000 1500X3000 76 7.5 960 4765 1397 1956 2159 2780 FYBS1500X3600 1500X3600 76 7.5 960 5365 1368 2032 2159 3180 3 FYBS1000X2100 1000X2100 63.5 5.5 960 4854 1422 1435 1549 2150 FYBS1500X3000 1500X3000 76 5.5 960 4765 1391 1956 2159 3200 FYBS1800X3600 1800X3600 76 7.5 960 5200 1500 2400 2500 4170 FYBS2000X5000 2000X5000 92 11 960 5400 2000 2750 2810 5500 更多詳細資料請登錄：http://www.1585.org.cn 服務熱線：15537338466 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
