金礦圓振篩工作原理
作者 Admin
瀏覽
發布時間 18/05/22

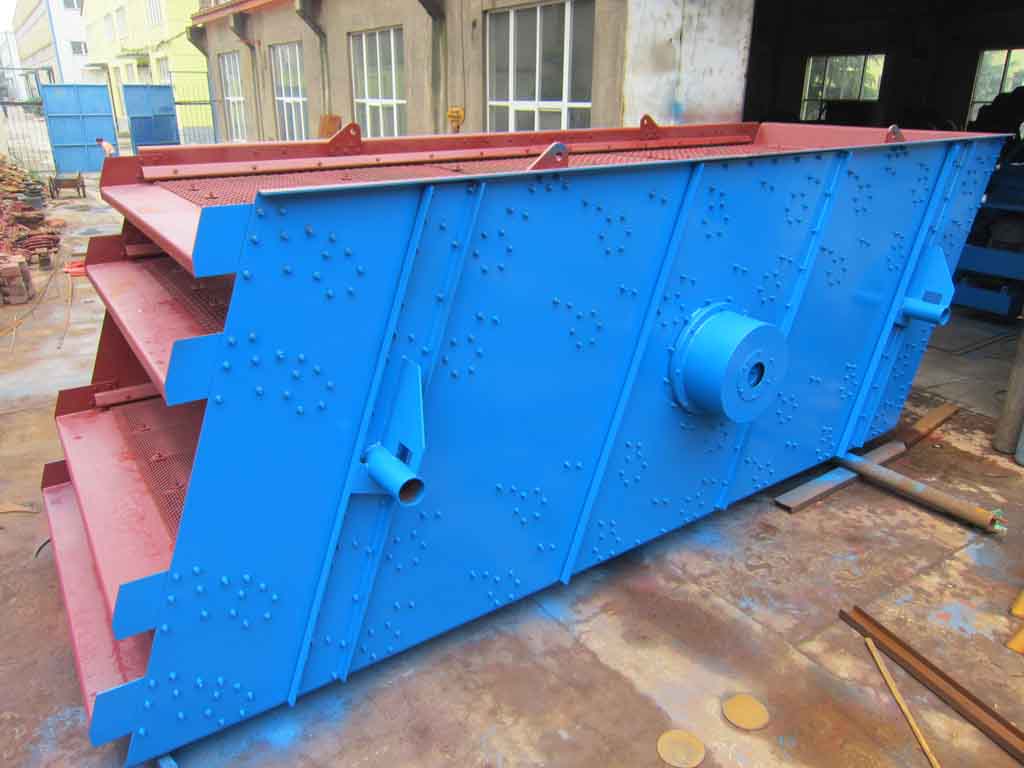

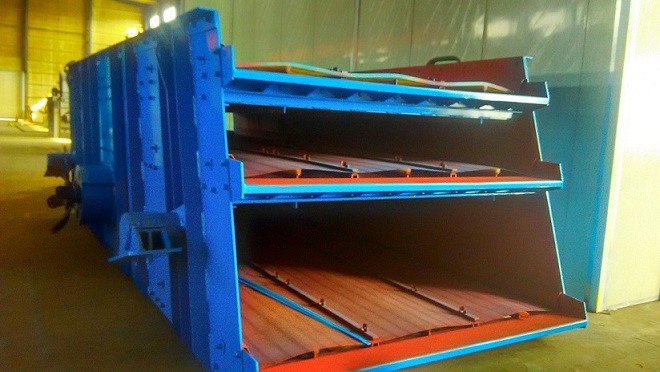

YA系列圓振動篩的產品概述:
YA系列圓振動篩是一種經典、通用且已標準化的篩分設備。該系列篩分機箱運動軌跡為圓，根據用途有輕型和重型之分，篩機篩面有單層和雙層兩種結構形式，可應用于選礦、建材、電力、輕工和化工各行業對各種顆粒狀和小塊狀散固體物料的干式分級。
YA系列圓振動篩篩箱運動軌跡為圓，適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。機體采用框架式結構，利用普通電機外拖動振動器使篩體沿激振力方向作周期限性往復振動，物料在篩面上連續作圓運動，從而達到篩分目的。
YA系列圓振動篩的工作原理:
該系列圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。如用戶無特殊要求，YA和2YA型為紡織篩面，YAH型為沖孔篩面，各類篩面均能滿足篩分效率高、壽命長、不堵孔的要求。該系列篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。電動機可安裝在篩框的左側，出可安裝在篩框的右側，如無特殊要求，制造廠按物料運動方向的右側安裝供貨。YA系列圓振動篩引進國外技術制造，具有篩分效率高、結構科學合理、整機強度和剛度高以及運行平穩、堅固耐用、噪音低、維修方便等特點。
根據用戶不同需求，該系列圓振動篩篩機可選配金屬絲編織網、棒條、鑄造、焊接、沖孔等多種形式的篩面，以滿足不同行業需求。
YA系列圓振動篩主要特點:
1.環槽鉚釘聯接、結構先進，堅固耐用。
2.采用輪胎聯軸器，柔性連接，運轉平穩。
3.采篩子橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷。
4.結構先進、采用塊偏心作為激振力，激振力強、電耗低、噪音小。
5.采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理最大。
6.振動器采用大游隙軸承，稀油潤滑、噪聲低、壽命長。另部件通用性強，維修方便。
7.多種篩分輔助配置，更多地理解客戶個性化的篩分需求，滿足不同行業的需求，達到最佳篩分目的。
YA系列圓振動篩的主要技術參數:
| 型 號 |
篩網面積（m2 ） |
篩面傾角 |
篩孔尺寸（mm） |
篩網
結構 |
給料粒度（mm） |
處理量（t/h） |
振次（r.p.m） |
雙振幅（mm） |
功率（kw） |
設備參考重量（Kg） |
| YA1236 |
4.3 |
20
度
|
6-50 |
編織 |
≤200 |
75-245 |
845 |
9.5 |
11 |
4880 |
| 2YA1236 |
4.3 |
6-50 |
編織 |
≤200 |
75-245 |
845 |
9.5 |
11 |
5210 |
| YA1530 |
4.5 |
6-50 |
編織 |
≤200 |
80-255 |
845 |
9.5 |
11 |
4500 |
| YA1536 |
5.4 |
6-50 |
編織 |
≤200 |
95-310 |
845 |
9.5 |
11 |
5110 |
| 2YA1536 |
5.4 |
6-50 |
編織 |
≤400 |
95-310 |
845 |
9.5 |
15 |
5585 |
| YAH1536 |
5.4 |
30-150 |
沖孔 |
≤400 |
240-660 |
755 |
11 |
11 |
5600 |
| 2YAH1536 |
5.4 |
30-150
6-50 |
上沖孔下編織 |
≤400 |
240-660 |
755 |
11 |
15 |
5999 |
| YA1542 |
6.5 |
6-50 |
編織 |
≤200 |
110-360 |
845 |
9.5 |
11 |
5200 |
| 2YA1542 |
6.5 |
6-50 |
編織 |
≤200 |
110-360 |
845 |
9.5 |
15 |
6010 |
| YA1548 |
7.2 |
6-50 |
編織 |
≤200 |
125-410 |
845 |
9.5 |
15 |
5812 |
| 2YA1548 |
7.2 |
6-50 |
編織 |
≤200 |
125-410 |
845 |
9.5 |
15 |
6125 |
| YAH1548 |
7.2 |
30-150 |
沖孔 |
≤400 |
320-780 |
755 |
11 |
15 |
6745 |
| 2YAH1548 |
7.2 |
30-150 6-50 |
上沖孔下編織 |
≤400 |
320-780 |
755 |
11 |
15 |
7380 |
| YA1836 |
6.5 |
6-50 |
編織 |
≤200 |
115-370 |
845 |
9.5 |
11 |
5180 |
| 2YA1836 |
6.5 |
6-50 |
編織 |
≤200 |
115-370 |
845 |
9.5 |
15 |
5940 |
| YAH1836 |
6.5 |
30-150 |
沖孔 |
≤400 |
290-800 |
755 |
11 |
11 |
5880 |
| 2YAH1836 |
6.5 |
30-150
6-50 |
上沖孔下編織 |
≤400 |
290-800 |
755 |
11 |
15 |
6300 |
| YA1842 |
7.6 |
6-50 |
編織 |
≤200 |
135-430 |
845 |
9.5 |
15 |
5800 |
| 2YA1842 |
7.6 |
6-50 |
編織 |
≤200 |
135-430 |
845 |
9.5 |
15 |
6350 |
| YAH1842 |
7.6 |
30-150 |
沖孔 |
≤400 |
340-900 |
755 |
11 |
15 |
6350 |
| 2YAH1842 |
7.6 |
30-150 6-50 |
上沖孔下編織 |
≤400 |
340-900 |
755 |
11 |
15 |
7000 |
| YA1848 |
8.6 |
6-50 |
編織 |
≤200 |
150-490 |
845 |
9.5 |
15 |
6210 |
| 2YA1848 |
8.6 |
6-50 |
編織 |
≤200 |
150-490 |
845 |
9.5 |
15 |
6600 |
| YAH1848 |
8.6 |
30-150 |
沖孔 |
≤400 |
385-1000 |
755 |
11 |
15 |
7100 |
| 2YAH1848 |
8.6 |
30-150 6-50 |
上沖孔下編織 |
≤400 |
385-1000 |
755 |
11 |
15 |
7700 |
| YA2148 |
10 |
6-50 |
編織 |
≤210 |
175-570 |
748 |
9.5 |
18.5 |
9000 |
| 2YA2148 |
10 |
6-50 |
編織 |
≤210 |
175-570 |
748 |
9.5 |
22 |
10400 |
| YAH2148 |
10 |
30-150 |
沖孔 |
≤400 |
445-1200 |
708 |
11 |
18.5 |
10350 |
| 2YAH2148 |
10 |
30-150 6-50 |
上沖孔下編織 |
≤400 |
445-1200 |
708 |
11 |
22 |
11100 |
| YA2160 |
12.6 |
6-50 |
編織 |
≤200 |
220-700 |
748 |
9.5 |
18.5 |
9920 |
| 2YA2160 |
12.6 |
6-50 |
編織 |
≤200 |
220-700 |
748 |
9.5 |
22 |
11200 |
| YAH2160 |
12.6 |
30-150 |
沖孔 |
≤400 |
560-1400 |
708 |
11 |
30 |
12390 |
| 2YAH2160 |
12.6 |
30-150 6-50 |
上沖孔下編織 |
≤400 |
560-1400 |
708 |
11 |
30 |
13850 |
| YA2448 |
11.5 |
6-50 |
編織 |
≤200 |
200-650 |
748 |
9.5 |
18.5 |
9830 |
| YAH2448 |
11.5 |
30-150 |
沖孔 |
≤400 |
500-1300 |
708 |
11 |
30 |
11820 |
| 2YAH2448 |
11.5 |
30-150 6-50 |
上沖孔下編織 |
≤400 |
500-1300 |
708 |
11 |
30 |
13000 |
| YA2460 |
14.4 |
6-50 |
編織 |
≤200 |
250-810 |
748 |
9.5 |
30 |
12200 |
| 2YA2460 |
14.4 |
6-50 |
編織 |
≤200 |
250-810 |
748 |
9.5 |
30 |
13495 |
| YAH2460 |
14.4 |
30-150 |
沖孔 |
≤400 |
640-1500 |
708 |
11 |
30 |
13000 |
金礦圓振篩訂購網址請登錄河南奧創機械有限公司官方網站：www.1585.org.cn 24小時服務熱線：13462207800 |
