螢石滾筒篩技術參數
作者 Admin
瀏覽
發布時間 18/05/12
GT系列滾筒篩產品概述:
GT-系列滾筒篩是我公司為電廠、焦化廠、建材、冶金、化工、礦山、陶瓷等行業而研制的專用篩分設備，它克服了圓振動篩和直線篩在篩分較濕物料時出現的篩網堵塞問題，提高了篩分系統的產量和可靠性，受到廣大用戶的一致好評。

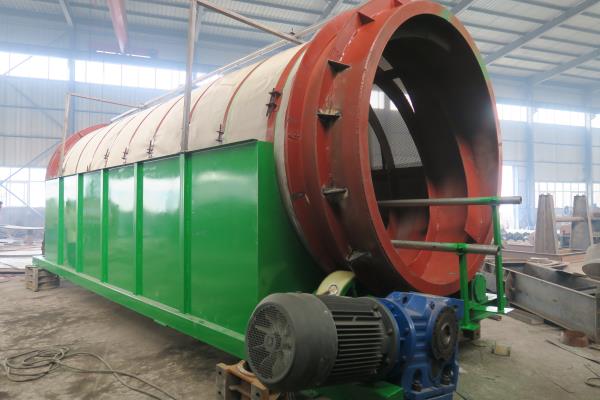

滾筒篩是由六角形滾筒、機架、漏斗、減速器、電動機五個部分成。破碎的石料進入滾筒后， 靠滾筒旋轉的離心力及跳汰作用來篩分物料。通過不同網目的篩網逐一篩出。不同規格的石料篩出后經漏斗落入皮帶機送至成品料場。一方面隨著滾筒轉動而被篩選，靠滾筒旋轉的離心力及跳汰作用來篩分物料。一方面粒度大的石料沿著滾筒的斜度向前流動，通過不同網目的的篩網逐漸被篩出。不大的石料篩出后落入各自的漏斗，然后由人工運出或自流送往成品堆。
GTS系列滾筒篩工作原理:
GTS系列滾筒篩機主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。滾筒裝置傾斜安裝于機架上。 電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒外圓的篩網排出，不合格的物料（篩上產品）經滾筒末端排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。
GTS系列滾筒篩主要特點:
1.篩孔不易堵塞。
2.運行平穩，噪聲較低。
3.結構簡單，維修方便。
4.整機可靠性高，一次性投資較少。
5.采用特制篩網，篩分效率高，使用壽命長 。
礦用滾筒篩是一種處理量大，篩分效率高，篩孔不堵塞，專為電廠、焦化廠、建材、冶金、化工、礦山等行業而研制的篩分設備，它克服了圓振動篩和直線篩在篩分較濕物料時出現的篩網堵塞問題，提高了篩分系統的產量和可靠性
滾筒篩適宜篩分各種性質的物料以及煤、焦炭、白灰等潮濕易堵塞物料,石子場等行業,所以又稱為礦用滾筒篩,篩下產品最大小于100mm,中間10～50mm，最細可達 ≤3mm以下.
一.石料場中用于大小石子分級.以及分離出泥土和石粉.
二.沙石場中用與沙石分離.
三.煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)
四.化工行業,選礦行業用于大小塊狀物分級及分離粉狀物質.
滾筒篩技術參數：
|
型號
|
簡體規格(m)
|
簡體傾角
|
簡體轉速(轉/分)
|
篩孔尺寸(mm)
|
最大進料粒度(mm)
|
產量(m3/h)
|
電機功率(kw)
|
|
篩孔(2mm)
|
篩孔(20mm)
|
|
GTS820
|
Φ0.8X2
|
6°
|
32
|
2-20
|
網孔尺寸X2.5
|
7
|
30
|
3
|
|
GTS830
|
Φ0.8X3
|
6°
|
32
|
2-20
|
網孔尺寸X2.5
|
8
|
50
|
3
|
|
GTS1030
|
Φ1X3
|
6°
|
25
|
2-20
|
網孔尺寸X2.5
|
10
|
60
|
4
|
|
GTS1040
|
Φ1X4
|
6°
|
25
|
2-20
|
網孔尺寸X2.5
|
11
|
80
|
4
|
|
GTS1230
|
Φ1.2X3
|
6°
|
20
|
2-20
|
網孔尺寸X2.5
|
12
|
100
|
5.5
|
|
GTS1240
|
Φ1.2X4
|
6°
|
20
|
2-20
|
網孔尺寸X2.5
|
14
|
120
|
5.5
|
|
GTS1250
|
Φ1.2X5
|
6°
|
20
|
2-20
|
網孔尺寸X2.5
|
15
|
140
|
5.5
|
|
GTS1530
|
Φ1.5X3
|
6°
|
17
|
2-20
|
網孔尺寸X2.5
|
16
|
120
|
5.5
|
|
GTS1540
|
Φ1.5X4
|
6°
|
17
|
2-20
|
網孔尺寸X2.5
|
18
|
150
|
7.5
|
|
GTS1550
|
Φ1.5X5
|
6°
|
17
|
2-20
|
網孔尺寸X2.5
|
20
|
180
|
11
|
|
GTS1560
|
Φ1.5X6
|
6°
|
17
|
2-20
|
網孔尺寸X2.5
|
22
|
200
|
11
|
