托瑪琳粉直線振動篩原理
作者 Admin
瀏覽
發布時間 18/06/05

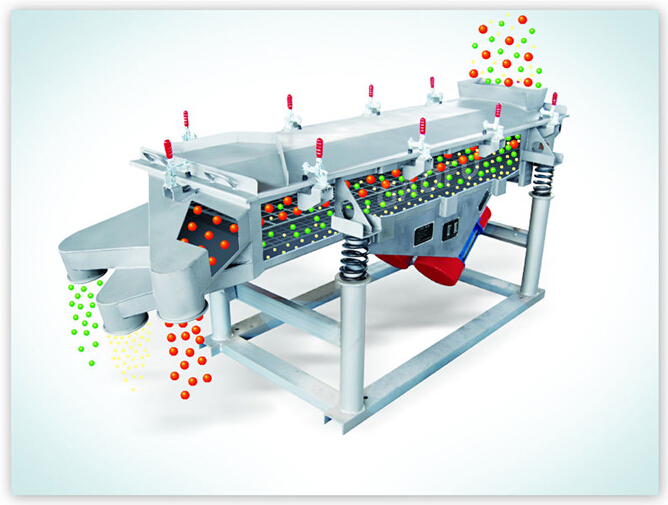

DZSF系列直線篩-直線振動篩原理:
DZSF系列直線篩-直線振動篩是雙振動電機驅動。當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。
DZSF系列直線篩-直線振動篩適用范圍:
DZSF系列直線篩適用于粒度在0.074-10mm含水量小于70%、無粘性的各種干式粉狀物料的篩分。最大給料粒度不大于10mm。主要用于磨料、建材、化工、醫藥、冶金、樹脂粉、陶瓷原料等行業的細顆粒，細微分物料的篩分。
DZSF系列直線篩-直線振動篩的技術參數:
直線篩型號說明
D----------------------------------電機(振動源)
Z----------------------------------直線(運轉軌跡)
SF---------------------------------篩分機
1030-------------------------------篩面尺寸（1000mm寬x3000mm長)
1----------------------------------一層(一層篩網二個出料口)
S-P--------------------------------（SUS304不銹鋼）（Q235碳鋼）鋼板材質

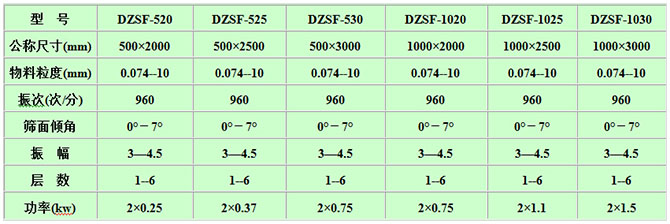

直線篩主要技術參數和外形尺寸：

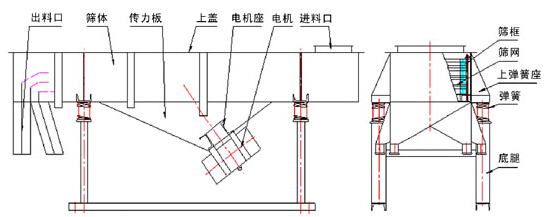

直線篩各部件詳細說明：
1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、網架、篩網：網架分為木質和金屬兩種材質，主要用來保持篩網平整，達到正常篩分。
3、振動電機(使用與維修方法詳見振動電機使用說明書)。
4、振動體：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。
5、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。
6、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。
DZSF系列直線篩-直線振動篩特點：
◆效率高，任何粉類、顆粒均可篩分。
◆換網容易、操作簡單、清洗方便。
◆耗能少，噪音低
◆網孔不堵塞、密封良好，粉末不飛揚、可篩至200目或0.074mm。
◆雜質、粗料自動排出，可以連續作業。
◆篩框有木質和鋼質兩種，輕巧耐用，換網容易。
◆結構簡單，維修方便。
◆篩機最高可以達到六層，建議使用三層。

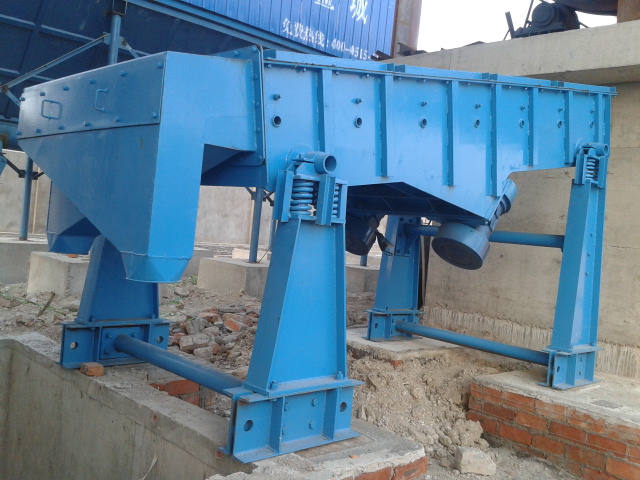

DZSF系列直線篩-直線振動篩的安裝：
DZSF系列直線篩是由兩個振動電機（或者激振器）安裝于篩框兩側或下部，并反向旋轉，根據自同步追逐原理使其做同步轉動，使篩體做直線振動，物料被連續拋起并被篩分。
出料口的卸料方式有前卸料、左卸料和右卸料三種形式，篩體與其它設備不得鋼性連接，其間隙應大于60毫米。
奧創機械特別提醒：
★任何來電/來函查詢有關直線振動篩時，敬請一并提供下列資料，以便對貴方的查詢做出迅速準確的回復
★需處理原料：名稱 粒度結構 比重 含水量 粘度 溫度 等
★使用之目的：除雜 過濾 分級 整粒 等其他
★處理量：公斤/小時 公升/小時
★篩網規格（目數或孔徑）及篩分級數.。
★其他特殊要求：如：耐溫、耐介質等。
