滾軸篩機利用多軸旋轉推動物料前移,并同時進行篩分。它的工作機構是一排排的篩軸,各篩軸按照同一方向旋轉,使物料沿篩面向前運動,同時攪動物料,小于篩孔尺寸的顆粒受自重及篩軸旋轉力的作用從篩孔落下,大于篩孔尺寸的顆粒留在篩面上繼續向前運動并達到出料口，它由電機、件速器、旁路機構、篩軸、機罩等組成。工作時，電機通過減速器、傳動鏈條驅動篩軸作同向轉動，推動物料在篩面上向前滾動。物料在滾動過程中，小塊物料落下，大塊物料從篩面滾直至出料。全部采用鏈條傳動，結構簡單，壽命長，便于維護。設有多組篩片清掃器，篩面清潔，篩分效率高。全密封結構，無粉塵泄漏，脊形頂面，便于沖洗。

總體結構

篩機由2 部分組成:篩機主體和傳動機構。篩機主體由篩軸裝配、篩箱、底座和翻板裝置組成;傳動機構由電機、減速器及聯軸器組成。篩機的篩軸部件分別坐落在機座兩側的軸承座支架上 , 每根篩軸都直接連接著1 組傳動機構。為便于制造和維修 ,篩箱與機座、電機底座與機座、篩箱側板組件和蓋板之間靠螺栓連接。在篩機入料端設置了1 個利用電動推桿機構控制的旁路翻板裝置 ,不僅可以用于系統中出現意外故障時臨時卸料 ,而且當來煤粒度較小時也可直接從旁路通過。因此 ,煤流既可經篩面篩分 ,又可以經旁路通過。

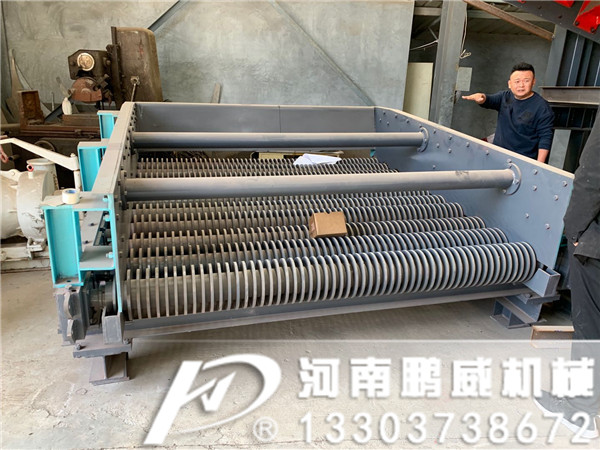

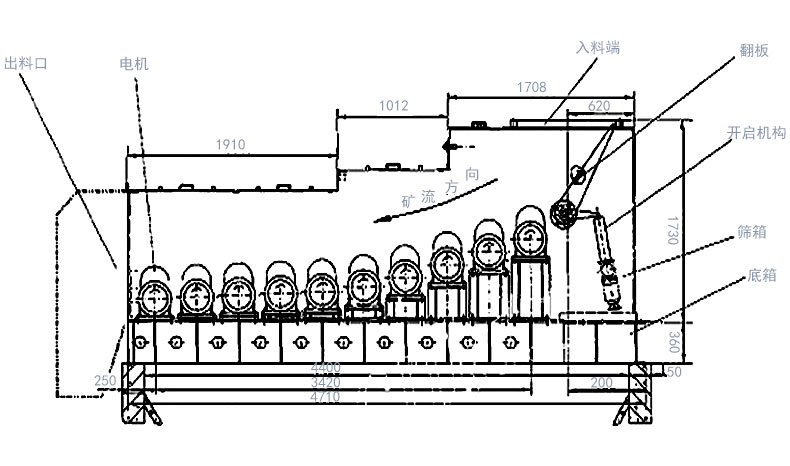

具體如圖1-1 所示 ,篩機的機械結構圖。

圖1-1  篩機的機械結構圖

篩面結構

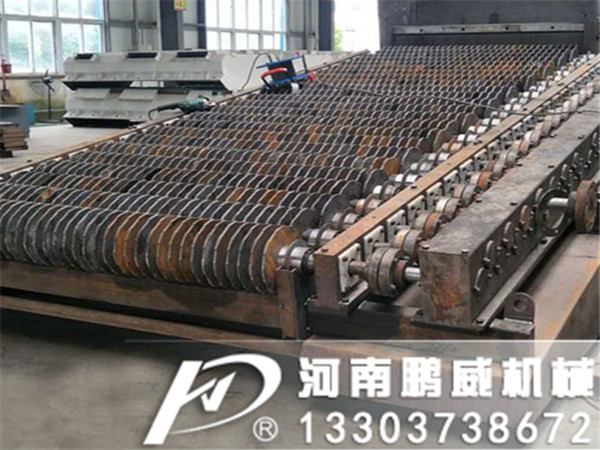

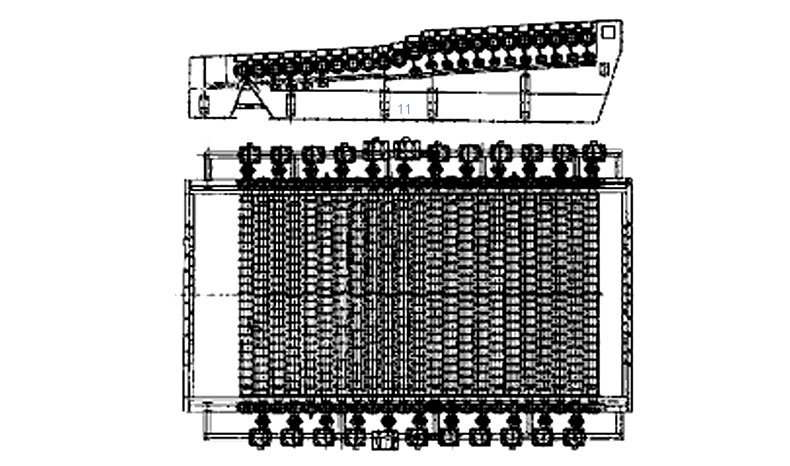

香蕉形滾軸篩有幾根裝有數片梅花形篩片的篩軸 ,并列安裝在機體上構成香蕉形篩面 ,采用機械傳動與電機相連。每根篩軸由小功率電機單獨傳動 ,利于檢修和維護。篩機的滾軸按3 種不同角度順篩機縱向排列 ,并按同一方向旋轉 ,以使物料不僅在篩面上不斷向前運動 ,而且不斷攪拌。

圖1-2  滾軸篩布置圖

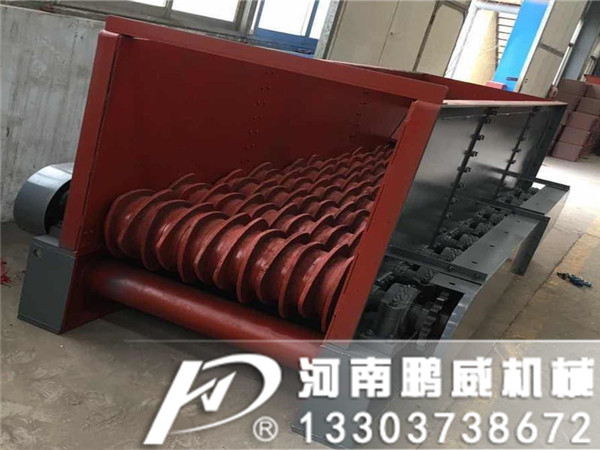

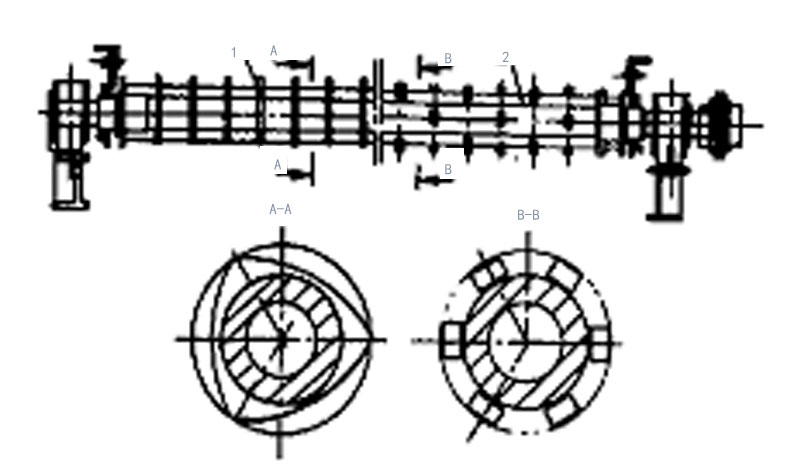

滾軸有篩分軸和破碎軸2 類。篩分軸是在鋼管上焊制三角形凸盤 (見圖 1-3) , 相鄰軸凸盤應錯開。破碎軸是在鋼管上焊制方形凸塊 , 它們布置在滾軸篩中間、破碎輪下方的破碎區 , 方形凸塊起到良好的擠壓作用。在破碎軸兩邊布置的都是篩分軸, 每根篩分軸下裝有 1 個清掃刮板 , 清除滾軸上粘附的煤。

圖1-3  篩分軸和破碎軸
1. 篩分軸   2. 破碎軸

四、滾軸驅動

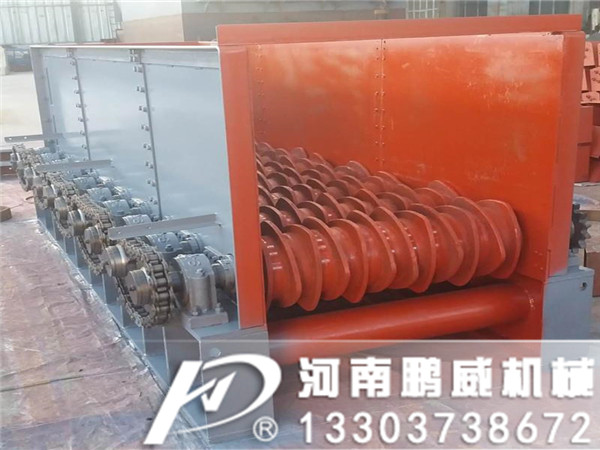

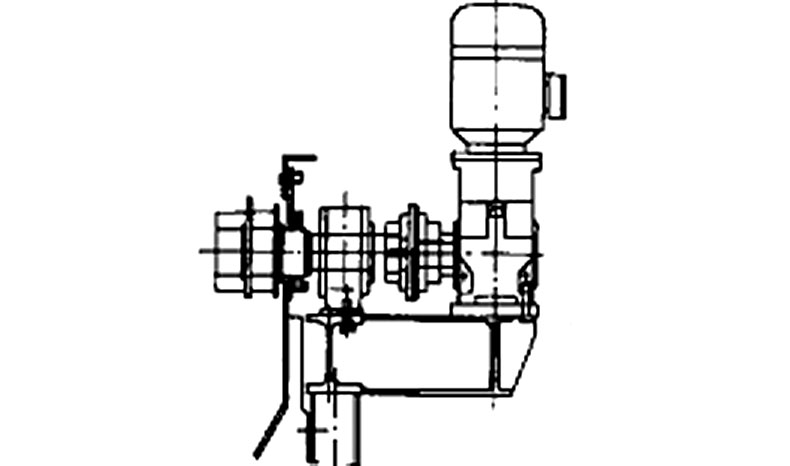

滾軸驅動如圖1-4 所示 , 每根軸由獨立的齒輪馬達驅動。軸本身由2個自調心滾子軸承支撐 ,馬達、錐齒輪減速器通過聯軸器與滾軸相連 , 考慮到滾軸數量較多 , 運行工況惡劣 , 聯軸器采用蛇簧聯軸器 , 許用精度低 , 結構簡單。各個滾軸功率不同 , 馬達功率分 912 kW、715 kW、515 kW 3 種分別配給破碎軸、進料篩分軸和出料篩分軸。滾軸配電為分組設計 , 23 根滾軸共分 4 組 , 起動時可以按物料流向的逆序分組起動 , 避免過高的起動電流 , 也可適應重載停止后重新起動時滾軸篩上有余煤的情況。1 組滾軸中 , 如果有 1 個滾軸過載動作 , 只發出報警信號; 當1 組滾軸中有超過 2 個以上的滾軸發生故障時系統停機。這在確保系統正常運行的同時減少了停機次數。

圖1-4  滾軸驅動

鵬威機械生產的滾軸篩可以根據現場工礦使用情況設計研發定制。
