SZC系列垂直振動提升機
作者 Admin
瀏覽
發布時間 11/11/19
SZC系列垂直振動提升機產品概述:
SZC系列垂直振動提升機是一種新型的垂直振動輸送設備，本機對一切顆粒狀、塊狀、粉狀的固體物料(粘度不大)都可以輸送。廣泛應用于礦山、冶金、機械、建材、化工、橡膠、醫藥、電力、糧食、食品等行業的塊狀、粉狀和短纖維狀固體物料的提升，DZC型振動輸送機在向上提升物料的同時，還可以完成對物料的干燥和冷卻。分開槽式、封閉式兩種結構，并可根據不同的工藝要求，設計物料顆粒分級作用的篩選提升機及設計易燃易爆物料的提升機。
|
SZC系列垂直振動提升機主要特點:
1.產品占地面積小，便于工藝布置。
2.物料可向上輸送，亦可向下輸送。
3.噪音低，結構簡單，安裝、維修便利。
4.結構簡單合理、能耗小,節約電能，料槽磨損小。
|
SZC系列垂直振動輸送機工作原理:
SZC系列垂直振動提升機的驅動裝置振動電機安裝在輸送塔下部，兩臺振動電機對稱交叉安裝，輸送塔由管體和焊接在管體周圍的螺旋輸送槽組成，輸送塔座于減振裝置上，減振裝置由底座和隔振彈簧組成。當垂直輸送機工作時，根據雙振動電機自同步原理，由振動電機產生激振力，強迫整個輸送塔體作水平圓運動和向上垂直運動的空間復合振動，螺旋槽內的物料則受輸送槽的作用，作勻速拋擲圓運動，沿輸送槽體向上運動，從而完成物料的向上（或向下）輸送作業。
|
|
SZC系列垂直振動提升機型號說明:
SZ C-□
┬ ┬ ┬
│ │ │
│ │ │
│ │ │
│ │ └───────── 輸送高度(mm)
│ └───────────- 垂直輸送
└───────────── 振動電機
1.基本型(ZC--口)，為敞開輸送槽結構，用于一股物料無特殊要求的向上(或向下)輸送作業。
2.封閉型(ZC--口F)為封閉輸送槽結構，用于對物料有防塵要求的場合向上(或向下)輸送作業。
SZC系列垂直振動提升機電源控制:
SZC系列垂直振動提升機配套GK型反接制動控制箱。用于使輸送機在停機時，快速通過共振區，防止機器經過共振區時產生較大的振幅，同時具有對電機過流、過載、斷相等保護功能。
|
|
SZC系列垂直振動提升機技術參數表:
|
型號
|
輸送量
(t/h)
|
輸送槽直徑
(mm)
|
輸送寬度
(mm)
|
輸送高度
(m)
|
振次
(min)
|
雙振幅
(mm)
|
電動功率
(kw)
|
重量
(kg)
|
|
SZC300
|
～1.0
|
300
|
77
|
≤2.0
|
960
|
6～7
|
2×0.4
|
680
|
|
SZC500
|
～2.0
|
500
|
140
|
≤3.0
|
6～8
|
2×0.75
|
1010
|
|
SZC550
|
～3.0
|
550
|
152
|
≤3.5
|
6～8
|
2×1.5
|
1190
|
|
SZC600
|
～3.0
|
600
|
163
|
≤4.0
|
6～7
|
2×1.5
|
13210
|
|
SZC800
|
～4.0
|
800
|
224
|
≤4.5
|
6～8
|
2×2.2
|
1590
|
|
SZC850
|
～4.0
|
850
|
224
|
≤5.0
|
6～9
|
2×2.2
|
1750
|
|
SZC900
|
～3.5
|
900
|
185
|
≤6.0
|
6～9
|
2×3.0
|
2100
|
注：表中輸送量按容重1.6噸/米3計。
|
|
|

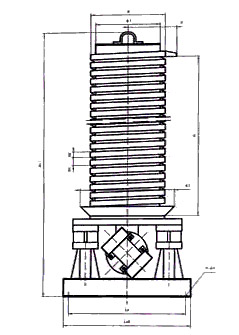

Φ
|
Φ1
|
Φ2
|
H
|
H1
|
H2
|
H3
|
D
|
Lx8
|
Ld×Bd
|
Φd
|
|
SZC300
|
300
|
146
|
500
|
～2000
|
～2750
|
40
|
75
|
270
|
680×680
|
|
11
|
|
SZC500
|
500
|
219
|
850
|
～3000
|
～4020
|
50
|
80
|
475
|
1080×1080
|
880×880
|
13
|
|
SZC550
|
550
|
245
|
900
|
～3500
|
～4530
|
55
|
85
|
500
|
1100×1100
|
900×900
|
13
|
|
SZC600
|
600
|
273
|
950
|
～4000
|
～5150
|
60
|
85
|
525
|
1100×1100
|
900×900
|
15
|
|
SZC800
|
800
|
351
|
1200
|
～4500
|
～5650
|
60
|
90
|
650
|
1300×1300
|
1050×1050
|
15
|
|
SZC850
|
850
|
402
|
1250
|
～5000
|
～6150
|
65
|
100
|
675
|
1400×1400
|
1150×1150
|
17
|
|
SZC900
|
900
|
530
|
1300
|
～6000
|
～7180
|
65
|
110
|
700
|
1600×1600
|
1300×1300
|
17
|
