一、WLS型無軸螺旋輸送機簡介
WLS型無軸螺旋輸送機是我廠技術部門在設計生產各類螺旋輸送機豐富經驗的基礎上，參照國家同類產品，聯合有關科研部門而設計開發的新型輸送機產品。
WLS型無軸螺旋輸送機主要用于環保、造紙、化工、食品、醫藥、飲料等行業輸送站附性較強的物料，糊狀粘稠物料（如化工原料、廢紙漿、麥芽、污泥等）以及易纏繞物料（如生活垃圾），具有獨特優勢。所以無軸螺旋輸送機又稱防纏繞輸送機、垃圾處理輸送機。
二、WLS型無軸螺旋輸送機輸送原理
WLS型無軸螺旋輸送機在輸送原理上與一般螺旋輸送機基本相同：即如同一根旋轉的螺旋軸，帶動一個螺母沿其軸向移動一樣，無軸螺旋輸送機螺旋體相當于螺旋軸，物料相當于螺旋輸送機螺母，當螺旋體連續旋轉時則物料也連續輸送。無軸螺旋輸送機螺旋體為較厚的帶狀葉片，通過無軸螺旋輸送機驅動端驅動，中間無軸，螺旋體與機殼內壁底部襯板接觸（滑動）。
三、WLS型無軸螺旋輸送機特點
無軸螺旋輸送機與傳統有軸螺旋輸送機相比，因為采用了無中心軸設計，使用具有一定柔性的整體鋼制螺旋推送物料,所以具有以下突出優點：
無軸螺旋輸送機抗纏繞性強：因為無中心軸干擾,對于輸送帶狀、粘稠物料、易纏繞物料有特殊的優越性，如用于污水處理廠輸送中細格柵，其柵條凈距50mm的除污機柵渣和壓濾機泥餅等物料，或者垃圾處理場所處理運輸垃圾，能防止阻塞引起的事故。
無軸螺旋輸送機環保性能好。無軸螺旋輸送機采用全封閉輸送和易清洗的螺旋表面，可保證環境衛生和所送物料不受污染、不泄漏。
無軸螺旋輸送機扭距大、能耗低。由于螺旋無軸，物料不易堵塞，排料口不堵塞，因而可以較低速度運轉，平穩傳動，降低能耗。扭距可4000N/m。
無軸螺旋輸送機輸送量大。無軸螺旋輸送機輸送量是相同直徑傳統有軸螺旋輸送機的1.5倍。
無軸螺旋輸送機輸送距離長。單機輸送長度可達60米。并可根據用戶需要，采用多級串聯式安裝，超長距離輸送物料。
無軸螺旋輸送機能機動工作。我公司開發生產的移動型無軸螺旋輸送機，能機動工作，一機多用。既可下方出料，又可端頭出料。采用特制襯板，該機可在高溫下工作。結構緊湊，節省空間，外型美觀，操作簡便，經濟耐用。
四、WLS無軸螺旋輸送機的結構
WLS無軸螺旋輸送機主要由動力裝置、頭部裝配、機殼、無軸螺旋體、耐磨襯板、進料口、出料口、機蓋（需要時）、底座等組成。
1、WLS無軸螺旋輸送機驅動裝置：采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。
2、WLS無軸螺旋輸送機頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。
3、WLS無軸螺旋輸送機機殼：機殼為U型，上部加機蓋（需要時），材質有不銹鋼或碳鋼或玻璃鋼。
4、WLS無軸螺旋輸送機無軸螺旋體：材質為不銹鋼或耐磨鋼。
5、WLS無軸螺旋輸送機耐磨襯板：耐磨的非金屬材料。
6、WLS無軸螺旋輸送機進、出料口：有方形和圓形兩種，用戶無要求時按方形的供貨。
五、WLS型無軸螺旋輸技術參數表
|
|
WLS150
|
WLS200
|
WLS250
|
WLS300
|
WLS400
|
WLS500
|
|
螺旋體直徑 （mm）
|
150
|
184
|
237
|
284
|
365
|
470
|
|
外殼管直徑 （mm）
|
180
|
219
|
273
|
351
|
402
|
500
|
|
允許工作角度 （ α ）
|
0 °～ 30 °
|
0 °～ 30 °
|
0 °～ 30 °
|
0 °～ 30 °
|
0 °～ 30 °
|
0 °～ 30 °
|
|
最大輸送長度 （m）
|
12
|
13
|
16
|
18
|
22
|
25
|
|
最大輸送能力 （t/h）
|
2.4
|
7
|
9
|
13
|
18
|
28
|
|
電機
|
型號
|
L ≤ 7
|
Y90L-4
|
Y100L1-4
|
Y100L2-4
|
Y132S-4
|
Y160M-4
|
Y160M-4
|
|
功率 kW
|
1.5
|
2.2
|
3
|
5.5
|
11
|
11
|
|
型號
|
L>7
|
Y100L1-4
|
Y100L2-4
|
Y112M-4
|
Y132M-4
|
Y160L-4
|
Y160L-4
|
|
功率 kW
|
2.2
|
3
|
4
|
7.5
|
15
|
15
|
六、WLS無軸螺旋輸送機安裝、調試及運行
1、WLS無軸螺旋輸送機設備安裝要求：
a、WLS無軸螺旋輸送機進、出料口現場安裝，應使進出料口的法蘭支撐面與螺旋機的本體軸線平行；與相連接的法蘭應緊密貼合不得有間隙。
b、WLS無軸螺旋輸送機裝好以后，應檢查減速機是否加足潤滑油、若未加則加足之，其后進行無負載試車；在進行連續半小時以上試運轉后，檢查WLS無軸螺旋輸送機裝配的正確性，發現問題應立即停機，處理后再運轉，直至處于良好運行狀態為止。
c、WLS無軸螺旋輸送機運轉應平穩可靠，緊固件無松動現象。減速器無滲油、無異常聲，電氣設備安全可靠。
2、WLS無軸螺旋輸送機使用要求：
a、WLS無軸螺旋輸送機應無負荷起動，即在機殼內沒有物料時起動，起動后方能向WLS無軸螺旋輸送機給料。
b、WLS無軸螺旋輸送機初始給料時，應逐步增加給料量直至達到額定輸送能力，給料應均勻，否則容易造成輸送物料的積塞，驅動裝置的過載，使整臺WLS無軸螺旋輸送機損壞。
c、為了保證WLS無軸螺旋輸送機無負荷起動的要求，WLS無軸螺旋輸送機在停車前應停止加料，等WLS無軸螺旋輸送機機殼內物料完全輸送完畢后方可停止運轉。
d、被輸送物料內不得混入堅硬的大塊物料，避免螺旋卡死而造成WLS無軸螺旋輸送機的損壞。
e、在使用中經常檢測WLS無軸螺旋輸送機各部分的工作狀態、注意各緊固件是否松動，如果發現機件松動，則應立即擰緊螺釘，使之重新堅固。
f、WLS無軸螺旋輸送機的機蓋在機器運轉時不應該取下，以免發生事故。

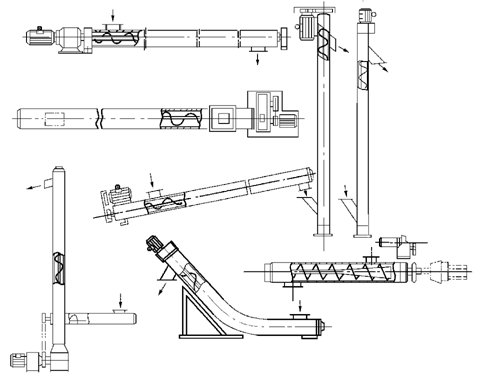

七、WLS無軸螺旋輸送機的結構圖
|
