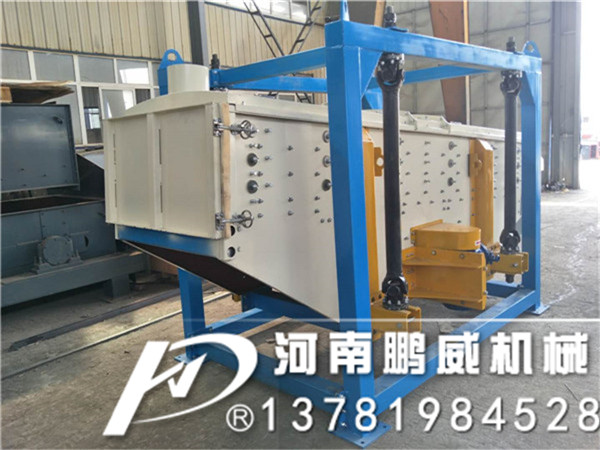

鵬威機械生產的沙漠砂方形搖擺篩-雙箱復式搖擺篩分機最細可以篩分140目以上,相對產量大,篩分精度高就可以選擇方型搖擺篩的使用。專門設計的一種具有高精度大產量的高效篩分設備通過方型精密搖擺篩將振動器發生振動加搖擺運動,傳至篩面,從而使物料在篩機前部迅速分散,從而達到高效篩分之目的。其驅動裝置所產生的振動力是一種繞定軸,方向呈一定規律變化的慣性力,其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據搖擺篩的結構特點及工作原理,其篩面一般為水平或微傾斜布置(傾斜角度為0°~5°)。
特點 :1.設計合理,結構簡單,運行平穩;2.每層篩網均有篩網防堵清理裝置,篩分機在工作狀態下連續不停地對篩網進行清理,篩網幾乎不堵孔,延長運行周期;3.密封效果好,噪音小,低粉塵,改善車間工作環境;4.往復回旋式的運動方式快速的將物料分散篩分;5.無垂直振動,對基礎的動載很小,篩網壽命長。
方形搖擺篩啟動后,篩機搖動體即篩箱在慣性力的作用下作前后往復運動,篩箱帶動篩面作周期性搖動,從而使篩面上的物料隨篩箱一同作定向跳躍式運動。在此期間,小于篩面孔徑的物理通過篩孔落到下層,成為篩下物,大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出,從而完成篩分工作。

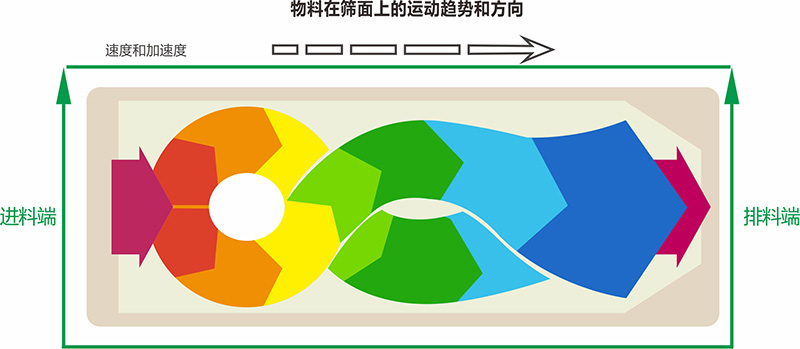

運動軌跡:
同樣或相近的配置,FYBS型搖擺篩比一般慣性振動篩有更高的處理能力和篩分效率,其本質是,該機型可人為的控制物料在篩面上的運動軌跡和滯留時間,即在有限空間,由于物料的運動軌跡為速度和加速度均為變化非線性曲線,所以,物料與篩面有更多接觸機濾,當然也就增加了透篩率。 下圖可形象的說明方型搖擺篩是如何改變和控制物料在篩面上的運動軌跡與滯留時間并進一步提高篩分效率的。
技術參數:
型號 | 有效篩分面積 (m2) |
功率 ? (KW) |
篩面傾角 (°) | 層數 | 回轉頻次 (r/min ) | 篩箱行程 (mm ) |
外形尺寸(mm) AxBxC |
FYBS1030 | 3 | 3 | 5~8 | 1-5 | 180-260 | 25-60 | 3842x1700x1917 |
FYBS1036 | 3.6 | 4442x1700x1917 | |||||
FYBS1230 | 3.6 | 4 | 5~8 | 1-5 | 180-260 | 25-60 | 3842x1900x1917 |
FYBS1236 | 4.32 | 4442x1900x1917 | |||||
FYBS1530 | 4.5 | 5.5 | 5~8 | 1-5 | 180-260 | 25-60 | 3842x220x1917 |
FYBS1536 | 5.4 | 4442x2200x1917 | |||||
FYBS1830 | 5.4 | 7.5 | 5~8 | 1-5 | 180-260 | 25-60 | 3842x2500x1917 |
FYBS1836 | 6.48 | 4442x2500x1917 | |||||
FYBS2030 | 6 | 7.5 | 5~8 | 1-5 | 180-260 | 25-60 | 3842x2700x1917 |
FYBS2036 | 7.2 | 4442x2700x1917 |
