圓振篩全稱叫圓振動篩，是礦用振動篩的常見振動設備，采用圓運動的篩分原理，從而叫做圓振篩。主要在采石場，煤礦，砂石料，礦石，建筑材料行業使用。具有高效、篩分精度高，適合范圍廣等優點。和同規格普通篩機相比，有更大的處理量和更高的篩分效率。也可供選煤、選礦、建材、電力及化工等行業作產品的分級之用。
特點：
7、低合金結構鋼板的采用（Q345C），使設備在-40℃的寒冷地區仍能保證其整體剛度。
工作原理：

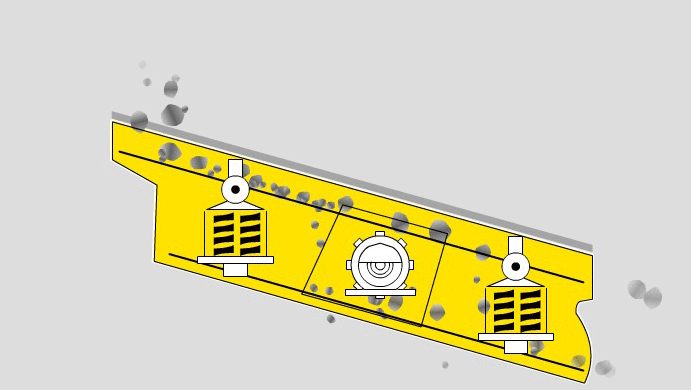

圓振動篩是以單軸，雙軸，三軸塊偏心激振器為激振源，以橡膠支承彈簧為彈性元件，以篩箱激振器等為可動部分的篩分設備。其振動器的軸上裝有相等偏心質量、相同偏心半徑的配重塊。動力由電機經皮帶傳遞至主動軸，再經速比為1的齒輪進行傳動，使軸同速旋轉，從而產生激振力，使篩箱作強制連續的圓運動。物料以此運動為動力，在水平的篩面上沿圓周方向作不斷的拋擲運動，在拋起松散分層的同時向前運動，周而復始地完成粒度分級和向前輸送的過程。
優勢：
圓振動篩驅動能使篩機產生理想的橢圓運動，它兼有圓振動篩和直線振動篩的優點，且橢圓軌跡、振幅可調，可根據實際物料狀況選擇振動軌跡，對難篩分的物料更具優勢；
驅動強迫同步激振，能使篩機獲得穩定的工作狀態，對要求處理量大的篩分尤其有利；
驅動改善了篩框受力狀態，減輕了單個軸承負荷，側板受力均勻, 減少了應力集中點, 改善了篩框的受力條件,提高了篩機的可靠性和壽命，為篩機的大型化奠定了理論基礎。

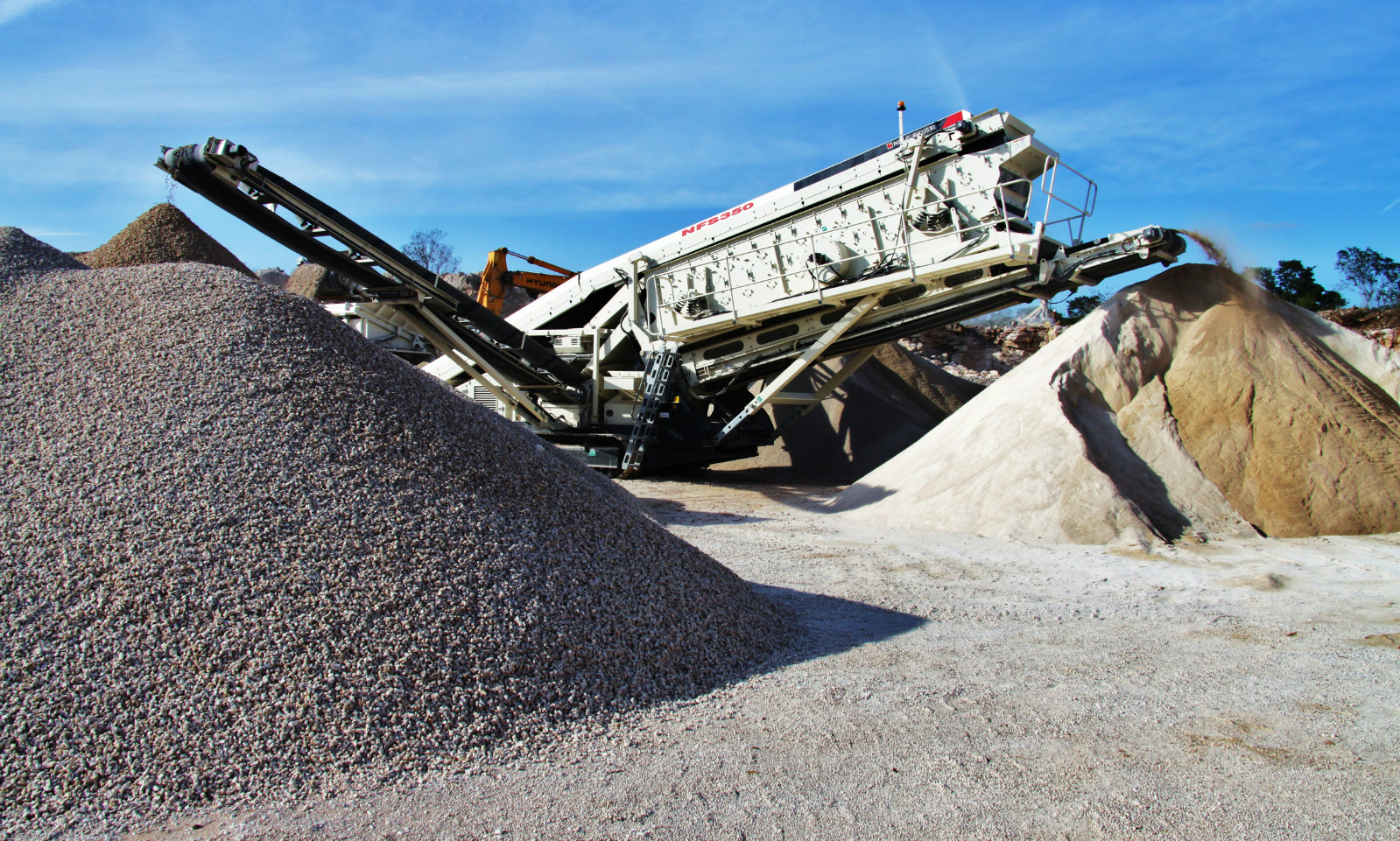

由于其水平安裝，有效的降低了機組高度，能很好的滿足大、中型移動式篩分機組的需要。
軸承稀油潤滑，有效降低了軸承溫度，提高了壽命；
同樣的篩分面積，圓振動篩產量可提高1.3－2倍。
型號及參數：
|
型號
|
篩網層數
|
篩孔尺寸
(mm)
|
配套功率
(KW)
|
振動頻率
(r/min)
|
處理能力
(m3/h)
|
重量
(t)
|
|
2TK1548
|
2
|
5-150
|
22
|
720-875
|
140-650
|
6.7
|
|
3TK1548
|
3
|
5-150
|
22
|
720-875
|
140-650
|
7.5
|
|
4TK1548
|
4
|
5-150
|
30
|
720-875
|
140-650
|
8.3
|
|
2TK1848
|
2
|
5-150
|
22
|
720-875
|
180-700
|
7.5
|
|
3TK1848
|
3
|
5-150
|
30
|
720-875
|
180-700
|
8.6
|
|
4TK1848
|
4
|
5-150
|
30
|
720-875
|
180-700
|
9.7
|
|
2TK1860
|
2
|
5-150
|
30
|
720-875
|
250-850
|
8.2
|
|
3TK1860
|
3
|
5-150
|
30
|
720-875
|
250-850
|
9.9
|
|
4TK1860
|
4
|
5-150
|
37
|
720-875
|
250-850
|
11.6
|
|
2TK2160
|
2
|
5-150
|
37
|
720-875
|
300-1000
|
10.5
|
|
3TK2160
|
3
|
5-150
|
37
|
720-875
|
300-1000
|
12.4
|
|
4TK2160
|
4
|
5-150
|
45
|
720-875
|
300-1000
|
14.3
|
|
2TK2460
|
2
|
5-150
|
37
|
720-875
|
350-1200
|
12.5
|
|
3TK2460
|
3
|
5-150
|
45
|
720-875
|
350-1200
|
14.7
|
|
4TK2460
|
4
|
5-150
|
45
|
720-875
|
350-1200
|
16.9
|
