自定中心振動篩的工作原理很容易理解，看設備名稱大家都能大概地知道振動篩是自定中心的自定中心篩的皮帶輪幾何中心與軸孔中心不同心,二者偏離一個偏心距a,a布置在皮帶輪輪幾何中心與偏心重塊相對的一側。當偏心質量向上運動時，離心慣性力向上，由于運動滯后于激振力180°相位角，故此時篩子向下運動。裝在篩箱上的軸當然也向下運動。此時皮輪幾何中心位于軸的上方a處，當偏心質量向下及篩箱向上運動時，軸向上運動，而皮帶輪幾何中心又位于軸的下方a處。所以，固定于篩箱上的軸是隨篩箱一起運動的。再者自定中心篩是指主軸或被動輪有偏心現象，一般偏心3-5mm，而有振動規律可知，當振幅在最高時，偏心輪在最下方，即有180°相位差，由此原理當篩子主軸原理電機主軸時，通過偏心輪來補償，而圓振篩一般為6-10mm雙振幅，固偏心輪一般偏心3-5mm。即皮帶為受張力，保持不變。

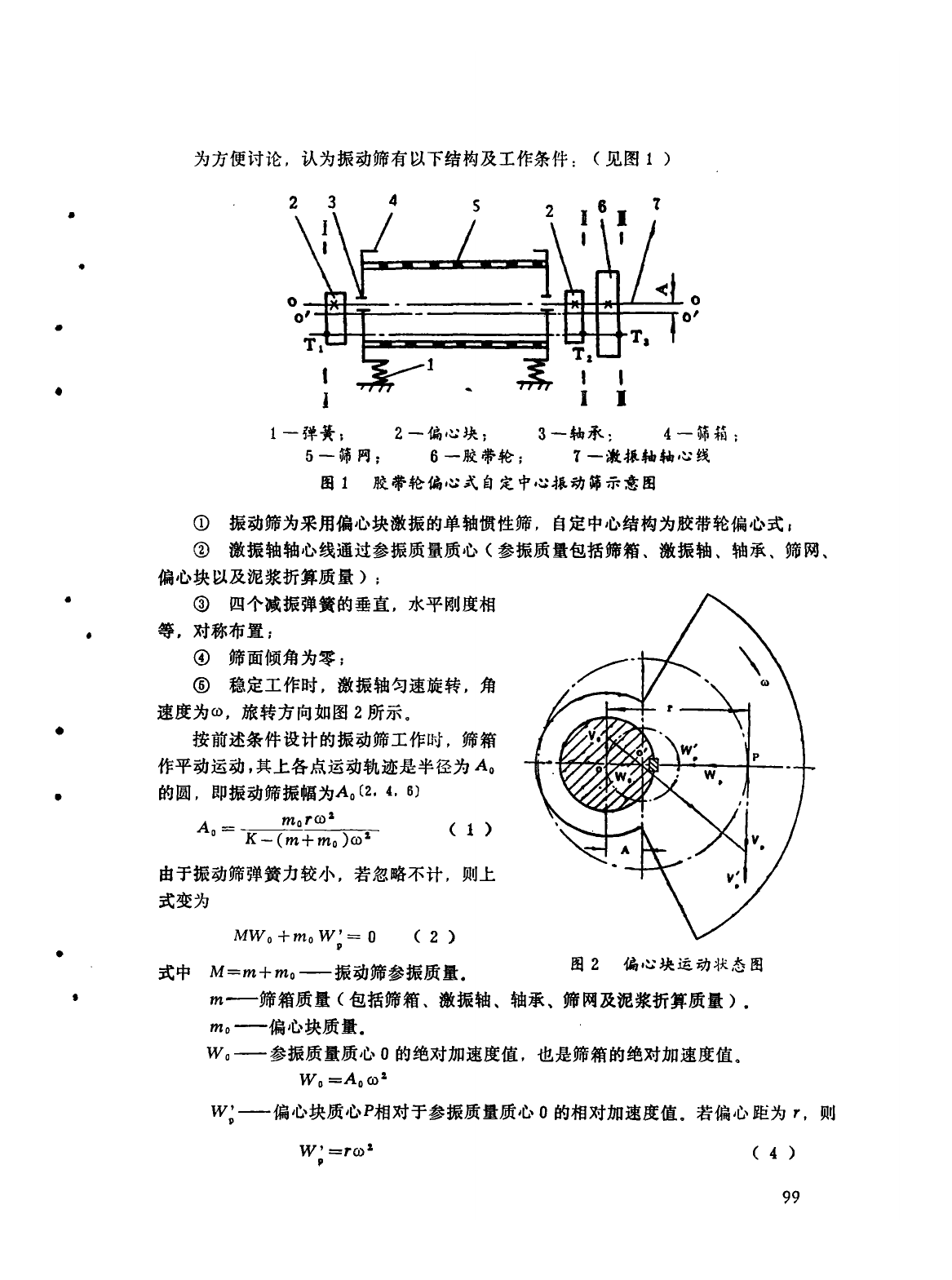

自定中心振動篩的結構工作原理：

自定中心振動篩與慣性振動篩的主要區別在于，慣性振動篩的傳動軸與皮帶輪軸是同心安裝的，而自定中心振動篩的傳動軸與皮帶輪軸不同心。下面對這兩種不同的結構進行簡單的比較。

慣性振動篩在工作過程中，當皮帶輪和傳動軸的中心線作圓周運動時，篩子隨之以振幅A 為半徑作圓周運動，但裝于電動機上的小皮帶輪中心的位R是不變的，因此大小兩皮帶輪中心距將隨時改變，引起皮帶時松時緊，皮帶易于疲勞斷裂，而且這種振動作用也影響電動機的使用壽 命。為了克服這一缺點，出現了自定中心振動篩。

這篇文章是我找的和大家一起分享：

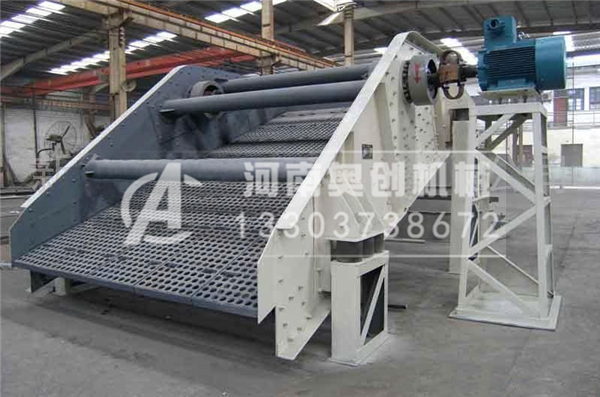

自定中心振動篩的外形圖。它主要由篩箱、振動器、懸吊彈簧等 部分組成。篩箱1用四根帶彈簧的吊桿4懸掛在廠房的樓板或構架上。篩箱與水平的傾角為15°～20°，在土面固定有篩網2和振動器3。篩面可以是單層或雙層。振動器3的軸承座6固定于篩箱側壁。振動器的主軸5的兩端裝有帶偏心重塊的皮帶輪7和飛輪8。主軸中部也有向一方突起的偏心重塊。篩箱的振幅可以通過增減皮帶輪和飛輪上偏心重塊的數量來進行調整。電動機9通過三角皮帶帶動振動器，該振動器的偏心效應與慣性振動篩相同，使整個篩箱產生振動。

振動篩重心是篩子的振幅可以通過增減偏心重塊的重量來進行調整。篩子的振動次數可以用更換小皮帶輪的方法來改變。在篩子啟動和停車過程中，偏心重塊彈出和拉回時對擋塊2有沖擊力，因此應制成由鐵片和膠片墊片所組成的組合件，可以對沖擊力起緩沖作用。
