滾軸布料器也叫滾軸打散布料器，有著很多種的形式，輥軸也有很多種的，有正弦軸，齒輪軸，菱形軸等。滾軸布料器廣泛應用在煤炭，煤礦廠，建筑，礦石分級等行業。滾軸式篩分布料器是合了目前國內常見的振動篩、滾筒篩、滾軸篩、齒輥篩、直線篩、香蕉篩、琴弦篩等有優點，當物料水份較高或含泥煤比例重時，出現篩分效率差、粘堵現象嚴重、且換備件難缺點、故障頻繁、維修工作量大等?；鹆Πl(fā)電廠燃煤鍋爐等相同的行業都是這款設備的用途之地。
結構原理：

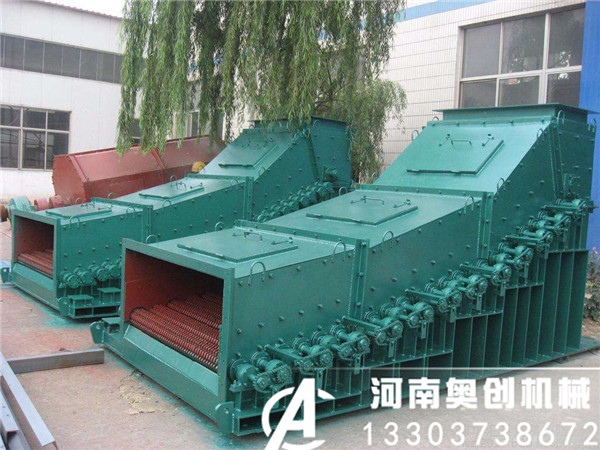

本設備主要由減速電機、振動電機、聯動篩輥、刮刀組、機體殼、變頻程控等部件組成。工作時，電機通過減速器、傳動齒輪驅動篩輥?zhàn)魍蜣D(zhuǎn)動且線速度漸增、勻速振動舒松物料、物料在輥篩面上向前向下滑動加滾動。在滑滾動過程中，勿需破碎的物料落下，大塊物料從輥面滑滾過進入碎煤機。貼輥刮刀清除輥面粘著物、保持輥間距不變。從而達到篩分與均勻布料功能。
滾軸篩布料器也分很多種就是有香蕉型的，水平型，軸也有很多，菱角，橢圓，正弦，齒輪，梅花等多種。

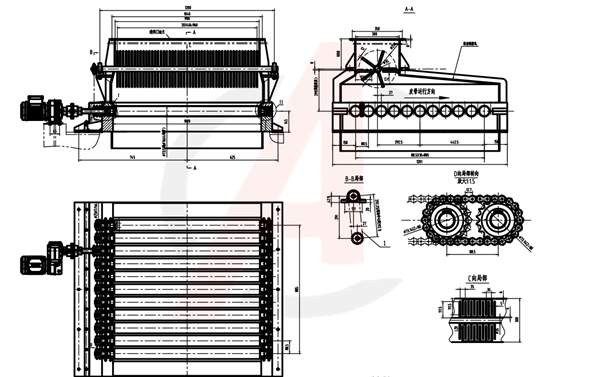

圖紙介紹：
它可將原煤在輸送過程中按不同粒度要求自動進行篩分布料，符合粒度要求的物料通過篩分布料器輥間間隙落入破碎機旁通管道進入下一級輸送，超標準粒度的物料通過篩分布料器均勻輸送進入碎煤機進行破碎，通過采用篩分布料器減小了細碎煤機的工作負荷降低能源消耗、避免原煤過粉碎進而減少環境污染且使碎煤機錘頭磨損均勻，因而延長碎煤機的使用壽命。
|
型號 |
篩輥組數 |
進料粒度 |
產量 |
額定篩分率（％） |
|
GSB-10A |
13 |
100 |
300 |
≥70 |
|
GSB-10B |
13 |
100 |
300 |
≥70 |
|
GSB-12A |
13 |
100 |
400 |
≥70 |
|
GSB-12B |
13 |
100 |
400 |
≥70 |
|
GSB-14A |
13 |
100 |
600 |
≥70 |
|
GSB-14B |
13 |
100 |
600 |
≥70 |
|
GSB-16A |
13 |
100 |
800 |
≥70 |
|
GSB-16B |
13 |
100 |
800 |
≥70 |
