滾軸篩通常被叫做滾軸篩煤機-滾軸布料器等，分為很多種的滾軸形式，有正弦滾軸，波動滾軸等等。在電廠輸煤系統的應用非常普遍，它用于碎煤機前，將煤中大于篩孔的篩上物篩選出來進入碎煤機破碎，小于篩孔的靠自身重力直接落下進入系統。奧創生產的滾軸篩篩軸是按不同的工作角度布置的，所以當物料在工作角度較高的位置運行時速度較快；當物料在工作角度較低的位置運行時速度較平緩。兩種不同速度運行下的物料，在篩面某一位置相匯時開始做軸向運動，這樣就使物料均勻地分布在篩面上，達到了提高篩分效率和篩分精度的目的。

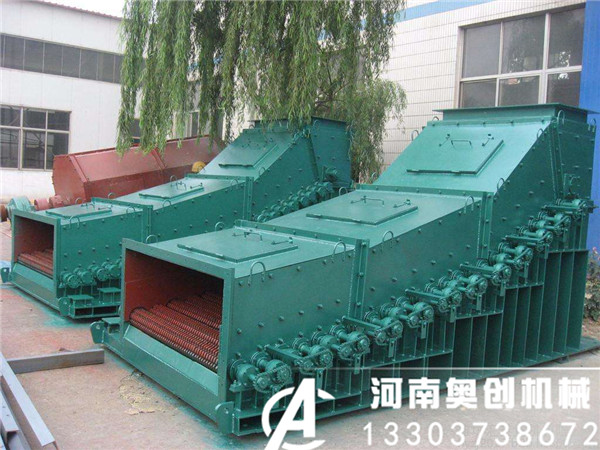

波動式：
滾軸篩工作原理：
滾軸篩由電機、減速機、齒輥、密封罩、支架組成，電機與減速機與齒輥相連接、齒輥成排固定在支架上面，齒輥中間根據篩分的需要留有間隙，工作時，齒輥轉動撥動物料向前運動，大塊物料在齒輥的撥動下向出口方向運動，小于齒輥間隙的物料從設備下方的出料口落下，完成整個篩分工作，設備密封罩上面可以根據工藝要求加贈閘門或觀察口，用來隨時檢查物料的篩分情況。由于滾軸篩篩軸是按不同的工作角度布置的，所以當物料在工作角度較高的位置運行時速度較快；當物料在工作角度較低的位置運行時速度較平緩。兩種不同速度運行下的物料，在篩面某一位置相匯時開始做軸向運動，這樣就使物料均勻地分布在篩面上，達到了提高篩分效率的目的。

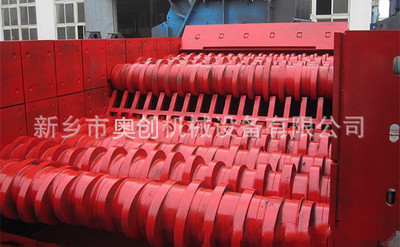

正弦式：

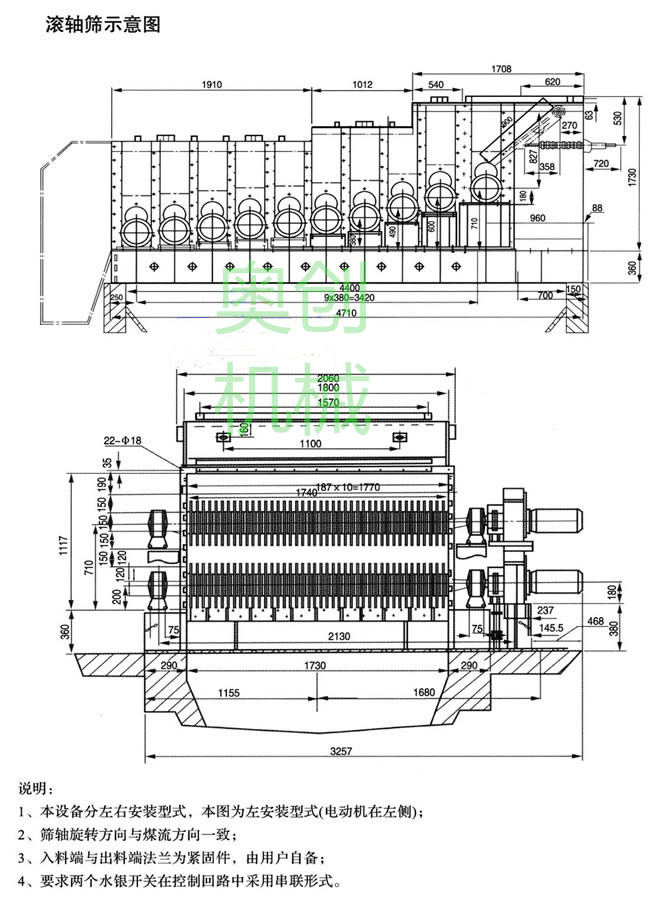

滾動篩結構示意圖：
滾軸篩技術參數：
| 型號 |
篩面寬度 (mm) |
軸數 |
出力 (t/h) |
篩孔尺寸 (mm) |
減速機 | 電動機 |
電機功率 (kw) |
電機轉速 (rpm) |
減速機速比 |
篩軸轉速 (rpm) |
長×寬×高 (mm) |
||
| 型號 | 臺數 | 型號 | 臺數 | ||||||||||
| GS10-06A | 1000 | 6 | 300 | 55×65 |
YZX132M121 YZX132M221 |
6 | YGb132M2-10 | 6 | 6×1.25 | 550 | 5.47 | 100.5 | 2170×1955×1300 |
| GS10-09A | 1000 | 9 | 500 | 55×65 |
YZX132M121 YZX132M221 |
9 | YGb132M2-10 | 9 | 9×1.25 | 550 | 5.47 | 100.5 | 3100×1955×1300 |
| GS10-12A | 1000 | 12 | 700 | 55×65 |
YZX132M121 YZX132M221 |
12 | YGb132M2-10 | 12 | 12×1.25 | 550 | 5.47 | 100.5 | 4030×1955×1300 |
| GS14-09A | 1400 | 9 | 1000 | 60×80 |
YZX132M121 YZX132M221 |
5 4 |
YZG132M1 YZG132M2 |
5 4 |
4×3.7 |
908 915 |
12.5 |
72.6 73.2 |
3440×2691×1500 |
| GS14-12A | 1400 | 12 | 1200 | 60×80 |
YZX132M121 YZX132M221 |
7 5 |
YZG132M1 YZG132M2 |
7 5 |
7×2.2 5×3.7 |
908 915 |
12.5 |
72.6 73.2 |
4400×2691×1500 |
| GS14-15A | 1400 | 15 | 1500 | 60×80 |
YZX132M121 YZX132M221 |
9 6 |
YZG132M1 YZG132M2 |
9 6 |
9×2.2 6×3.7 |
908 915 |
12.5 |
72.6 73.2 |
5360×2691×1500 |
| GS18-12A | 1800 | 12 | 1500 | 60×80 |
YZX132M121 YZX132M221 |
7 5 |
YZG132M1 YZG132M2 |
7 5 |
7×2.2 5×3.7 |
908 915 |
12.5 |
72.6 73.2 |
4400×3091×1800 |
| GS18-15A | 1800 | 15 | 2000 | 60×80 |
YZX132M121 YZX132M221 |
9 6 |
YZG132M1 YZG132M2 |
9 6 |
9×2.2 6×3.7 |
908 915 |
12.5 |
72.6 73.2 |
5360×3091×1800 |
| GS18-18A | 1800 | 18 | 2500 | 60×80 |
YZX132M121 YZX132M221 |
11 7 |
YZG132M1 YZG132M2 |
11 7 |
11×2.2 7×3.7 |
908 915 |
12.5 |
72.6 73.2 |
6320×3091×1800 |
注：以上滾軸篩型號尺寸為標準機型，如用戶有特殊要求可量身定做。
滾軸篩特點：
滾軸篩設備可做成密封結構或敞開結構；滾軸篩設備工作中對地面的動載荷沖擊小、噪音低；
滾軸篩設備電機可采用變頻電機、轉速可以無極調速；
滾軸篩設備齒輥葉片，有多種形式，可以做成Q235、16Mn、304不銹鋼、合金鋼鑄件等多種材質滿足客戶的不同需求；
