奧創生產的平面回轉篩也叫平面回旋篩-平面往復篩，用來篩分化工原材料、糧食加工、耐火材料等行業物料主要振動粉末顆粒狀物料進行篩分的一種篩分機械，它是全新型技術研發生產的一種篩分機，本機具有設計合理，結構簡單，運行平穩，全封閉結構，無塵染，防堵孔，防粘網等優點。特別是對吸濕性強、粘性大、易堵孔和粘網的尿素篩分更為明顯。由于采用了平面回轉運動原理，有效的降低了設備的動靜比和基礎動載荷。該設備采用平面回轉圓周運動，網下有自動清理設備，較傳統的直線篩而言，提高了絲網壽命，噪音小，篩分面積大，將效率由原來的93～95提高到了98.5。
奧創平面回轉篩特點：無垂直振動，篩網壽命長（6-12個月）；每層篩網均設有篩網防堵清理裝置。篩網不堵孔，延長運行周期。篩分機在工作狀態下連續不停地進行地對篩網進行清理;由于采用平面回轉原理，明顯改善了物料的分布狀態，從而提高了篩面有效利用率，最終提高篩分效率，降低了成品物料中的粉末含量；全封閉結構無粉塵污染，改善操作售貨員的工作不環境；對基礎的動載很小。
平面回轉篩突出的主要優勢：外形精美，節能環保，密封性能好，產量大，篩分精度高。節能環保，使用壽命長，篩分精度高，操作簡單，符合國內用戶生產工藝要求。種類齊全，單層、多層隨意選用，出料口360°任意旋轉，適合連續流水線生產振動篩配件供應商，可隨意選用相關配件，運行安全可靠，節省維護成本精準定位，專業工程師設計，多種樣式結合，可對顆粒、粉末、漿液類物料進行有效篩分。

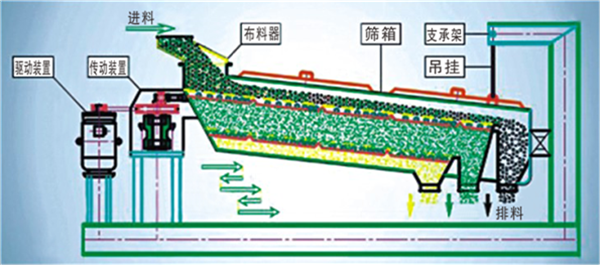

平面回轉篩工作原理：平面回旋篩又稱往復篩，其驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據回旋篩的結構特點及工作原理，其篩面一般為水平或微傾斜布置。回旋篩的工作原理為:篩機啟動后，篩機搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動，期間，小于篩面孔徑的物理通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出，最終完成篩分工作。在篩理過程中，不斷跳動的彈性跳動小球，有效地防止物料堵塞篩孔，保證了篩理的高效率。平衡塊使篩體在運動的過程中各個方向的慣性力都得以平衡，從而保證了篩體運動的平穩性。

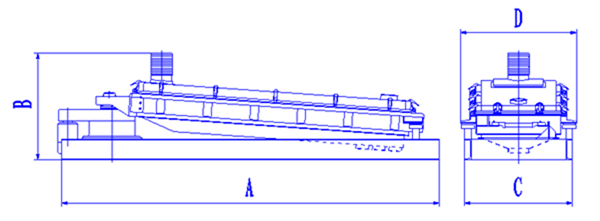

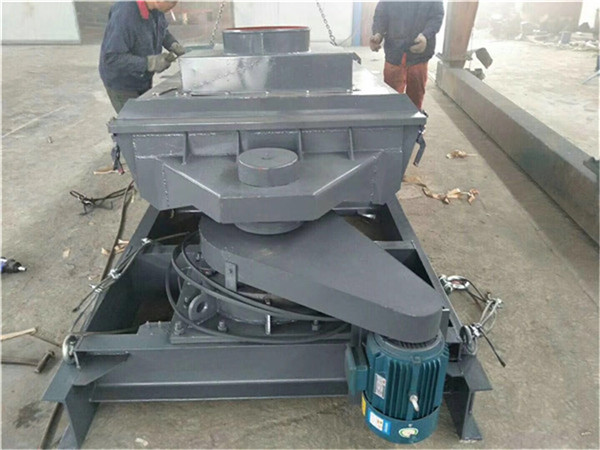

奧創平面回轉篩外形圖：

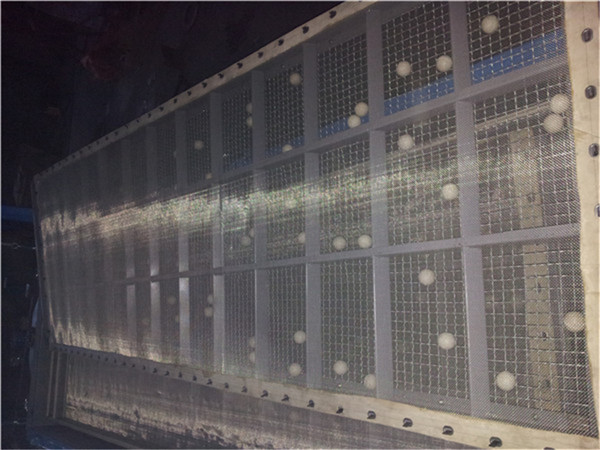

奧創平面回轉篩內部篩網：
平面回轉篩的操作細節：
我們的平面回轉篩分設備應有穩定的基礎。操作和安裝是有著密切關系的。
（1） 平面回轉篩出廠前已將篩網裝妥，使用過程中的平面回轉篩篩網更換可自己更換。
（2） 平面回轉篩開機前，應先檢查平面回轉篩各壓緊螺栓的緊固程度，及平面回轉篩各料口的位置是否與接料器對正，并觀察振動電機是否能正常轉動及彈簧受力有無阻礙，檢查各層篩網是否壓緊。
（3） 當平面回轉篩接入電氣控制盤之前，應首先對電氣控制盤進行檢查。線路接通后觀察振動電機旋轉方向是否是順時針方向, (備注：否則應改變相序)運轉是否正常，有無異噪聲。
（4） 調節振動電機上下偏心塊的相位角，以適應各種物料篩分情況。
安裝調試操作步驟和安裝調試注意事項 ：
1. 機器在安裝前，首先必須參照裝箱單檢查零部件是否齊全和損壞。
2. 一定要參照安裝圖進行安裝，其中支承底架一定要水平安裝在基礎上，基礎必須具有足夠的剛度和強度，來支承平面回轉篩（大顆粒尿素篩）的全部動負荷以及靜負荷。
3. 可利用篩箱耳軸吊運篩機，不可直接掛在激振器上吊運整個篩子。
4. 安裝篩機時，應確保篩箱與料斗、料槽等一類非運動件之間保持最小75mm間隙。
5. 設備安裝后，篩面左右保持水平，否則，可在彈簧座與支承件間墊薄鐵片進行調整。
6. 彈簧必須處于垂直狀態，彈簧固定架固定在篩箱的耳軸上。
7. 平面回轉篩（大顆粒尿素篩）驅動方向定為，站在給料端，面對物料流動方向，觀察電機位置，左手方為左向驅動，右手方為右向驅動。本平面回轉篩（大顆粒尿素篩）采用對稱設計，兩側均有皮帶輪。更換電機位置可實現改變左右驅動方向。
8. 確保V帶張力有充分的調整量，兩個皮帶輪端面調整在一個平面內。
9. 試車前必須用手（或其它方法）轉動激振器。轉動靈活，無卡阻現象時，方可開動機器。
10. 安裝調整結束后，應進行不少于2小時空載試運轉，要求運轉 平穩，無異常噪音，軸承最高溫度不超過75℃。
11. 用戶可根據現場使用情況，通過適當增減副偏心塊的數量、調 整振幅的大小，以達到理想的篩分效果。
|
層數 |
型號 |
篩面規格 |
篩箱行程 |
電動機 |
A |
B |
C |
D |
重量 |
|
|
功率 |
轉速 |
|||||||||
|
1 |
ACPM1000X1400 |
1000X1400 |
63.5 |
1.5 |
960 |
2731 |
962 |
1168 |
1200 |
715 |
|
ACPM1000X2100 |
1000X2100 |
63.5 |
1.5 |
960 |
3285 |
962 |
1156 |
1200 |
980 |
|
|
ACPM1000X3000 |
1000X3000 |
63.5 |
1.5 |
960 |
4484 |
1035 |
1194 |
1251 |
1200 |
|
|
ACPM1500X2100 |
1500X2100 |
63.5 |
1.5 |
960 |
3460 |
1003 |
1708 |
1759 |
1380 |
|
|
ACPM1500X3000 |
1500X3000 |
76 |
2.2 |
960 |
4232 |
1362 |
1778 |
1892 |
1340 |
|
|
ACPM1500X3600 |
1500X3600 |
76 |
5.5 |
960 |
5098 |
1352 |
1956 |
2048 |
2410 |
|
|
ACPM1200X3600 |
1200X3600 |
76 |
5.5 |
960 |
5263 |
1327 |
2464 |
2556 |
2020 |
|
|
2 |
ACPM1000X2100 |
1000X2100 |
63.5 |
1.5 |
960 |
3743 |
1121 |
1308 |
1378 |
1400 |
|
ACPM1000X3000 |
1000X3000 |
76 |
4 |
960 |
4575 |
1317 |
1270 |
1546 |
1840 |
|
|
ACPM1500X2100 |
1500X2100 |
63.5 |
4 |
960 |
3728 |
1330 |
1781 |
1946 |
1710 |
|
|
ACPM1800X3600 |
1800X3600 |
76 |
7.5 |
960 |
5305 |
1500 |
2256 |
2459 |
3880 |
|
|
ACPM1500X3000 |
1500X3000 |
76 |
7.5 |
960 |
4765 |
1397 |
1956 |
2159 |
2780 |
|
|
ACPM1500X3600 |
1500X3600 |
76 |
7.5 |
960 |
5365 |
1368 |
2032 |
2159 |
3180 |
|
|
3 |
ACPM1000X2100 |
1000X2100 |
63.5 |
5.5 |
960 |
4854 |
1422 |
1435 |
1549 |
2150 |
|
ACPM1500X3000 |
1500X3000 |
76 |
5.5 |
960 |
4765 |
1391 |
1956 |
2159 |
3200 |
|
|
ACPM1800X3600 |
1800X3600 |
76 |
7.5 |
960 |
5200 |
1500 |
2400 |
2500 |
4170 |
|
|
ACPM2000X5000 |
2000X5000 |
92 |
11 |
960 |
5400 |
2000 |
2750 |
2810 |
5500 |
|
