鱗板輸送機式一款耐高溫可輸送粉狀塊狀物料的輸送機，廣泛應用于礦山，鑄造，建筑，化工等行業，鱗板輸送機具有結構簡單、運行可靠、使用壽命長,安裝維修簡單等特點，除粘度特別大的物料外,一般固態物料和成件物均可用它輸送，而且輸送能力大。對于高溫物料的輸送設備，板式輸送機(鱗板機）最合適。
輸送機的特點：
1、適用范圍廣，除粘度特別大的物料外，一般固態物料和成件物均可用它輸送；
2、輸送能力大。特別是鱗板板式輸送機（一般稱為雙鏈有擋邊波浪型板式輸送機）的生產能力可高達1000t/h；
3、牽引鏈的強度高，可用作長距離輸送；
4、輸送線路布置靈活。與帶式輸送機相比，板式輸送機可在較大的傾角和較小的彎曲半徑的條件下輸送，因此布置的靈活性較大。板式輸送機的傾角可達30°-35°，彎曲半徑一般約為5-8m；
5、在輸送中可進行分類、干燥、冷卻或裝配等各種工藝加工；
6、運行平穩可靠。 板式輸送機的傾角可達30°-35° 彎曲半徑一般約為5-8m 5、在輸送中可進行分類、干燥、冷卻或裝配等各種工藝加工 是一種以鏈板為承載面 由馬達減速機為動力傳動的傳送裝置；
工作原理:
鱗板輸送機由頭輪裝置、鱗板鏈條裝置、尾輪張緊裝置、機架和驅動裝置組成。驅動裝置的電機通過減速機帶動頭部鏈輪軸轉動，鱗板和鏈條通過螺栓轉配一體，鱗板鏈條裝置中的牽引鏈與鏈輪相嚙合。鏈輪帶動鏈條及鱗板沿輸送機的縱向中心線運動，而鏈條上的滾輪則沿著固定在機架上的軌道行走，從而完成輸送工作。鱗板輸送機對物料粒度、塊狀、工作環境無特殊要求,運送單個物料（件）的重量可達70-120kg，輸送機長度可達40-80米且允許25°傾角輸送。鱗板輸送機有輕型、中型、重型之分。

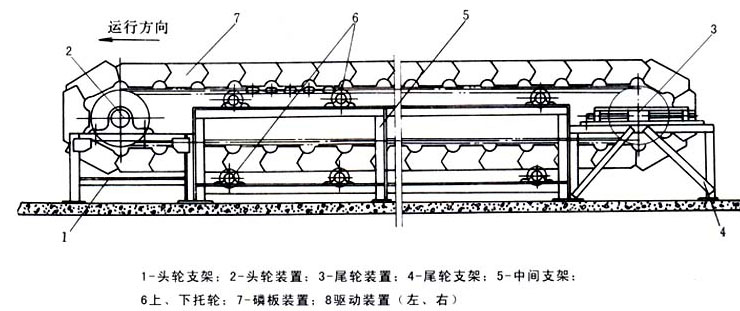

外形圖：
鱗板輸送機)是以閉合的、循環運行的鏈條為牽引構件，用對接的或搭接的平形板、波浪板以及槽型或箱型等構件作為承載構件的輸送設備。牽引構件與承載構件組成鏈板組合裝置；牽引鏈條可以通過鏈條附件與承載構件相連，也可以與承載構件直接相連。承載構件自身承載，并通過滾輪或固定在支架上的托輥來支承。
技術參數：
| 規格型號 | 生產能力t/h | 物料粒度mm | 運行速度m/s | 輸送長mm | 電機型號 | 功率KW | 減速度型號 |
| BL400 | 20 | 130 | 0.8-3 | ~10 | JZT－31-4 | 2.2 | JZQ250 |
| >10-20 | 32-4 | 3 | 350 | ||||
| >20-30 | 41-4 | 4 | 350 | ||||
| >30-40 | 42-4 | 5.5 | 400 | ||||
| BL500 | 25 | 150 | 0.8-3 | ~10 | 32-4 | 3 | 350 |
| >10-20 | 41-4 | 4 | 400 | ||||
| >20-30 | 42-4 | 5.5 | 400 | ||||
| >30-40 | 51-4 | 7.5 | 500 | ||||
| BL650 | 35 | 200 | 0.8-3 | ~10 | 41-4 | 4 | 400 |
| >10-20 | 42-4 | 5.5 | 500 | ||||
| >20-30 | 51-4 | 7.5 | 500 | ||||
| >30-40 | 52-4 | 10 | 650 | ||||
| BL800 | 55 | 280 | 0.8-3 | ~10 | 42-4 | 5.5 | 500 |
| >10-20 | 51-4 | 7.5 | 650 | ||||
| >20-30 | 52-4 | 10 | 650 | ||||
| >30-40 | 61-4 | 13 |
750 |
