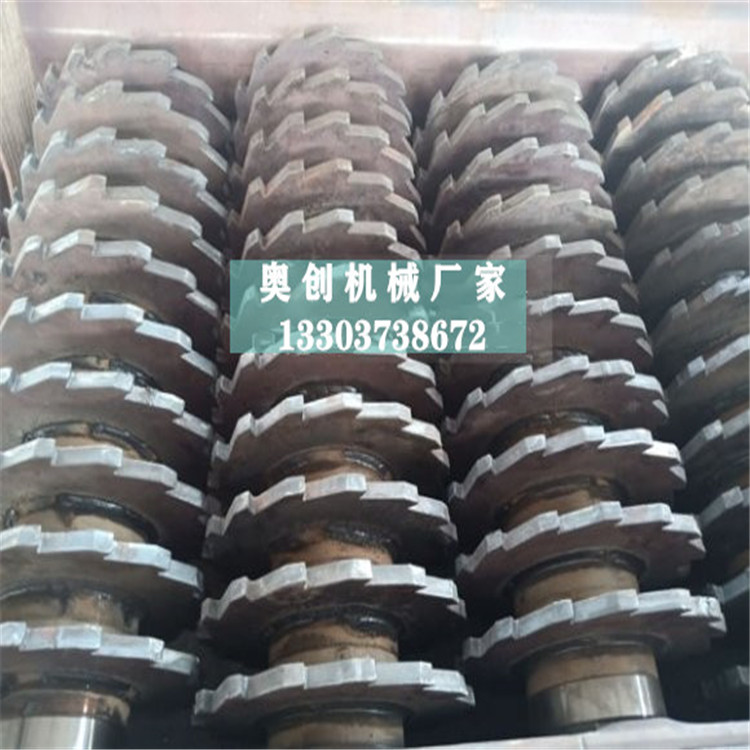

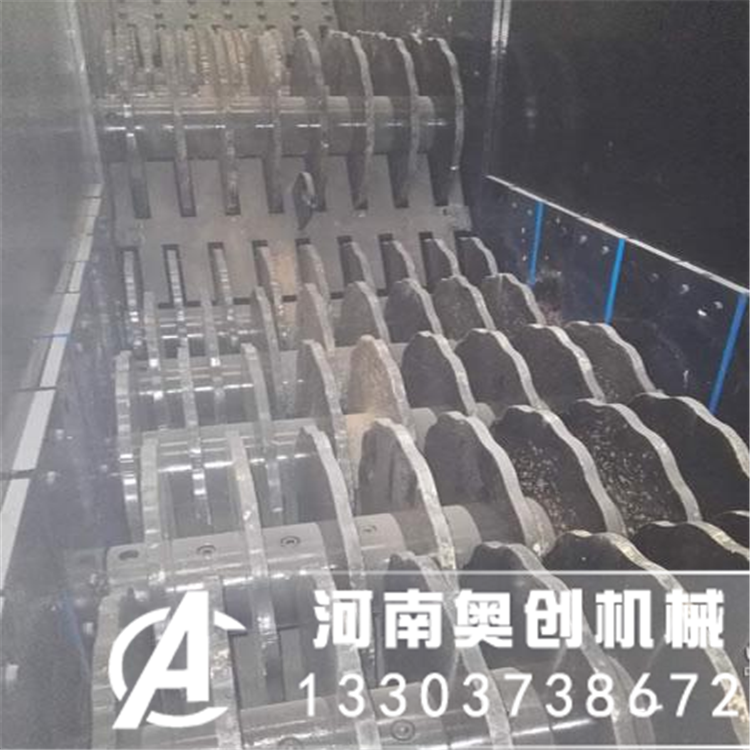

滾軸交叉篩是滾軸篩的一種形式對煙煤、無煙煤、褐煤、煤矸石、石頭、礦石、石灰石、鵝卵石、石英石等物料篩分作用明顯，單獨驅動靈活無卡阻電廠輸煤專用每個篩軸均由電機減速機單獨驅動，即每一組篩軸均設有一套驅動裝置。各篩軸同向等速旋轉且有過載能力。各轉動部件轉動靈活，沒有卡阻現象。適用于燃煤火力發電廠輸煤系統和煤礦選煤系統，對煤炭粒度進行篩分。篩軸多角度聯軸器連接梅花狀篩片篩軸多角度合理布置，在設備入口段篩軸和水平夾角為15°，在出口段篩軸和水平夾角為5°，使煤料進入設備先經初步粗篩后再進行二次細篩，提高篩分效率并防止堵煤。減速機與滾軸篩聯軸器采用彈性柱銷聯軸器連接；任一組篩軸發生故障燃煤可在前一篩軸推動下越過故障篩軸繼續前進，設備可以照樣運行。篩軸、篩片等易損件容易更換;篩片采用梅花狀篩片，并且交錯布置，不僅有利于煤料的輸送，而且能減小相鄰篩軸形成的死角，避免卡塞。

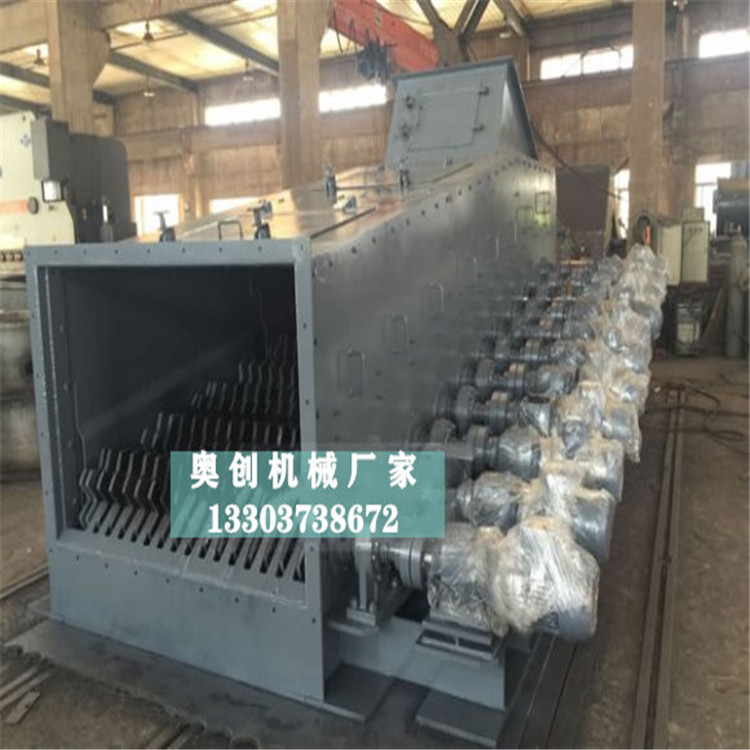

滾軸篩的篩面由很多根平行排列的、其上交錯地裝有篩盤的輥軸組成，滾軸通過鏈輪或齒輪傳動而旋轉，其轉動方向與物料流動方向相同。為了使篩上的物料層松動以便于透篩，篩盤形狀有偏心的和異形的。為防止物料卡住篩軸，裝有安全保險裝置。滾軸篩全部為座式，有左傳動和右傳動之分，又分帶走輪和不帶走輪的，帶走輪的可在鋼軌上移動。GZS滾軸篩是燃煤發電廠輸煤系統的重要設備之一，在冶金、化工、建材、煤炭系統均可廣為使用，深受擁護好評。GZS滾軸篩的篩面由很多根平行排列的、其上交錯地裝有篩盤的輥軸組成，滾軸通過鏈輪或齒輪傳動而旋轉，其轉動方向與物料流動方向相同。為了使篩上的物料層松動以便于透篩，篩盤形狀有偏心的和異形的。為防止物料卡住篩軸，裝有保險裝置。滾軸篩全部為座式，有左傳動和右傳動之分，又分帶走輪和不帶走輪的，帶走輪的可在鋼軌上移動。
工作原理：
由于篩軸是按不同的工作角度布置的，所以當物料在工作角度較高的位置運行時速度較快；當物料在工作角度較低的位置運行時速度較平緩。兩種不同速度運行下的物料，在篩面某一位置相匯時開始做軸向運動，這樣就使物料均勻地分布在篩面上，達到了提高篩分效率的目的。
技術參數：
|
型號 |
篩面寬度 |
軸數 |
出力 |
篩孔尺寸 |
減速機 |
電動機 |
電機功率 |
電機轉速 |
減速機速比 |
篩軸轉速 |
長×寬×高 |
||
|
型號 |
臺數 |
型號 |
臺數 |
||||||||||
|
GZS10-06A |
1000 |
6 |
300 |
55×65 |
YZX132M121 |
6 |
YGb132M2-10 |
6 |
6×1.25 |
550 |
5.47 |
100.5 |
2170×1955×1300 |
|
GZS10-09A |
1000 |
9 |
500 |
55×65 |
YZX132M121 |
9 |
YGb132M2-10 |
9 |
9×1.25 |
550 |
5.47 |
100.5 |
3100×1955×1300 |
|
GZS10-12A |
1000 |
12 |
700 |
55×65 |
YZX132M121 |
12 |
YGb132M2-10 |
12 |
12×1.25 |
550 |
5.47 |
100.5 |
4030×1955×1300 |
|
GZS14-09A |
1400 |
9 |
1000 |
60×80 |
YZX132M121 |
5 |
YZG132M1 |
5 |
4×3.7 |
908 |
12.5 |
72.6 |
3440×2691×1500 |
|
GZS14-12A |
1400 |
12 |
1200 |
60×80 |
YZX132M121 |
7 |
YZG132M1 |
7 |
7×2.2 |
908 |
12.5 |
72.6 |
4400×2691×1500 |
|
GZS14-15A |
1400 |
15 |
1500 |
60×80 |
YZX132M121 |
9 |
YZG132M1 |
9 |
9×2.2 |
908 |
12.5 |
72.6 |
5360×2691×1500 |
|
GZS18-12A |
1800 |
12 |
1500 |
60×80 |
YZX132M121 |
7 |
YZG132M1 |
7 |
7×2.2 |
908 |
12.5 |
72.6 |
4400×3091×1800 |
