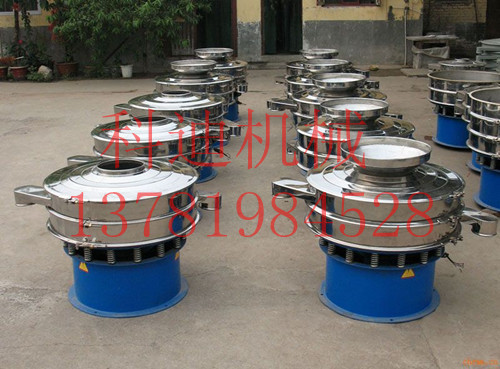

S49旋振篩

作者 Admin 瀏覽發布時間 11/11/01

S49A型旋振篩技術參數

產品概述　　旋振篩是一種高精度篩分機械，特別適用于細粒、微分的分級處理。可用于干式、濕式篩分，可疊加多層篩面，篩框及曬面可用多種材料及結構形式，全封閉結構，無粉塵溢散。工作原理　　S49-系列旋振篩采用普通電機或振動電機做動力源。工作時振動器軸高速旋轉，其兩端的偏心體形成一貫性力，篩體在此力的作用下產生復旋性振動，其運動軌跡為空間三維曲線，此曲線在水平面的投影為圓，在兩垂直面上的投影為橢圓。調整兩偏心體的夾角，可以改變物料在篩面上的流動方式，以達到不同的篩分效果。適用范圍 1、化工行業：樹脂顏料、藥品、油脂、滅火劑、橡膠、塑料。 2、磨料、玻璃、陶瓷行業：硅砂、氧化鋁、研磨料、玻璃粉、耐火材料。 3、食品行業：糖、鹽、堿、味精、淀粉、奶粉、豆漿、酵母、果汁、花粉、食品添加劑。 4、造紙行業：白土泥漿、黑白液、填料液、廢液、早紙液。 5、煉鐵、礦業：石英砂、礦石、氧化鈦、氧化鋅。 6、機械行業：鑄造砂、粉末冶金、電磁材料、金屬粉。 7、其它：碳黑、輕鈣、添加劑、珍珠粉、催化劑

參數名稱型號規格	S49A 400	S49A 600	S49A 800	S49A 1000	S49A 1200	S49A 1400	S49A 1500	S49A 1600	S49A 1800	S49A 2000
公稱直徑 (mm)	400	600	800	1000	1200	1400	1500	1600	1800	2000
有效篩面面積(m²⁾	0.09	0.23	0.43	0.66	0.99	1.34	1.58	2.01	2.32	2.9
有效篩面直徑(mm)	340	540	740	916	1126	1310	1416	1520	1720	1920
篩網規格 (目/in)	2-400
物料粒數(mm)	＜10			＜20				＜30
振次(r.p.m)	1480	1480	1480	1480	1480	1480	1480	1480	1480	1480
層數	1-3	1-3	1-3	1-3	1-3	1-3	1-3	1-3	1-3	1-3
功率(kw)	0.18	0.25	0.55	1.1	1.1	1.5	1.5	1.5	2.2	2.2

1、采用立式電機作為振動源，整機結構緊湊，重量輕，重心低，運轉平穩。維修方便，檢修量小。
2、S49-I形機篩網安裝為帶V型曹的上、下壓網圈結構，張緊力大，網面平整，不易松弛。
3、S49-Ⅱ型機篩網安裝為扣網型，該結構簡單，壓網可靠，安裝、更換篩網簡便快捷。
4、篩網下裝有彈跳球，振動過程中不斷擊打篩網，以防物料顆粒堵塞網孔。
5、層（框）間裝有橡膠圈，外有緊固帶鎖緊，密封可靠，無粉塵外溢。

規格\|尺寸mm		S49A 400	S49A 600	S49A 800	S49A 1000	S49A 1200	S49A 1400	S49A 1500	S49A 1600	S49A 1800	S49A 2000
A(φ)		400	600	800	1000	1200	1400	1500	1600	1800	2000
B(φ)		114	158	200	250	250	350	360	400	450	500
C(φ)		400	500	680	800	980	1100	1200	1300	1550	1720
D		340	478	480	535	535	585	610	620	696	786
E		456	594	600	740	740	752	777	788	919	1039
F		531	691	715	880	880	892	917	969	1100	1220
G		606	788	830	1025	1025	1032	1057	1150	1281	1401
H	1層	590	780	810	960	960	1090	1120	1190	1511	1541
	2層	670	880	930	1105	1105	1235	1265	1375	1697	1727
	3層	750	980	1050	1250	1250	1380	1410	1560	1760	1790
K(φ)		86	106	120	150	150	200	200	220	260	280
M(φ)		350	450	600	720	900	1020	1120	1220	1450	1620
N(φ)		4-12	4-12	6-12	6-14	6-14	6-16	6-16	6-16	6-18	6-20
Q		650	840	1180	1380	1680	1900	1960	2100	2490	2510

型號規格參數名稱	S49B 400	S49B 600	S49B 800	S49B 1000	S49B 1200	S49B 1400	S49B 1500	S49B 1600	S49B 1800	S49B 2000
公稱直徑（mm）	400	600	800	1000	1200	1400	1500	1600	1800	2000
有效篩面面積（m^2）	0.096	0.237	0.43	0.69	1.02	1.367	1.582	2.01	2.32	2.9
有效篩面直徑（mm）	350	550	740	940	1140	1320	1420	1520	1720	1920
篩網規格（目/in）	2-400
物料粒數（mm)	＜10			＜20				＜30
振次(r.p.m)	2800	2800	1480	1480	1480	1480	1480	1480	1480	1480
層數	1-3	1-3	1-3	1-3	1-3	1-3	1-3	1-3	1-3	1-3
功率(kw)	0.75	1.1	1.1	1.5	1.5	2.2	2.2	3	4	5.5

1、采用普通電機傳動振動器，軟性連接，激振力大，壽命長，機座震動小。
2、采用改進型振動器，重量輕，結構簡單，維修方便。
3、S49B-I形機篩網安裝為帶V型曹的上、下壓網圈結構，張緊力大，網面平整，不易松弛。
4、S49-Ⅱ型機篩網安裝為扣網型，該結構簡單，壓網可靠，安裝、更換篩網簡便快捷。
5、篩網下裝有彈跳球，振動過程中不斷擊打篩網，以防物料顆粒堵塞網孔。
6、層（框）間裝有橡膠圈，外有緊固帶鎖緊，密封可靠，無粉塵外溢。

規格尺寸mm		S49B 400	S49B 600	S49B 800	S49B 1000	S49B 1200	S49B 1400	S49B 1500	S49B 1600	S49B 1800	S49B 2000
A(φ)		400	600	800	1000	1200	1400	1500	1600	1800	2000
B(φ)		114	158	200	250	250	350	360	400	450	500
C(φ)		450	650	850	1050	1180	1450	1426	1655	1840	2040
D		650	650	650	800	800	935	935	935	1000	1090
E		766	766	794	1009	1009	1102	1127	1138	1223	1343
F		841	863	909	1149	1149	1242	1267	1319	1404	1524
G		916	960	1024	1289	1289	1382	1407	1500	1585	1705
H	1層	910	958	1014	1236	1236	1454	1484	1556	1702	1822
	2層	985	1050	1129	1376	1376	1594	1624	1737	1883	2003
	3層	1060	1152	1244	1516	1516	1734	1764	1918	2064	2184
K(φ)		86	106	120	150	150	200	200	220	260	280
M(φ)		400	600	800	970	1100	1372	1360	1575	1740	1920
N(φ)		6-12	6-12	6-12	6-14	6-14	6-16	6-16	6-16	6-18	6-20
Q		650	840	1180	1380	1680	1900	1960	2100	2490	2510

S49A型旋振篩機構特點

S49A型旋振篩外型及安裝尺寸

S49B型旋振篩技術參數

S49B型旋振篩機構特點

S49B型旋振篩外型及安裝尺寸
