滾軸式篩分布料器是合了目前國內常見的振動篩、滾筒篩、滾軸篩、齒輥篩、直線篩、香蕉篩、琴弦篩等有優點，當物料水份較高或含泥煤比例重時，出現篩分效率差、粘堵現象嚴重、且換備件難缺點、故障頻繁、維修工作量大等。火力發電廠燃煤鍋爐是燃料一定比例粒度的煤矸石，在煤礦來煤中其粒徑大小不均，煤炭中有大部分物料粒度都是合格粒徑，不需要重復破碎。這部分物料一般約占整個物料的35～75%。現國內篩分設備繁多。但大致可分二大類，一種是振動輸送型的，一種是強行輸送型的，二者之間各有優缺點。
特點：
1、篩分效率高，篩縫面積是同類滾軸篩篩縫10倍以上。?
2、布料均勻，二次強行布料確保物料進入破碎機呈瀑布狀。
3、對物料無要求，包括高水份和煤泥均無要求，設備絕不粘堵。
4、強行除鐵，確保后續破碎機安全運行。
5、一機內可現實二種以上合格粒徑篩分。
6、強行正弦波浪式輸送，絕不不堵料。篩面輸送速度大于來料速度。（徹底解決了振動篩、條形篩、香蕉篩、琴弦篩堵料問題）
7電機功率大幅度的減小。跟同類滾軸篩比較耗電量節約30%以上。
8、結構緊湊，技改方便、安裝、檢修簡單，更換備件不限于生產廠家的制約。

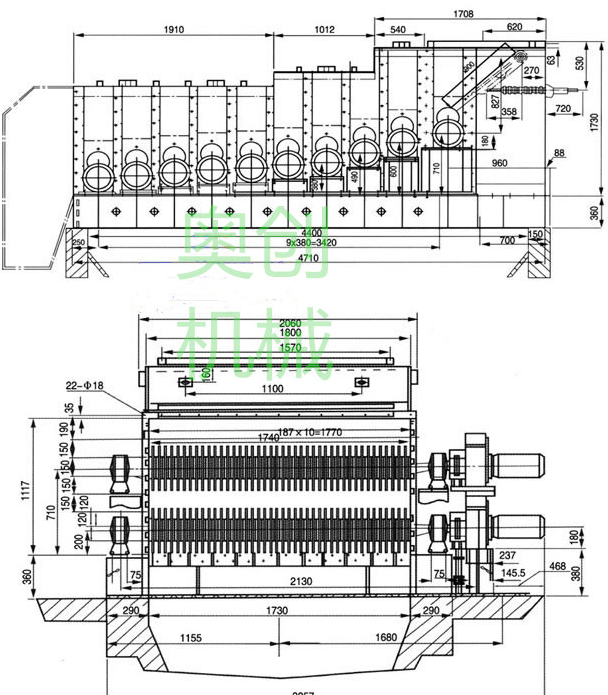

結構原理：
本設備主要由減速電機、振動電機、聯動篩輥、刮刀組、機體殼、變頻程控等部件組成。工作時，電機通過減速器、傳動齒輪驅動篩輥作同向轉動且線速度漸增、勻速振動舒松物料、物料在輥篩面上向前向下滑動加滾動。在滑滾動過程中，勿需破碎的物料落下，大塊物料從輥面滑滾過進入碎煤機。貼輥刮刀清除輥面粘著物、保持輥間距不變。從而達到篩分與均勻布料功能。
用途和使用范圍：
滾軸式篩分布料器用于火電廠原煤的輸送系統，安裝于細碎煤機之前。它可將原煤在輸送過程中按不同粒度要求自動進行篩分布料，符合粒度要求的物料通過篩分布料器輥間間隙落入破碎機旁通管道進入下一級輸送，超標準粒度的物料通過篩分布料器均勻輸送進入碎煤機進行破碎，通過采用篩分布料器減小了細碎煤機的工作負荷降低能源消耗、避免原煤過粉碎進而減少環境污染且使碎煤機錘頭磨損均勻，因而延長碎煤機的使用壽命。本設備可廣泛應用于電力、煤炭、冶金、化工、建材等行業。
技術標準：
|
標準 |
標準號 |
|
高錳鋼鑄件 |
GB/T5680-1998 |
|
一般工程用鑄造碳鋼件 |
GB11352-89 |
|
鍛件通用技術要求 |
JB/ZQ4000.7 |
|
裝配通用技術條件 |
JB/ZQ4000.9-86 |
|
包裝通用技術條件 |
JB/ZQ4286-86 |
|
機械密封技術條件 |
JB4127 |
|
漆膜厚度測定法 |
GBI764 |
|
焊接接頭的基本形式與尺寸 |
GB985-986-88 |
|
火力發電廠除灰設計技術規程 |
DL/T5142-2002 |
|
鋼溶化焊接接頭射線照相合質量分級 |
GB3323-87 |
|
金屬熔化焊焊接縫缺陷分類及說明 |
GB6417 |
|
建筑鋼結構荷載規范 |
GBJ9-87 |
|
普通碳素結構鋼低合金結構熱軋厚鋼板技術條件 |
GB4053.2-93 |
|
優質碳素結構鋼鋼號和一般技術條件 |
GB699-88 |
|
低壓成套開關設備 |
GB7251 |
|
電動機技術標準 |
IEC |
型號參數：
|
型號 |
篩輥組數 |
**進料粒度（mm） |
產量（t） |
額定篩分率（％） |
|
GSB-10A |
13 |
100 |
300 |
≥70 |
|
GSB-10B |
13 |
100 |
300 |
≥70 |
|
GSB-12A |
13 |
100 |
400 |
≥70 |
|
GSB-12B |
13 |
100 |
400 |
≥70 |
|
GSB-14A |
13 |
100 |
600 |
≥70 |
|
GSB-14B |
13 |
100 |
600 |
≥70 |
|
GSB-16A |
13 |
100 |
800 |
≥70 |
|
GSB-16B |
13 |
100 |
800 |
≥70 |
