奧創機械生產的輥篩-輥軸篩-圓輥篩-滾軸篩-光軸滾動篩采用不銹鋼輥篩輥在鐵粉含雜物篩分中使用廣泛。再加聚氨酯附膠輥在耐磨和粘料方面均能滿足生產需要。特別是每個鐵礦粉生產廠家的環境、管理制度不一樣，導致了礦粉里面夾雜著編織袋、雜草、小木頭塊、小石塊、螺絲、螺帽等不同種類，不同形狀的雜物，在料場狹小的情況下，原料進入料場，雜物還沒來得及清除就隨粉狀物料進入設備，導致運行設備被卡死、燒壞，重要零部件被損壞等現象。因此需要篩除礦粉中的雜質，篩除礦粉中的雜質的設備就是圓輥篩。

圓輥篩是包括若干圓輥，圓輥軸線平行且若干圓輥排列成直線，相鄰圓輥間有間隙；圓輥轉動，物料從圓輥上方輸入；礦粉體積較小從間隙中篩出；雜物體積較大不能篩出沿圓輥輸出圓輥篩。

現有圓輥篩主要缺陷有:在球團產業的生產過程中，所需物料量均不是穩定的，當給料量大時，物料容易從雜物篩溢出，污染環境，當給料量小時，雜物篩部分圓輥處于空載運行狀態，浪費能源。粉狀物料里面含有一定量的水分，當物料通過雜物篩時，物料容易在圓輥篩上面形成粘接塊，導致輥篩的間隙變小，從而發生堵料現象。

輥篩包括圓輥總成、圓輥滑軌、圓輥支架和安裝座；

圓輥篩包括至少兩個圓輥總成、圓輥滑軌、圓輥支架和安裝座；

圓輥總成包括圓輥和驅動裝置，圓輥與驅動裝置連接，圓輥總成沿圓輥滑軌長度方向排列，圓輥軸線相互平行，相鄰圓輥之間形成漏料間隙；

圓輥滑軌與圓輥支架連接，圓輥支架與安裝座連接，圓輥支架長度方向兩端分別為物料輸入端和物料輸出端；

圓輥篩還包括升降裝置，升降裝置設置于物料輸入端，升降裝置兩端分別與圓輥支架和安裝座鉸接，圓輥支架在物料輸出端與安裝座鉸接。升降裝置為液壓油缸。圓輥總成包括刮料器，刮料器位于圓輥的靠近圓輥支架一側且與圓輥間有間隙。

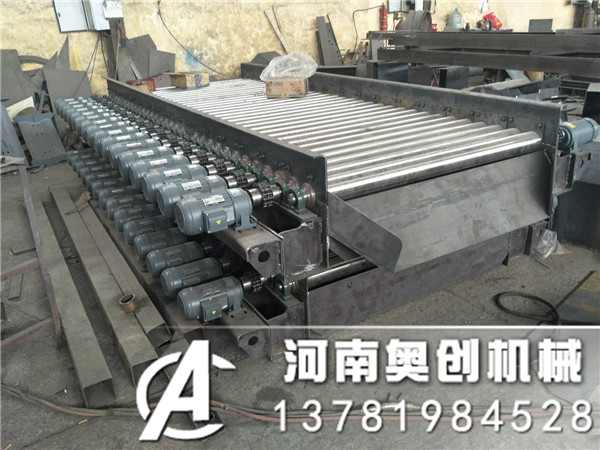

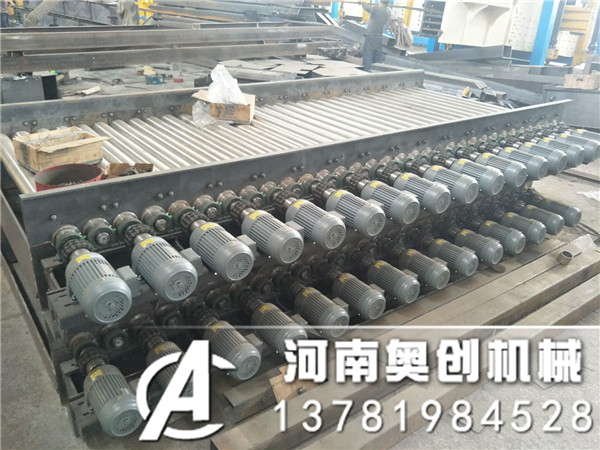

驅動裝置包括電機、減速機、聯軸器和內裝軸承的軸承座，電機、減速機、聯軸器和圓輥依次連接，軸承座支撐圓輥，軸承座和電機與圓輥滑軌連接。減速機為擺線針輪減速機。聯軸器為輪胎式聯軸器。

圓輥滑軌包括凸形的軸承座滑道以及分別位于軸承座滑道長度方向兩端的頂緊座和頂桿，軸承座為凹形結構，軸承座放置于軸承座滑道上，軸承座滑道的凸起部嵌于軸承座的凹陷部內，頂桿和頂緊座沿軸承座滑道長度方向夾緊軸承座。

圓輥篩包括調整墊片，調整墊片設置于相鄰軸承座之間。

圓輥篩包括二十六件圓輥總成。新型的有益效果是:在圓輥篩的物料輸入端設置升降裝置，進料量大時，升降裝置抬高圓輥篩的物料輸入端，物料因自身重力的分力沿圓輥流動，圓輥篩的物料輸入端抬得越高，物料流速越快，從而可避免進料量大時物料溢出。進料量小時，升降裝置降低圓輥篩的物料輸入端，減緩物料流速，節省能源。在圓輥的靠近圓輥支架一側設置刮料器，當圓輥上粘上物料時，刮料器刮掉物料，避免相鄰圓輥間間隙變小，避免堵料。

機構：

圓輥支架1、頂緊座2、圓輥總成3、調整墊片4、頂桿5、圓輥滑軌6、升降裝置7、安裝座8、軸承座9、圓輥10、聯軸器11、減速機12、電機13、驅動裝置14、電機滑道15、軸承座滑道16、刮料器17、漏料間隙18。
