奧創機械生產的滾軸篩石機-滾軸篩土機-破碎滾軸篩選機。應用在石料生產線，破碎機前篩分篩選不規格的物料使用，也可以使用在建筑工地對廢棄建筑垃圾骨料進行篩選再利用。應用物料：煙煤、無煙煤、褐煤、煤矸石、石頭、礦石、石灰石、鵝卵石、石英石等等。

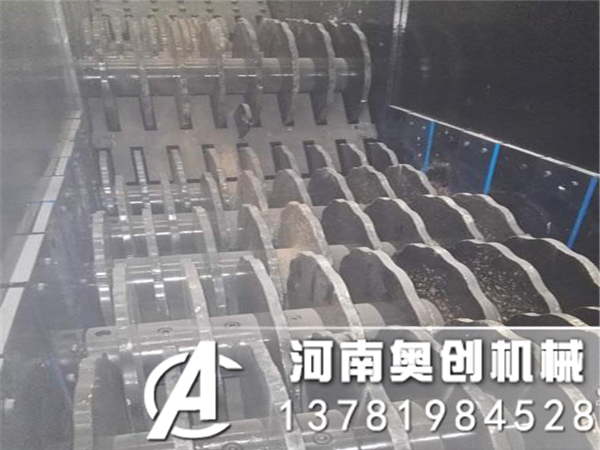

滾軸篩石機一層滾軸數量可定制，篩面由很多根平行排列的、其上交錯地裝有篩盤的輥軸組成，滾軸通過鏈輪或齒輪傳動而旋轉，其轉動方向與物料流動方向相同。為了使篩上的物料層松動以便于透篩，篩盤形狀有偏心的和異形的。為防止物料卡住篩軸，裝有安全保險裝置。滾軸篩全部為座式，有左傳動和右傳動之分，又分帶走輪和不帶走輪的，帶走輪的可在鋼軌上移動。
結構形式：

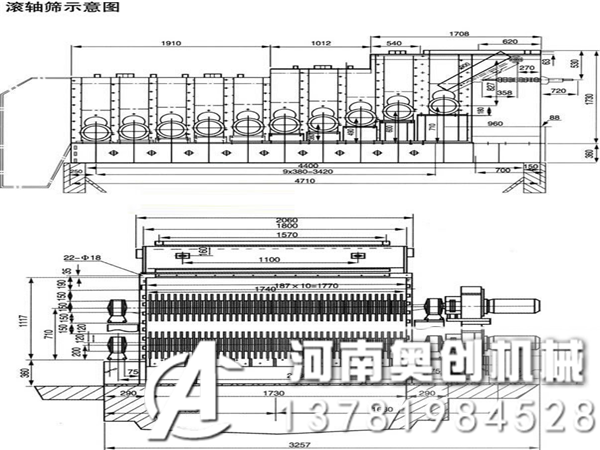

變傾角等厚滾軸篩是由機體、機蓋、篩軸、進煤斗、出口罩殼和控制柜六大部分組成。
1、機體部分：機體為焊接件，所有篩軸總成通過聯結螺栓固定在機體，機體側面裝有襯板。
2、機蓋部分：機蓋為焊接件，機蓋起密封作用，機蓋上面設有檢修門，前、后跟進煤斗和出口罩殼聯結。
3、篩軸總成部分：篩軸總成由輥道電機（含減速機）、篩軸、篩片、平鍵、鎖緊螺母、聯軸器、軸承座及軸承座附件組成，輥道電機（含減速機）與篩軸通過聯軸器直聯。
4、進煤斗部分：帶旁路的進煤斗為焊接件，內設擋板，擋板通過電動推桿執行器推動，限位翻轉，進煤斗內裝有襯板。
5、出口罩殼部分：出口罩殼為焊接件，出口罩殼起密封作用，出口罩殼上面設有檢修門。
6、控制柜部分：適用于燃煤火力發電廠輸煤系統和煤礦選煤系統，對煤炭粒度進行篩分。
工作原理：
由于篩軸是按不同的工作角度布置的，所以當物料在工作角度較高的位置運行時速度較快；當物料在工作角度較低的位置運行時速度較平緩。兩種不同速度運行下的物料，在篩面某一位置相匯時開始做軸向運動，這樣就使物料均勻地分布在篩面上，達到了提高篩分效率的目的。
優勢：
傾斜式滾軸篩石機，滾軸篩使用范圍:
1、傾斜式滾軸篩石機適用于燃煤火力發電輸煤系統和煤礦選煤系統，對煤炭粒度進行箱分。
2、傾斜式滾軸篩石機適合對松散度為05--- 2.5t/m3、 粒度0 -200mm的各種粒狀、粉狀等散狀物料進行篩分，如水泥原料、鐵礦石等。
3、傾斜式滾軸篩石機對煤質較差、煤中含用木塊，石塊及軟性雜物的煤種，有極強的適應能力。
滾軸篩石機性能特點:
4、飾片形大力六角地物線型。井進行因整消除小角 使其應轉阻力更小且能將物料中的塊狀物抽向上部，更有利于小粒徑物料落到篩下，
5、每根領物的軍座的為柔性底座，當飾鞋 -旦出現卡滯時，原配產生做動從而打破造成卡滿的三角力， 后同消除卡滯。
6、驅動的減速器選用垂直空心軸減速器，占用空間小，傳動很方便車所有端獨都獨立傳就，單軸拉擇下影間整機運行，
7、上部和后部均安裝檢查孔方便檢車維修。
8、確轉與箱體之間采用葉輪式寶時 更有效防止粉塵外溢。
|
型號 |
篩面寬度 |
軸數 |
出力 |
篩孔尺寸 |
減速機 |
電動機 |
電機功率 |
電機轉速 |
減速機速比 |
篩軸轉速 |
長×寬×高 |
||
|
型號 |
臺數 |
型號 |
臺數 |
||||||||||
|
GS10-06A |
1000 |
6 |
300 |
55×65 |
YZX132M121 |
6 |
YGb132M2-10 |
6 |
6×1.25 |
550 |
5.47 |
100.5 |
2170×1955×1300 |
|
GS10-09A |
1000 |
9 |
500 |
55×65 |
YZX132M121 |
9 |
YGb132M2-10 |
9 |
9×1.25 |
550 |
5.47 |
100.5 |
3100×1955×1300 |
|
GS10-12A |
1000 |
12 |
700 |
55×65 |
YZX132M121 |
12 |
YGb132M2-10 |
12 |
12×1.25 |
550 |
5.47 |
100.5 |
4030×1955×1300 |
|
GS14-09A |
1400 |
9 |
1000 |
60×80 |
YZX132M121 |
5 |
YZG132M1 |
5 |
4×3.7 |
908 |
12.5 |
72.6 |
3440×2691×1500 |
|
GS14-12A |
1400 |
12 |
1200 |
60×80 |
YZX132M121 |
7 |
YZG132M1 |
7 |
7×2.2 |
908 |
12.5 |
72.6 |
4400×2691×1500 |
|
GS14-15A |
1400 |
15 |
1500 |
60×80 |
YZX132M121 |
9 |
YZG132M1 |
9 |
9×2.2 |
908 |
12.5 |
72.6 |
5360×2691×1500 |
|
GS18-12A |
1800 |
12 |
1500 |
60×80 |
YZX132M121 |
7 |
YZG132M1 |
7 |
7×2.2 |
908 |
12.5 |
72.6 |
|
