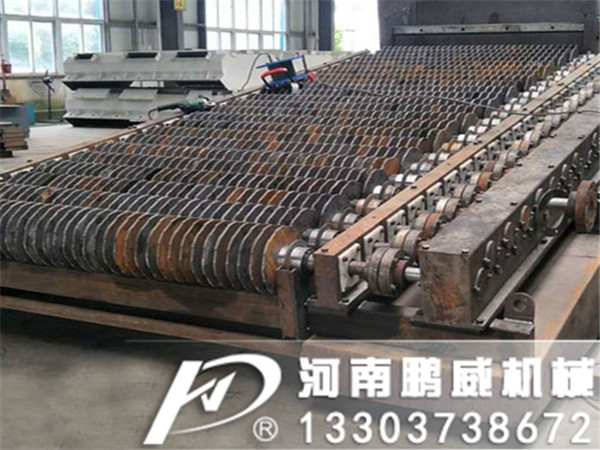

鵬威機械生產的礦石篩分給料輥軸篩-波動滾軸篩-石塊石灰石煤礦分級篩選滾軸篩篩面由很多根平行排列的、其上交錯地裝有篩盤的輥軸組成,滾軸通過鏈輪或齒輪傳動而旋轉,其轉動方向與物料流動方向相同。為了使篩上的物料層松動以便于透篩,篩盤形狀有偏心的和異形的。為防止物料卡住篩軸,裝有保險裝置。分離煤與矸石的分級、礦石的粗篩分級等作業中,適用范圍非常廣泛,應用于各個領域。滾軸篩的工作原理是通過多軸旋轉推動分離物料的前移,并進行篩分工作,它是多排的篩軸,各軸按照規定方向旋轉,推進物料隨篩面前移,同時攪動物料,比篩孔小物料顆粒在篩軸旋轉的作用下從篩孔篩選出,其余物料顆粒則通過篩面運輸到破碎機進行破碎工作。設備具有產量高、不易堵塞、全密封結構、無揚塵、壽命長、易清洗等優勢。

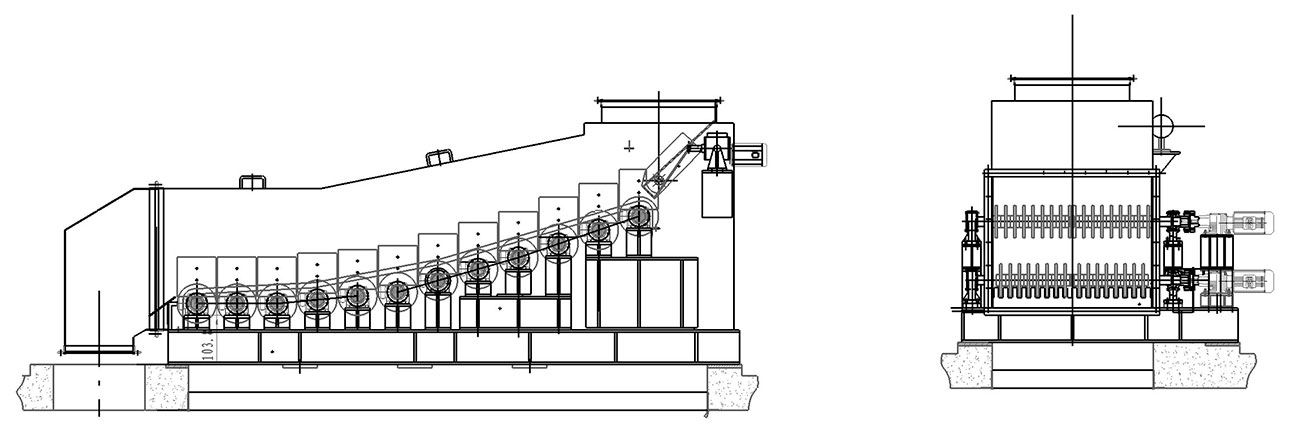

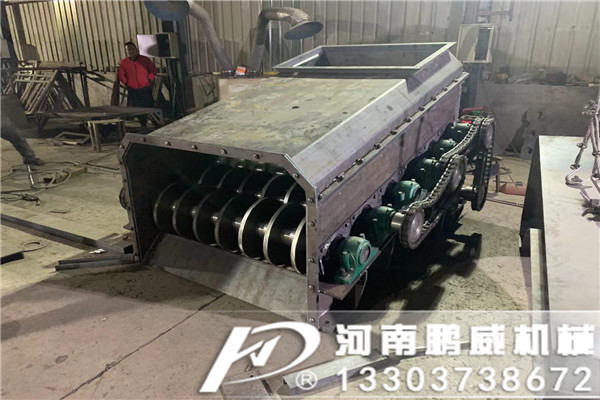

變傾角等厚滾軸篩是由機體、機蓋、篩軸、進煤斗、出口罩殼和控制柜六大部分組成。
1、機體部分:機體為焊接件,所有篩軸總成通過聯結螺栓固定在機體,機體側面裝有襯板。
2、機蓋部分:機蓋為焊接件,機蓋起密封作用,機蓋上面設有檢修門,前、后跟進煤斗和出口罩殼聯結。
3、篩軸總成部分:篩軸總成由輥道電機(含減速機)、篩軸、篩片、平鍵、鎖緊螺母、聯軸器、軸承座及軸承座附件組成,輥道電機(含減速機)與篩軸通過聯軸器直聯。
4、進煤斗部分:帶旁路的進煤斗為焊接件,內設擋板,擋板通過電動推桿執行器推動,限位翻轉,進煤斗內裝有襯板。
5、出口罩殼部分:出口罩殼為焊接件,出口罩殼起密封作用,出口罩殼上面設有檢修門。
6、控制柜部分:適用于燃煤火力發電廠輸煤系統和煤礦選煤系統,對煤炭粒度進行篩分。
特點:
1、設備采用鏈條傳動,整機結構簡單,組裝維修方便,節約用戶成本,使用壽命長;
2、菱形篩片結構,增大有效篩分面積,同時縮小了篩孔見的距離,透篩下料粒度≤30mm,有效產量高;
3、機器全密封結構,不會產生粉塵泄露,脊形頂面,沖洗清潔方便;
4、篩軸布局合理,入料口篩軸夾角為15度,出料口與水平夾角則為5度,很好的提高了物料的篩分效率的同時也避免了篩面堵塞的發生;
5、機箱兩側裝有耐磨襯板,螺栓連接便于更換,襯板有效的隔離物料與箱體的接觸摩擦,減少設備磨損消耗,提高使用壽命;
6、電機和減速機形成直聯型傳動,減速機和電機安裝在一個底座上同軸轉動,減少設備占地面積,組裝方便;
7、篩片選用新型耐磨材料,使用周期和韌性優于碳鋼篩片,減少設備投入資金;
8、單個篩軸實現單獨驅動,也就是說任一篩軸出現故障均不影響設備運行,可以越過故障軸到達下一軸繼續分離過工作;
9、前6個篩軸的下方有清理篩孔的裝置,在設備運行過程中可以清除掉含水量高的物料;
10、保護措施,設備安有過載聯軸器和安全保護裝置,故障時可進行報警、斷電、停機操作。
技術參數:
型 號 | 生產能力(t/h) | 入料粒度(mm) | 出料粒度(mm) | 軸數 | 功 率(kW) | 重 量(kg) | 長x寬x高(mm) |
GFGZS-0910 | 200 | 300 | 10-20 | 9 | 3kWx9 | 9000 | 2856x3014x1330 |
GFGZS-1012 | 250 | 300 | 10-20 | 10 | 3kWx10 | 11500 | 3093x3214x1368 |
GFGZS-1214 | 300 | 300 | 10-20 | 12 | 4kWx12 | 16500 | 3567x3414x1481 |
GFGZS-1216 | 350 | 300 | 10-20 | 12 | 4kWx12 | 20500 | 3567x3614x1481 |
GFGZS-1416 | 400 | 300 | 10-20 | 14 | 4kWx12 | 23600 |
4012x3614x1518 |
更多設備詳情可咨詢河南鵬威機械設備有限公司!
