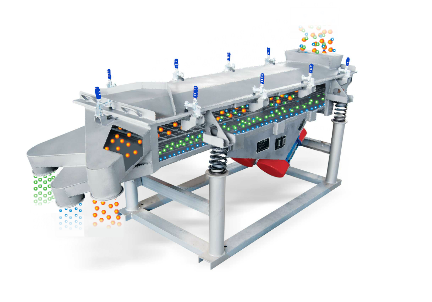

直線振動篩
作者 豐泉機械
來源 豐泉機械
瀏覽
發布時間 15/07/29
產品概述
直線振動篩具有穩定可靠、消耗少、噪音低、壽命長、振型穩、篩分效率高等優點。主要用于磨料磨具原料、化工、塑料、醫藥、樹脂粉、陶瓷原料、冶金、建材、糧食、化肥等行業中的干式粉狀、細顆粒狀或細微粉物料的篩分。
工作原理
FQZS直線振動篩采用雙振動電機驅動,當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌
跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。可用于流水線中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。最高篩分目數325目，可篩分出7種不同粒度的物料。
產品特點
★該型篩分機適合高產能的粗分作業。
★該料在篩面上行程長，處理量大。
★篩選的同時，對物料進行平行輸送。
★可調整篩面傾角，來平衡透篩精度的生產量。
技術參數
|
型號
|
FQZS-520
|
FQZS-525
|
FQZS-1020
|
FQZS-1025
|
|
公稱尺寸mm
|
500×2000
|
500×2500
|
1000×2000
|
1000×2500
|
|
物料粒度mm
|
0.074-10
|
0.074-10
|
0.074-10
|
0.074-10
|
|
曬面傾角
|
1°-7°
|
1°-7°
|
1°-7°
|
1°-7°
|
|
振幅mm
|
3-4.5
|
3-4.5
|
3-4.5
|
3-4.5
|
|
層數
|
1-6
|
1-6
|
1-6
|
1-6
|
|
功率
|
2×（0.4-0.75）
|
2×（0.4-0.75）
|
2×（1.0-2.0）
|
2×（1.0-2.0）
|
可根據用戶需求設計制造特殊型號規格的篩機
篩分工藝圖
