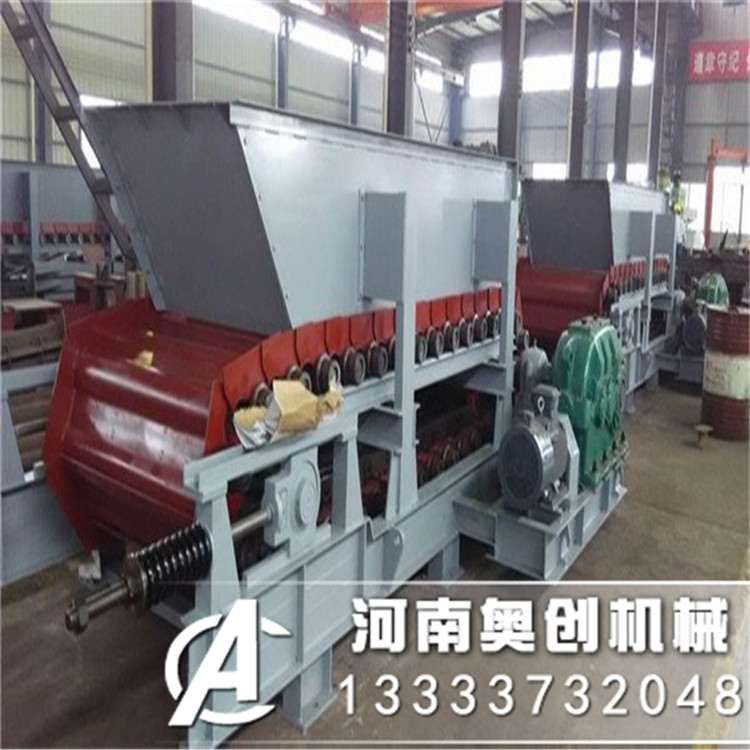

板式給料輸送機也叫板式給料機，喂料機，鏈板給料機，喂料機，鱗板給料機，喂料機，鱗板輸送機都是同一種輸送給料設備，型號分為輕型，中型，重型之分。是選礦廠，鑄造廠常用的給料設備。各種型號的板式給料機按傳動方式分右式傳動和左式傳動，順物料運行方向，傳動系統在機器右側的為右式傳動，反之為左式傳動。在破碎分級車間及水泥、建材等部門，作為料倉向初級破碎機連續和均勻給料之用，也可用于短距離輸送粒度與比重較大的物料。可水平安裝，也可傾斜安裝，最大傾角12度。為避免物料直接打擊到給料機上，要求料倉不出現卸空狀態。
特點：
1、牽引鏈：采用節距板式銷軸滾子鏈，經科學的熱處理，耐磨性能好，抗拉強度高、使用壽命長；
2、鏈板：采用沖壓槽體，接料更穩，槽體底板圓弧搭接，減少物料泄漏；
3、驅動：電機可采用調速電機，運行速度可調，可以手動控制緩慢加速或減速，速度在0.3~0.5m/min使用較多并穩定運行，以便更合理地選擇輸送量；
4、布置形式：多樣、可水平、傾斜布置。
5、輸送長度：一般為5-10米居多，最長不能超過200米。
6、傾斜角度：不大于20度。物料溫度不大于800℃；
7. 封閉形式：默認為開放式輸送物料，粉塵較大，如果現場要求環保比較嚴格，可做成全封閉式板喂機，滿足環保要求。
工作原理：
板式喂料輸送機通過驅動裝置牽引鏈條，連接鏈板進行向前輸送物料。鏈板的厚度可以按現場要求來定，輸送量與給料量大，則鏈板厚度加大，專用于輸送小塊狀物料。
優點：
1.適用范圍廣。除粘性的物料以外，一般的固體散狀物料和成件物品均可輸送。
2.輸送能力大。特別是鱗板式板式輸送機的輸送能力可高達1000t/h.
3.牽引構件強度高，可以較長距離輸送。國內鱗板式輸送機的輸送長度已達到200m;國外的最大輸送長度達1000m以上。
4.輸送線路布置靈活。與帶式輸送機相比，鱗板式輸送機可以較大的化解和較小的彎曲半徑輸送物料，因此有較大的靈活性。其傾角可達30度~35度，彎曲半徑通常為5~8m.
5.在輸送過程中，同時可進行分類、清洗、干燥、冷卻或裝配等各種工藝作業。
6.所采用的鏈條及附件均由專業廠生產，質量得以保證，不但運行平穩可靠，同時可保證一定的使用壽命。
缺點：
1.由于鱗板式輸送機的所有部件均用金屬材料制成，而且其索引鏈和底板自重大，故材料消耗多，且空載功率大。
2.潤滑和維修不便，底板和牽引鏈的磨損快，且噪聲較大。
3.結構較復雜，且自重大，因而造價高。

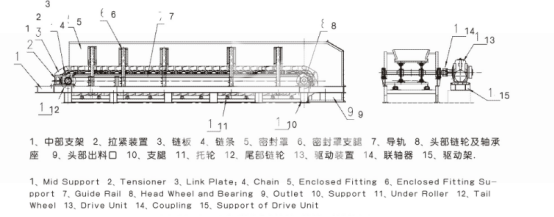

結構示意圖：
技術參數：
|
型號 |
鱗板寬度 |
槽體高度 |
槽體 |
運行速度 m/s |
安裝角度° |
輸送量 m3/h |
牽引鏈 |
||||||
|
厚度 |
材質 |
節距 mm |
破壞載荷 KN |
安全 系數 |
許用牽引力（雙鏈） KN |
||||||||
|
BL650 |
650mm |
160～200mm |
4mm |
Q235 |
0.05～0.5 |
≤25 |
20～80 |
250 |
168 |
11.6 |
25 |
||
|
BL800 |
800mm |
200～250mm |
5mm |
Q235 |
0.05～1 |
≤25 |
50～150 |
320 |
224 |
8 |
50 |
||
|
BL1000 |
1000mm |
250～350mm |
6mm |
Q235 |
0.05～1 |
≤25 |
80～200 |
320 |
332 |
7.6 |
75 |
||
|
易損件 |
|||||||||||||
|
序號 |
名稱 |
數量 |
備注 |
序號 |
名稱 |
數量 |
備注 |
||||||
|
1 |
鱗板料斗 |
|
按需 |
4 |
傳動大鏈輪 |
1件 |
|
||||||
|
2 |
鏈條 |
|
按需 |
5 |
傳動鏈條 |
|
按需 |
||||||
|
3 |
傳動小鏈輪 |
1件 |
|
6 |
柱銷 |
|
按需 |
||||||
