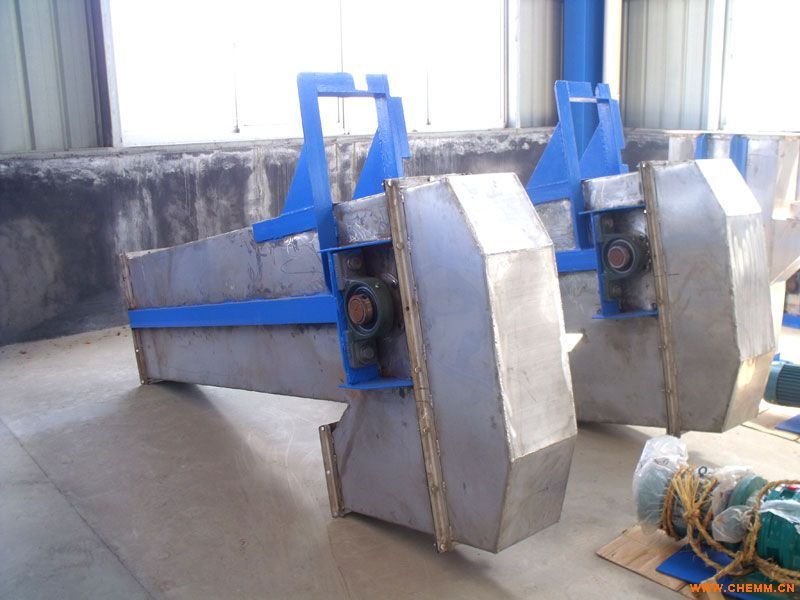

斗式提升機
作者 豐泉機械
來源 豐泉機械
瀏覽
發布時間 15/08/29
TH型斗式提升機規格
| 提升機型號 |
TH315 |
TH400 |
TH500 |
TH630 |
| 料斗型式 |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
| 輸送量（米/小時） |
35 |
59 |
58 |
94 |
73 |
118 |
114 |
185 |
| 料斗 |
斗容（升） |
3.75 |
6 |
5.9 |
9.5 |
9.3 |
15 |
14.6 |
23.6 |
| 斗距（毫米） |
512 |
688 |
| 鏈條 |
圓鋼直徑X節距（毫米） |
Φ18x64 |
Φ22x86 |
| 單條破斷強度（千牛頓） |
≥320 |
≥480 |
| 單位長度牽引仲重量（公斤/米） |
25.64 |
26.58 |
31.0 |
31.9 |
|
|
|
|
| 料斗運行速度（米/秒） |
1.4 |
1.5 |
| 傳運鏈輪轉速（轉/分） |
42.5 |
37.6 |
35.8 |
31.8 |
| 輸送物料最大塊度（毫米） |
35 |
40 |
50 |
60 |
Y37系列斗式提升機規格
| 型號 |
Y3716 |
Y3725 |
Y3735 |
Y3745 |
| 深斗 |
淺斗 |
深斗 |
淺斗 |
深斗 |
淺斗 |
深斗 |
淺斗 |
| 料斗 |
斗寬（毫米） |
160 |
250 |
350 |
450 |
| 容量（升） |
1.1 |
0.65 |
3.2 |
2.6 |
7.8 |
7.0 |
14.5 |
15 |
| 斗距（毫米） |
300 |
400 |
500 |
640 |
| 輸送量（米/小時） |
8 |
3.1 |
21.6 |
11.8 |
42 |
25 |
69.5 |
48 |
| 料斗及膠帶的每米重（公斤） |
4.72 |
3.8 |
10.2 |
9.4 |
13.9 |
12.1 |
21.3 |
21.3 |
| 輸送膠帶 |
寬度（毫米） |
200 |
300 |
400 |
500 |
| 層數 |
4 |
5 |
4 |
5 |
| 外膠厚度（毫米） |
1.5/1.5 |
1.5/1.5 |
1.5/1.5 |
1.5/1.5 |
| 料斗運行速度（米/秒） |
1 |
1.25 |
1.25 |
1.25 |
|
|
|
|
| 驅動滾筒轉速（轉/分） |
47.5 |
17.5 |
47.5 |
37.5 |
|
|
|
|
| 物料最大塊度（毫米） |
25 |
35 |
45 |
55 |
|
|
|
|
D型、PL型、HL型斗式提升機規格
| 型號 |
D型斗式提升機 |
PL型斗式提升機 |
HL型斗式提升機 |
| D100 |
D250 |
D350 |
D450 |
PL250 |
PL350 |
PL450 |
HL300 |
HL400 |
| 牽引構件 |
名稱規格 |
橡膠運輸帶 |
板鏈 |
鍛造環形鏈 |
B=200
4層 |
B=300
5層 |
B=400
4層 |
B=500
5層 |
單鏈
t=200 |
雙鏈
t=250 |
雙鏈
t=320 |
雙鏈
t=50、d=18 |
雙鏈
t=50、d=18 |
| 料斗 |
分深圓底形、淺圓底形兩種料斗，料斗固定于橡膠帶上 |
角形料斗鏈條固定于背面 |
大容量料斗鏈條固定于料斗兩側 |
分深圓底形、淺圓底形兩種料斗鏈條，固定于料斗背面 |
| 卸載特征 |
間斷布置料斗、快速離心卸料 |
連續布置料斗、慢速重力卸料 |
間斷布置料斗，料斗利用“掐取法”進行裝卸，利用“離心投料法”進行卸料 |
| 適用輸送物料 |
粉狀、粒狀、小塊狀的無磨琢性或半磨琢性的散狀物料，如煤砂、焦末、水泥碎石等。 |
塊狀、比重較大、磨琢性的物料，如煤、碎石、礦石、卵石。另適宜輸送易碎物料：如焦炭、木炭等。 |
粉狀、粒狀及小塊狀的無磨琢性及磨琢性的物料，如煤、水泥、石塊、沙、粘土、尾石等。 |
| 適用溫度 |
被輸送物料溫度不得超過60℃如采用耐熱橡膠帶允許150℃ |
被輸送物料的溫度在250℃以下 |
允許輸送溫度較高的物料 |
| 提升高度 |
約在4-30m范圍內 |
約在5-30m范圍內 |
約在4.5-30m范圍內 |
| 輸送量 |
3.1-65m3/hr |
22-100m3/hr |
16-47.2m3/hr |
