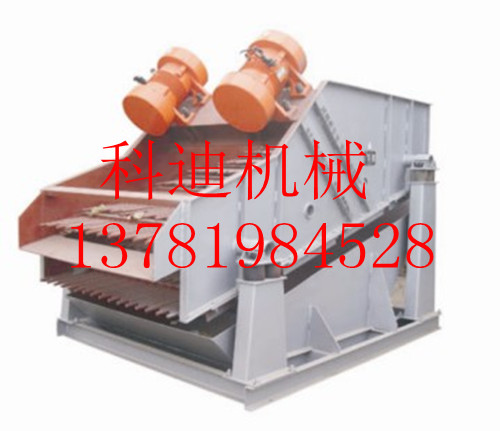

 直線振動篩利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。具有耗能低、產量高、結構簡單、易維修、全封閉結構，無粉塵溢散，自動排料，更適合于流水線作業 .
1、電機應緊固在安裝面上，安裝面必須光滑、平整。
2、電機可水平安裝。
3、電機引線采用四芯橡膠電纜YZ-500V，接電源時引出線電纜不允許有急折，并與振動體可靠固定。
4、電機應有可靠的接地，電機內有接地裝置，引線端有標志，亦可利用底腳堅固螺栓接地。
5、激振力的調整。
直線振動篩使用與維修
1、本機應裝設電氣保護裝置。
2、本機運行初期，每天至少檢查地腳螺栓一次，防止松動。
3、當電機旋轉方向不符合要求時，調整電源相序即可。
4、電機應保證潤滑良好，每運行二周左右補充鋰基潤滑脂（ZL-3）一次，加油時，通過油杯加入適量鋰基潤滑脂。當采用密封軸承時，電機沒有安裝油杯。
5、本機累計運行1500小時后，應檢查軸承，若有嚴重?fù)p傷時應立即更換。
6、本機停置較長時間后再次使用時，應測量絕緣電阻，用于500伏兆歐表測量，應大于0.5兆歐。
直線振動篩日常保養
1、啟動前：
�。�1）檢查粗網及細網有無破損
�。�2）檢查運輸支撐是否拆除。 2、啟動時：
�。�1）注意有無異常雜音
�。�2）電流是否穩定
�。�3）振動有無異狀
3、使用后：每次使用完畢即清理干凈.
定期保養
定期的檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位必須加油潤滑。
直線振動篩的安裝調試和試運轉
�。ㄒ唬┌惭b：
1、機器安裝前，首先按照裝箱單檢查零部件是否齊全和損壞。
2、按照安裝圖進行設備安裝，基礎應有足夠的剛度和強度，以支承振動篩的全部動負荷和靜負荷。
3、確保篩箱與料斗、溜槽等非運動件之間應保持最小75mm的間隙。
4、安裝時，篩箱的四角要水平。
（二）調整與試運轉：
1、彈簧必須處于垂直狀態，彈簧上支座與彈簧接觸面必須成水平狀態，調整好后用螺栓把彈簧上支座固定在篩箱耳軸上，然后焊成一體。
2、空載試動轉時間不低于2小時，空載試運轉合格后，可投入負載試運轉，負載試車可按工藝試車要求進行。
更多資料關注：振動篩設備 http://www.1585.org.cn
---------------------------------------------
公司名稱：新鄉市科迪礦用機械有限公司
地址：新鄉市宏力大道西冀廠工業園區
聯系人：杜經理
電話：0373-2678878
傳真：0373-2678799
手機：13781984528
溫馨提示：現網絡上有許多的網絡詐騙公司，請用戶一定要到公司實地考察
直線振動篩工作原理
直線振動篩采用雙振動電機驅動,當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。 可用于流水線中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。最高篩分目數400目，可篩分出7種不同粒度的物料。
直線振動篩使用范圍
直線振動篩（直線篩）系高效新型的篩分設備，廣泛用于礦山、煤炭、冶煉、建材、耐火材料、輕工、化工等行業。直線振動篩（直線篩）穩定可靠、消耗少、噪音低、壽命長、振型穩、篩分效率高等優點。
直線振動篩亦可對粉狀、顆粒狀物料的篩選和分級，廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、炭素、化肥等行業．
直線振動篩技術參數
| 型號 |
篩面
規格 |
篩面
層數 |
篩孔
尺寸 |
進料
粒度 |
處理量 |
電機
功率 |
總重量 |
振動頻率 |
雙振幅 |
篩面
傾角 |
外形尺寸 |
| （長×寬） |
層 |
mm |
mm |
(t/h) |
kw |
kg |
(Hz) |
(mm) |
℃ |
長×寬×高 |
| ZSG1237 |
3700×1200 |
1 |
4-50 |
≤200 |
10-100 |
5.5×2 |
2250 |
16 |
6-8 |
15 |
3800×2050×1920 |
| 2ZSG1237 |
3700×1200 |
2 |
4-50 |
≤200 |
10-100 |
5.5×2 |
3345 |
16 |
6-8 |
15 |
3800×2050×2200 |
| ZSG1443 |
4300×1400 |
1 |
4-50 |
≤200 |
10-150 |
5.5×2 |
4100 |
16 |
6-8 |
15 |
4500×3040×2500 |
| 2ZSG1443 |
4300×1400 |
2 |
4-50 |
≤200 |
10-150 |
5.5×2 |
4900 |
16 |
6-8 |
15 |
4500×3040×2700 |
| 3ZSG1443 |
4300×1400 |
3 |
4-50 |
≤200 |
10-150 |
5.5×2 |
5870 |
16 |
6-8 |
15 |
4500×3040×2820 |
| 2ZSG1548 |
4800×1500 |
2 |
5-50 |
≤200 |
15-200 |
7.5×2 |
5836 |
16 |
8-10 |
15 |
4800×3140×2814 |
| 3ZSG1548 |
4800×1500 |
3 |
5-50 |
≤200 |
15-200 |
7.5×2 |
6900 |
16 |
8-10 |
15 |
4799×3140×3014 |
| 2ZSG1848 |
4800×1800 |
2 |
5-50 |
≤300 |
50-500 |
7.5×2 |
6489 |
16 |
8-10 |
15 |
4799×3440×2814 |
| 3ZSG1848 |
4800×1800 |
3 |
5-50 |
≤300 |
50-500 |
7.5×2 |
7750 |
16 |
8-10 |
15 |
4799×3440×3014 |
| 4ZSG1848 |
4800×1800 |
4 |
5-50 |
≤200 |
50-500 |
11×2 |
8300 |
16 |
8-10 |
15 |
4799×3440×3503 |
| 2ZSG1860 |
6000×1800 |
2 |
5-150 |
≤300 |
80-600 |
11×2 |
9950 |
16 |
8-10 |
15 |
6000×3440×3326 |
使用說明書資料
☆ 特點 ☆
1)獨特之篩網結構設計，方便和快速更換篩網 ( 只需3到5分鐘 ) ，此外此種設計
允許使用各種篩網 ( 尼龍、特種龍、PP網 )。
2)篩機設計；精巧和容易裝配，一人即可操作篩機。
3)和其他相關品牌廠商比較，具較大篩選面積和高效益之處理能力。
4)其母網完全支撐細網，因此細網可獨得較長之壽命，而降低細網耗材使用，淤長時間 之生產過程可降低諸多成本。
直線振動篩作用與原理
基本原理系借電機軸上下端所安裝的重錘（不平蘅重錘），將電機的旋轉運動轉變?yōu)樗�、垂直、傾斜的三次元運動，再把這個運動傳達給篩面。若改變上下部的重錘的相位角可改變?cè)系男羞M(jìn)方向。
電機使用說明：
本系列電機滿足下列條件時，能連續輸出額定激振力。
1、振動加速度：不超過7g（g：重力加速度）
2、環境溫度：不超過40℃
3、海拔：不超過1000m
4、電源頻率：50Hz
5、電壓：380V
6、溫升：小于80K（電阻法）
直線振動篩結構以及各部分功能說明
本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。
6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。
7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。
直線振動篩安裝前的準備
1、檢查電機標牌是否與要求相符。
2、用500伏兆歐表測量絕緣電阻，其值應對定子繞組進行干燥處理，烘干溫度不能超過120℃。
3、檢查電機各緊固件，謹防松動。
4、檢查電機表面有無損壞、變形。
5、檢查是否轉動靈活，若有異常，應排除。
6、檢查電源，是否缺相，并空載運行5分鐘。
|
