旋振篩（三次元振動篩）產品概述
旋振篩是一種高精度細粉篩分機械，也稱為三次元振（震）動篩，三次元旋振篩，其噪音低、效率高，快速換網需3-5分鐘，全封閉結構，適用于粒、粉、粘液等物料的篩分過濾，該系列旋振篩根據不同的應用分為普通型旋振篩,閘門型旋振篩,加緣型旋振篩,以及超聲波型旋振篩等。普通型旋振篩主要針對通用粉體、小顆粒物料的篩分作業。閘門型旋振篩(淀粉專用篩、粉末冶金專用篩)是在實際應用中衍生的一種產品，多用于超輕、超細物料的篩分，用戶可以一次投料長久篩分作業，同過控制閘門的開合以達到良好篩分的目的，這種篩分作業多用于中藥粉、花粉等行業。加緣型旋振篩(泥漿專用旋振篩)是在普通型旋振篩的基礎上增大入料口，并通過特殊角度設計以防止液體飛濺的過濾型篩分設備，在油漆、水過濾、紙漿過濾等行業有著廣泛的應用
三次元旋振篩結構及工作原理:

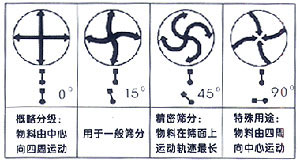

旋振篩由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。
旋振篩（三次元震動篩）特點
☆ 效率高、設計精巧耐用，任何粉類、粘液均可篩分。
☆ 換網容易、操作簡單、清洗方便。
☆ 網孔不堵塞、粉末不飛揚、可篩至500目或0.028mm。
☆ 雜質、粗料自動排出，可以連續作業。
☆ 獨特網架設計，篩網使用時間長久，換網快只需3-5分鐘。
☆ 體積小，不占空間移動方便。
☆ 篩機最高可以達到五層，建議使用三層。
☆ 新型高效振動電機：本公司設計制造的旋振篩采用通用YZUL系列新型動力激振器，三維動力突出，處理物料產量高，精度細。
☆ 篩機設計精巧容易裝配，一人即可操作使用
☆ 獨特的網架結構(子母網分離式)我公司設計制造的旋振篩其母網完全支撐細網，細網可獲得較長壽命而降低細網耗材使用，由于長時間之生產過程可降低諸多成本，可快速更換細網（僅需3-5分鐘）
旋振篩(三次元振動篩)適用行業范圍：
化工行業：樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等
食品行業：糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等
金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等
公害處理：廢油、廢水、染整廢水、助劑、活性碳等

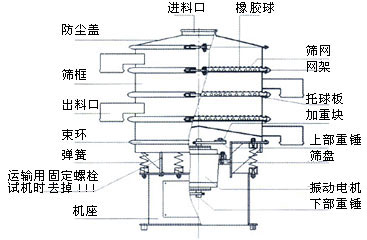

一般結構圖
旋振篩(三次元震動篩)技術參數
|
型號
|
S49-400
|
S49-600
|
S49-800
|
S49-1000
|
S49-1200
|
S49-1500
|
S49-1800
|
S49-2000
|
|
有效篩分直徑
|
φ340
|
φ540
|
φ740
|
φ900
|
φ1100
|
φ1400
|
φ1700
|
φ1920
|
|
有效篩分面積(㎡)
|
0.09
|
0.23
|
0.43
|
0.66
|
1.0
|
1.58
|
2.32
|
2.8
|
|
篩網規格(目)
|
2-500
|
|
層數(層)
|
1-5
|
1-3
|
|
功率
|
振動電機
|
0.18
|
0.55
|
0.75
|
1.1
|
1.5
|
1.5
|
2.2
|
2.2
|
|
普通電機
|
0.75
|
1.10
|
1.10
|
1.50
|
1.50
|
2.20
|
4.0
|
5.5
|

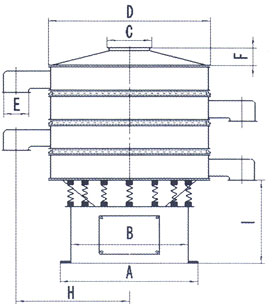

旋振篩（三次元振動篩）外形安裝尺寸表：
| 型號 |
A |
B |
C |
D |
E |
F |
H |
I |
單層高度 |
雙層高度 |
三層高度 |
| S49-400 |
330 |
305 |
240 |
400 |
80 |
70 |
320 |
390 |
635 |
770 |
870 |
| S49-600 |
530 |
430 |
240 |
600 |
100 |
70 |
430 |
419 |
780 |
897 |
1013 |
| S49-800 |
680 |
580 |
240 |
800 |
125 |
90 |
540 |
435 |
850 |
1003 |
1152 |
| S49-1000 |
800 |
700 |
240 |
970 |
150 |
100 |
643 |
445 |
866 |
1015 |
1165 |
| S49-1200 |
985 |
855 |
400 |
1170 |
180 |
120 |
750 |
555 |
1035 |
1204 |
1373 |
| S49-1500 |
1190 |
1050 |
400 |
1470 |
200 |
120 |
930 |
556 |
1072 |
1249 |
1425 |
| S49-1800 |
1540 |
1440 |
400 |
1770 |
200 |
120 |
1025 |
680 |
1225 |
1394 |
1562 |
| S49-2000 |
1800 |
1720 |
400 |
1960 |
200 |
170 |
1260 |
680 |
1250 |
1420 |
1586 |
★ 本公司可根據用戶需要而設計制造特殊型號規格的篩機。
★ 本公司對所有技術資料、尺寸保留修改的權利,如實物與文中圖案不符,應以實物為準,解釋權歸本公司。

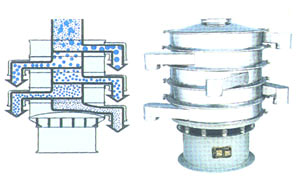

旋振篩分級篩選模擬圖

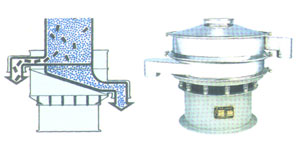

旋振篩篩選雜質模擬圖

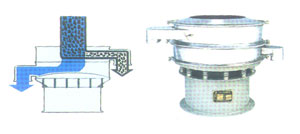

固液分離模擬圖
三次元振動篩選范圍廣
三次元旋振篩篩選：任何顆粒、粉末、粘液一定范圍內均可篩選。篩分最細至500目或0.028mm， 過濾最小可至5微米。分級篩選，可篩一至五層篩網，能同時進行二至六個等級的分選或過濾。
高效率精確篩分
全封閉結構，粉末不飛揚、液體不泄露、網孔不堵塞、自動排放、機內無存料、網架結構無死角、篩網使用面積增加。
特色與優勢
子母式、沖壓式網架設計，3-5分鐘篩網更換即可完成，換網用2人即可，整機、篩網壽命長，耗能少、維修費用低。S49-A三次元振動篩振動源產生的三次元振動，強大而平穩，設備可安裝到任何所需位置且便于移動。
