nYBS系列振動搖擺篩
nYBS系列振動搖擺篩的設計是為了滿足大產量，高密度篩分的廠家而特殊設計的一種高效篩分機，最簡單的篩分是雙眼注視雙手篩分。搖擺篩分機就是對此的機械模擬，它是目前最有效的模擬了人工篩分運動的有效原理（篩分精度、效率、篩網壽命均是常規圓篩的5-10倍），符合所有精細與超細范圍的粉末與微粒狀物料，特別適合難以處理的物料。
⊕ 特點
高達5倍的單位面積產出；精確到6級分離，篩分效率高達90%-95%；使用硅橡膠球、超聲波等高效清網裝置系統，篩孔不會堵塞。密閉除塵，操作安全；加速度比振動篩低4.5倍，篩分零件壽命提高而維護減少；噪聲<75分貝。優化重理均衡，地基動態負荷低。 ⊕ 工作原理
擺動篩是一種仿人工搖動的低頻旋振篩，其原理是：瞬時運動為沿徑向的位移和以此位移為軸的圓周運動的合成（螺旋運動）。即可調節偏心距的激振器產生了非線性三維運動，物料也產生同樣的近似手動作業的運動，從而達到篩分之目的，再配合篩分附件可得到更加理想的篩分效果；適合于圓球狀、圓柱狀、片狀、乃至不規則形狀易堵網且需要精密篩分的物料。
⊕ 結構原理
★基本的回轉運動與人工篩分相類似。偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調
★每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整

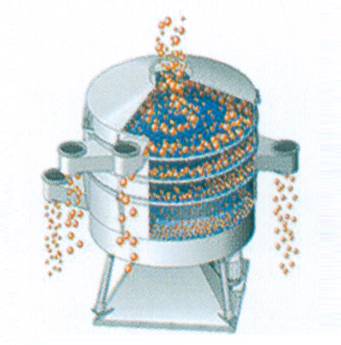

★因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆粒從而完成了整個篩分過程。
★水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆粒被運到出口處，出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素。
★此次過程在每篩層之間重復進行。
⊕ 適用行業
化學、食品與香料、塑料、礦業、醫藥、木業及膠合板、冶金、橡膠、飼料、化肥、糖 鹽業、再生行業 nYBS系列振動搖擺篩技術參數

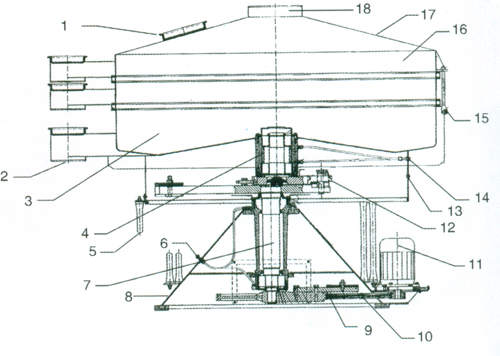

nYBS系列搖擺篩結構圖
 1、觀察口 2、出料口 3、地框 4、從動軸 5、橡膠彈簧腳 6、注油管
7、主軸 8、金字塔底座 9、主軸配重鐵 10、V型皮帶 11、驅動電機 12、從動軸配重鐵
13、防護板 14、注油管 15、中框鎖具 16、中框 17、防塵蓋 18、注料口

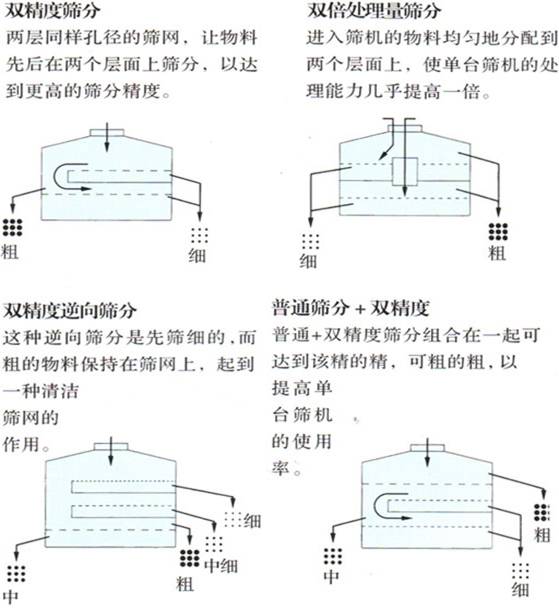

nYBS系列搖擺篩軌跡圖
  說明：
1. 表中所列系定型產品常態數據，僅供選型參考，具體參數以隨機技術資料為準。
2. 用戶選型前請與專業技術人員充分溝通，以便規劃合理，決策科學。
