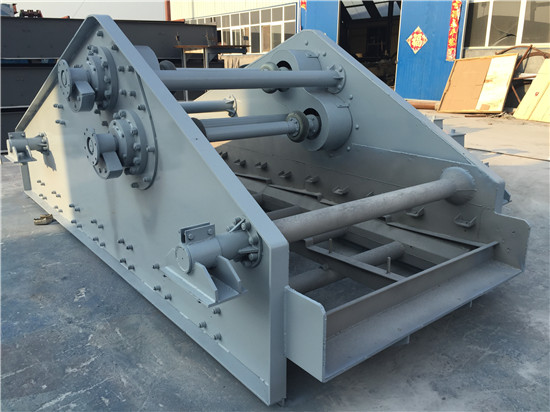

雙軸激振器高頻脫水振動篩
作者 豐泉機械
來源 豐泉機械
瀏覽
發布時間 15/06/24
產品介紹
高頻脫水篩是豐泉機械的一項專利高效脫水設備，主要應用于尾礦干排、精礦脫水、煤泥分離等行業，具有處理量大，脫水充分，技術經濟效果顯著，適用范圍廣等特點。
 工作原理

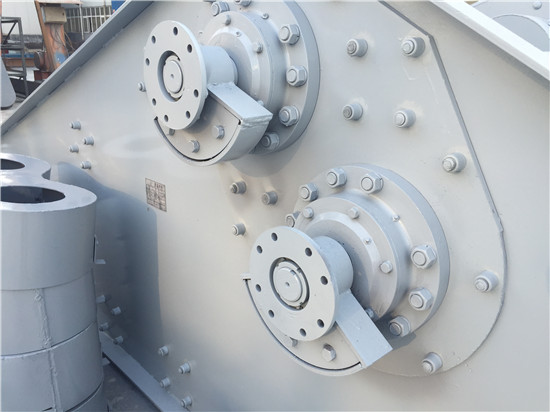

1、高頻脫水篩區別于一般式膠帶聯軸驅動方式，采用獨特的激振器。運動軌跡更加穩定可靠。

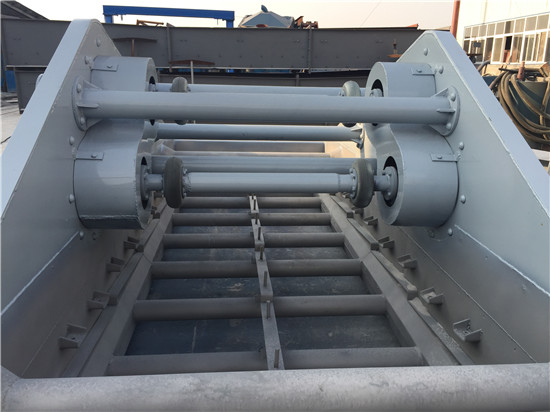

2、當兩臺電機作同步反向旋轉時，其偏心塊所產生的振動力在平行電機軸線的方向相抵消，在垂直電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。
3、兩機軸相對篩面在垂直方向有一傾角，在振動力和物料自重力的聯合作用下，篩面上的物料沿著連續的跳躍式向前運動。
4、在與篩面相遇的過程中，使小于篩孔的物料和水穿透篩面，從而實現脫水、脫泥和分級。
 產品優勢
1、高效高頻脫水篩設計成篩板主要部分在水平方向偏上5°，脫水篩篩板后部與主板成45°角，兩個平衡的振動電機水平安裝，一個在另一個上端，旋轉時不平衡的重力產生的回轉效果讓篩子的工作更穩定。
2、采用雙振動電機激振，結構堅固緊湊，擺脫了傳統偏心振動器結構大、漏油、磨損大、噪聲大、不便維修等缺點。
3、脫水篩的側體護板粘有耐磨橡膠，保證脫水篩不受磨損導致變形破裂，并減少了鐵質對物料的污染。

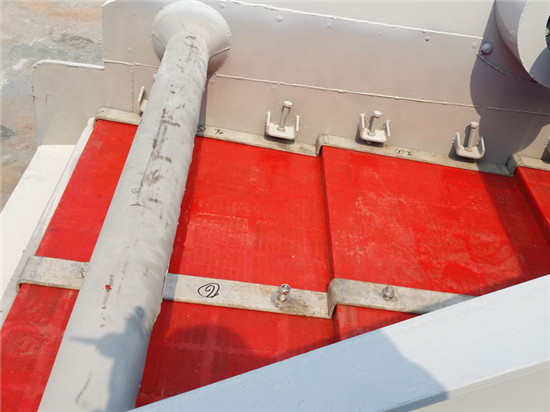

4、高頻脫水篩篩網利用的是嵌入式耐磨氨酯組合篩網，它的壽命比傳統金屬篩網高3-10倍，避免了篩網的金屬框架與礦石的直接碰撞，減少噪音，減輕金屬篩網的厚重感。
5、脫水篩的減振裝置采用的是橡膠減振柱，更適合潮濕工況，既減振又經久耐用。
6、隆中產品改進：高效多頻脫水篩采用篩板側面開孔方式，讓部分水從該孔快速流出，加快了脫水速度，另外，還避免了因水濺到電機導致的損壞現象。
 使用條件
（1）振動加速度不超過20g(g:9.8m/s重力加速度 )。
（2）環境溫度不超過40℃（若超過40℃應降低功率使用）。
（3）海拔不超過1000米，若越過1000米但不超過4000米，則每增高100米，其溫升限值應降低0.5℃。
（4）電源：三相380V，頻率50Hz。
（5）工作方式：SI(連續)。
（6）定子繞組溫升值(電阻法)不超過80K。
（7）軸承的容許溫度(溫度計法)應不超過95℃。
（8）主機工作電流不超過電機銘牌上的數據,否則降低激振力使用。
（9）使用環境應無導電粉塵、易燃、易爆及腐蝕性氣體。 |
