ZS系列直線振動篩

作者 Admin 瀏覽發布時間 11/11/20

ZS系列直線振動篩

一、ZS系列直線振動篩的用途和特點：
　　　 ZS系列直線振動篩廣泛應用于冶金、建材、化工、耐火、水泥、糧食、食品等行業對各種物料的分級作業。
　　　 ZS系列直線振動篩體積小，重量輕，能耗少，噪聲低，結構簡單，篩網更換方便。

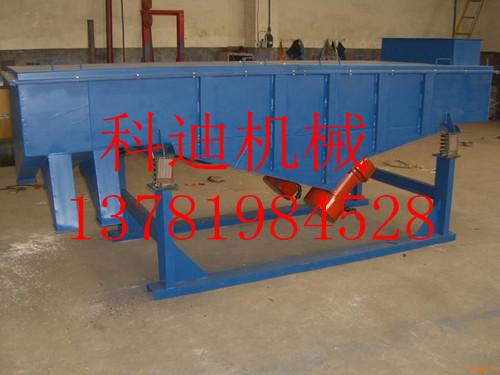

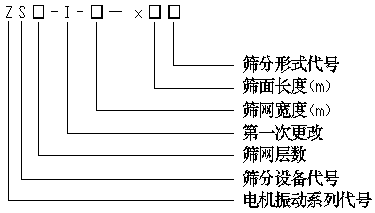

二、ZS系列直線振動篩的型號編制說明：

三、ZS系列直線振動篩的結構形式分類及用途：
　　　 (1) 基本型：(ZS□-I-□x□□)結構形式為上振、封閉、座裝式、用于有防塵要求的場合進行篩分。
　　　 (2) 敞開型：(ZS□-I-□x□□K)結構形式為上振、敞開、座裝式、用于無防塵要求的場合進行篩分。　　　
四、ZS系列直線振動篩的基本參數：

型號	篩分能力		電壓	功率	振頻	雙振幅	激振力	重　　　　　　量(kg)			電控箱
型號	粒度 mm	t/h	V	kw	1/min	mm	kN	單層	雙層	三層	Xk2-
ZS-I-0.4x1.2	≤30	6	380	0.2x2	1450	2～4	5x2	317	347	408	0.2
ZS-I-0.5x1.2	≤30	7	380	0.4x2	1450	2～4	8x2	370	423	570	0.4
ZS-I-0.6x1.2	≤30	8	380	0.4x2	1450	2～4	8x2	455	513	605	0.4
ZS-I-0.7x1.5	≤50	12	380	0.75x2	1450	2～4	16x2	650	721	734	0.75
ZS-I-0.8x1.6	≤50	14	380	0.75x2	1450	2～4	16x2	685	770	903	0.75
ZS-I-0.9x1.8	≤50	15	380	1.5x2	960	2～4	20x2	870	1035	1158	1.5
ZS-I-0.9x2.4	≤60	16	380	1.5x2	960	2～4	20x2	1120	1184	1315	1.5
ZS-I-1.2x2.4	≤60	20	380	2.2x2	960	2～5	30x2	1245	1467	1789	2.2
ZS-I-1.2x3.0	≤60	24	380	2.2x2	960	2～5	30x2	1490	1747	2086	2.2
ZS-I-1.5x3.0	≤60	28	380	3.7x2	960	2～5	50x2	1918	2036	2323	3.7

五、ZS系列直線振動篩的外形尺寸：　
　　　　　　　基本型直線振動篩的外型尺寸與敞開型相同，敞開型直線振動篩沒有進、出料口連接法蘭。
　　　　

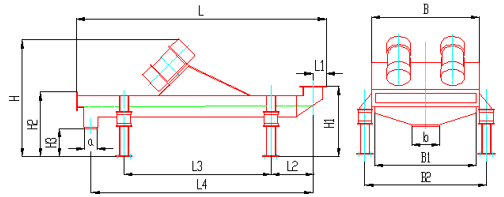

　　　 (1)ZS1-I-□x□單層直線振動篩的外型尺寸：

表5

　型號 0.4X1.2 0.5X1.2 0.6X1.2 0.7X1.5 0.8X1.6 0.9X1.8 0.9X2.4 1.2X2.4 1.2X3.0 1.5X3.0

　層數　　 1 　　 1 　　 1 　　 1 　　 1 　　 1 　　 1 　　 1 　　 1 　　 1

　　 L 　1590 　1590 　1590 　1950 　2050 　2250 　2850 　2900 　3510 　3510

　　 L1 　140 　140 　140 　170 　170 　170 　170 　200 　200 　200

　　 L2 　250 　250 　250 　280 　290 　290 　520 　520 　620 　620

　　 L3 　930 　930 　930 　1210 　1260 　1460 　1800 　1780 　2180 　2180

　　 L4 　1290 　1290 　1290 　1610 　1695 　1895 　2495 　2500 　3100 　3100

　　 B 　490 　590 　690 　790 　890 　990 　990 　1300 　1300 　1600

　　 B1 　400 　500 　700 　800 　900 　900 　900 　1200 　1300 　1500

　　 B2 　620 　720 　820 　920 　1060 　1150 　1170 　1480 　1480 　1800

　　 H 　1165 　1240 　1240 　1300 　1300 　1375 　1375 　1500 　1500 　1575

　　 H1 　820 　820 　860 　820 　860 　880 　880 　980 　980 　1040

　　 H2 　740 　740 　740 　780 　780 　800 　800 　900 　900 　960

　　 H3 　410 　410 　410 　410 　410 　410 　410 　410 　410 　410

　　 a 　100 　100 　100 　120 　150 　150 　150 　200 　200 　200

　　 b 　200 　200 　200 　200 　300 　300 　300 　400 　400 　400

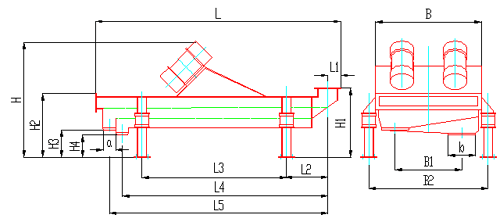

　　　　　　　　 (2)ZS2-I-□x□雙層直線振動篩的外型尺寸：

ZS系列直線振動篩表6

　型號 0.4X1.2 0.5X1.2 0.6X1.2 0.7X1.5 0.8X1.6 0.9X1.8 0.9X2.4 1.2X2.4 1.2X3.0 1.5X3.0

　層數　　 2 　　 2 　　 2 　　 2 　　 2 　　 2 　　 2 　　 2 　　 2 　　 2

　　 L 　1690 　1690 　1690 　2070 　2260 　2400 　3000 　3100 　3710 　3710

　　 L1 　140 　140 　140 　170 　170 　170 　170 　200 　200 　200

　　 L2 　250 　250 　250 　280 　290 　290 　520 　520 　620 　620

　　 L3 　930 　930 　930 　1210 　1260 　1460 　1800 　1780 　2180 　2180

　　 L4 　1290 　1290 　1290 　1610 　1695 　1895 　2495 　2500 　3100 　3100

　　 L5 　1394 　1394 　1394 　1736 　1851 　2051 　2653 　2708 　3308 　3308

　　 B 　490 　590 　690 　790 　890 　990 　990 　1300 　1300 　1600

　　 B1 　220 　320 　420 　500 　500 　600 　600 　800 　800 　1100

　　 B2 　620 　720 　820 　920 　1050 　1150 　1170 　1480 　1480 　1800

　　 H 　1285 　1360 　1360 　1440 　1440 　1495 　1525 　1580 　1600 　1615

　　 H1 　940 　940 　940 　1000 　1000 　1000 　1030 　1060 　1060 　1080

　　 H2 　860 　860 　860 　920 　920 　920 　950 　980 　980 　1000

　　 H3 　530 　530 　530 　550 　550 　550 　550 　570 　570 　590

　　 H4 　410 　410 　410 　410 　410 　410 　410 　410 　410 　410

　　 a 　100 　100 　100 　120 　150 　150 　150 　200 　200 　200

　　 b 　180 　180 　180 　200 　300 　300 　300 　380 　380 　400

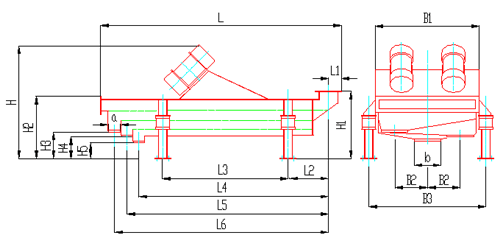

(3)ZS1-I-□x□三層直線振動篩的外型尺寸：

ZS系列直線振動篩表7

　型號 0.4X1.2 0.5X1.2 0.6X1.2 0.7X1.5 0.8X1.6 0.9X1.8 0.9X2.4 1.2X2.4 1.2X3.0 1.5X3.0

　層數　　 3 　　 3 　　 3 　　 3 　　 3 　　 3 　　 3 　　 3 　　 3 　　 3

　　 L 　1780 　1780 　1780 　2190 　2340 　2550 　3150 　3310 　3910 　3910

　　 L1 　140 　140 　140 　170 　170 　170 　170 　200 　200 　200

　　 L2 　250 　250 　250 　280 　290 　290 　520 　520 　620 　620

　　 L3 　930 　930 　930 　1210 　1260 　1460 　1800 　1780 　2180 　2180

　　 L4 　1290 　1290 　1290 　1610 　1695 　1895 　2495 　2500 　3100 　3100

　　 L5 　1394 　1394 　1394 　1734 　1849 　2051 　2651 　2706 　3306 　3306

　　 L6 　1498 　1498 　1498 　1858 　2003 　2207 　2807 　2912 　3512 　3512

　　 B1 　490 　590 　690 　790 　890 　990 　990 　1300 　1300 　1600

　　 B2 　150 　190 　240 　275 　300 　350 　350 　450 　450 　550

　　 B3 　620 　720 　820 　920 　1060 　1150 　1170 　1480 　1480 　1800

　　 H 　1400 　1400 　1400 　1500 　1450 　1650 　1650 　1700 　1750 　1800

　　 H1 　1030 　1030 　1030 　1080 　1080 　1130 　1130 　1180 　1220 　1220

　　 H2 　950 　950 　950 　1000 　1000 　1050 　1050 　1100 　1140 　1140

　　 H3 　650 　650 　650 　690 　690 　690 　690 　730 　730 　780

　　 H4 　5300 　5300 　5300 　550 　550 　550 　550 　570 　570 　590

　　 H5 　410 　410 　410 　410 　410 　410 　410 　410 　410 　410

　　 a 　100 　100 　100 　120 　150 　150 　150 　200 　200 　200

　　 b 　100 　120 　120 　150 　200 　200 　200 　300 　300 　400

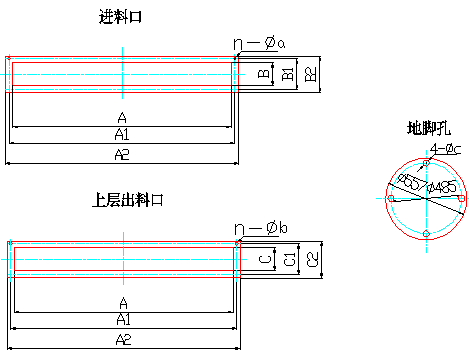

(4)基本型直線振動篩的進、出料口與地腳孔尺寸：

ZS系列直線振動篩表8

　序號 0.4X1.2 0.5X1.2 0.6X1.2 0.7X1.5 0.8X1.6 0.9X1.8 0.9X2.4 1.2X2.4 1.2X3.0 1.5X3.0

　　 A 　400 　500 　600 　700 　800 　900 　900 　1200 　1200 　1500

　　 A1 　89X5 　109X5 　129X5 　89X5 　127X6 　86X10 　96X10 　126X10 　126X10 　155X10

　　 A2 　480 　580 　680 　790 　890 　990 　990 　1300 　1300 　1600

　　 B 　200 　200 　200 　260 　260 　260 　260 　308 　308 　308

　　 B1 　120X2 　120X2 　120X2 　150X2 　150X2 　150X2 　150X2 　118X3 　118X3 　118X3

　　 B2 　280 　280 　280 　340 　340 　340 　340 　400 　400 　400

　　 C 　120 　120 　120 　140 　140 　140 　140 　160 　160 　180

　　 C1 　78X2 　78X2 　78X2 　95X2 　95X2 　95X2 　95X2 　113X2 　113X2 　123X2

　　 C2 　180 　180 　180 　220 　220 　220 　220 　266 　266 　286

　　 φ 　190 　190 　190 　210 　210 　210 　210 　230 　230 　250

　　 φ1 　120 　120 　120 　140 　140 　140 　140 　160 　160 　180

　 n-φa 14-φ8.5 14-φ8.5 14-φ8.5 16-φ8.5 24-φ8.5 24-φ8.5 24-φ8.5 26-φ10.5 26-φ10.5 26-φ10.5

　 n-φb 14-φ8.5 14-φ8.5 14-φ8.5 16-φ8.5 24-φ8.5 24-φ8.5 24-φ8.5 24-φ10.5 24-φ10.5 24-φ10.5

　 n-φc 4-φ14.5 4-φ14.5 4-φ14.5 　4-φ17 　4-φ17 4-φ18.5 4-φ18.5 4-φ18.5 14-φ8.5 　4-φ21
