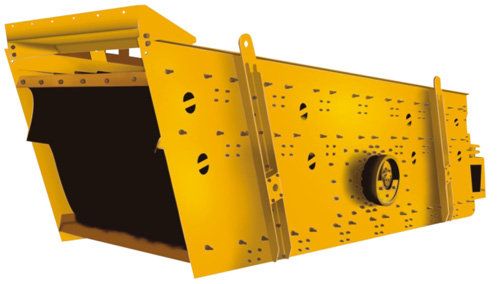

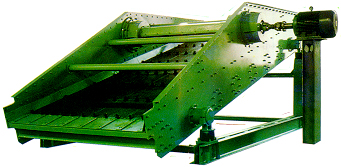

YK圓振動篩結構原理
主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上，并由電動機通過聯軸器帶動旋轉，產生離心慣性力，迫使篩箱振動。
YK系列圓振動篩為座式安裝，篩面傾角的調整可通過改變彈簧支座位置高度來實現。篩板有沖孔篩板和橡膠篩板，有單層和雙層兩種，各類篩板均能滿足篩分效率高、壽命長、不堵孔的要求。電動機可靈活地選擇安裝在篩框的左側或者右側。如無特殊要求，制造廠按物料運動方向的右側安裝供貨.
YK圓振動篩（圓振篩）主要用途：
該系列振動篩是我廠根據用戶需要，吸取國內處先進技術研制開發的產品，其篩箱的運動軌跡為圓形，適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。
YK圓振動篩（圓振篩）型號說明：
2 Y K □□
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └────────── 篩面長度dm
│ │ │ │
│ │ │ └───────────- 篩面寬度dm
│ │ │
│ │ └───────────── 塊偏心振動器
│ │
│ └──────────────- 圓振動
│
└──────────────── 篩面層數（單層不寫）
YK系列圓振動篩（圓振篩）技術參數：
| 型號 |
篩面 |
給料粒度 |
處理量 |
振頻 |
雙振幅 |
電動機 |
每支點動負荷 |
總重 |
| 層數 |
面積 |
傾角 |
篩孔 |
結構 |
型號 |
功率 |
工作時 |
啟停機時 |
| YK1430 |
1 |
4.2 |
15 |
3-100 |
沖孔、聚胺酯 |
≤200 |
18-375 |
970 |
7-10 |
Y160M-6 |
7.5 |
±800 |
±6400 |
3612 |
| YK1845 |
1 |
6 |
21-438 |
970 |
Y180L-6 |
15 |
±1000 |
±8000 |
4664 |
| YK2050 |
1 |
8.1 |
23-479 |
970 |
Y180L-6 |
15 |
±1200 |
±9600 |
5426 |
| YK2445 |
1 |
10.5 |
26-542 |
970 |
Y200L-6 |
18.5 |
±1200 |
±9600 |
6232 |
| YK2450 |
1 |
12 |
≤200 |
31-646 |
970 |
Y200L-6 |
22 |
±1800 |
±9600 |
7000 |
| YK2460 |
1 |
14.4 |
≤200 |
31-646 |
970 |
Y225M-6 |
30 |
±1800 |
±14400 |
8490 |
| YK3060 |
1 |
18 |
≤200 |
39-813 |
980 |
Y225M-6 |
30 |
±2400 |
±19200 |
10510 |
| YK3660 |
1 |
21.6 |
≤200 |
47-976 |
980 |
Y250M-6 |
37 |
±4000 |
±32000 |
14900 |
| 2YK1430 |
2 |
4.2 |
≤200 |
18-375 |
970 |
Y180L-6 |
15 |
±1200 |
±9600 |
5500 |
| 2YK1638 |
2 |
6 |
≤200 |
21-438 |
970 |
Y200L-6 |
18.5 |
±1600 |
±12800 |
7000 |
| 2YK1845 |
2 |
8.1 |
≤200 |
23-479 |
970 |
Y200L-6 |
22 |
±2000 |
±16000 |
8300 |
| 2YK2050 |
2 |
10 |
≤200 |
26-542 |
980 |
Y225M-6 |
30 |
±2400 |
±19200 |
9800 |
| 2YK2450 |
2 |
12 |
≤200 |
31-646 |
980 |
Y225M-6 |
30 |
±3200 |
±25600 |
10500 |
| 2YK2460 |
2 |
14.4 |
≤200 |
31-646 |
980 |
Y225M-6 |
30 |
±3200 |
±25600 |
11210 |
| 2YK3060 |
2 |
18 |
≤200 |
31-646 |
980 |
Y250M-6 |
37 |
±4400 |
±35200 |
15800 |
YK圓振動篩（圓振篩）安裝與調試：
該系列振動篩安裝時應按設備圖紙的要求預埋鋼板，要求預埋鋼板的上平面位于同一水平面上，安裝所需的預埋鋼板、底腳螺栓等均由安裝部門自備。每臺篩機的支承彈簧在安裝前應進行選配，保證各個彈簧的高度和剛度基本一致。振動篩出廠后，如超過6個月才安裝，則安裝前必須將振動器內的軸承拆下清洗，注入新潤滑脂（2號鋰基潤滑脂）。YK圓振動篩經重新安裝后，用手轉動偏心軸不得有阻力過大或卡死等現象，否則應及時查清原因加以調整。
振動篩各部件安裝完，檢查合格后，可進行試運轉，試運轉前應詳細檢查各處的螺栓是否緊固，篩機周圍是否有妨礙篩框振動的障礙物。
試運轉4－6小時，觀察篩機運行情況，若發現異常聲響或失振現象，應及時停機檢查原因，排除故障。試運轉時應檢查以下項目：
1、振動器軸承的溫度，要求最高溫度不超過75℃，溫升不超過45℃。
2、各處緊固螺栓的緊固情況，發現松動應及時按時擰緊。
振動篩試運轉合格后可投入生產。篩機投入生產后的頭兩周內，應每周將各處的緊固螺栓重新緊固一遍，以后一個月緊固一次。
YK圓振動篩（圓振篩）使用與維護：
振動篩應在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機運轉平穩后才能給料。停機前應先停止給料，待篩面物料排除后再停機。工作過程中應經常觀察篩機運行情況，如發現運動不正�；蛴挟惓Ｂ曧�，應及時停機檢查，找出原因，排除故障。振動器軸承采用2號鋰基脂潤滑，正常情況下，每兩個月加注一次潤滑脂，加注量不宜過多，否則會引起軸承過熱。振動器使用6個月后，檢查油脂情況，如發現變干或有硬塊時，應清洗更換新油脂，軸承應每年清洗檢查一次。
