滾筒篩概述：
滾筒篩是我公司為電廠、焦化廠、建材、冶金、化工、礦山等行業而研制的專用篩分設備，它克服了圓振動篩和直線篩在篩分較濕物料時出現的篩網堵塞問題，提高了篩分系統的產量和可靠性，受到廣大用戶的一致好評。

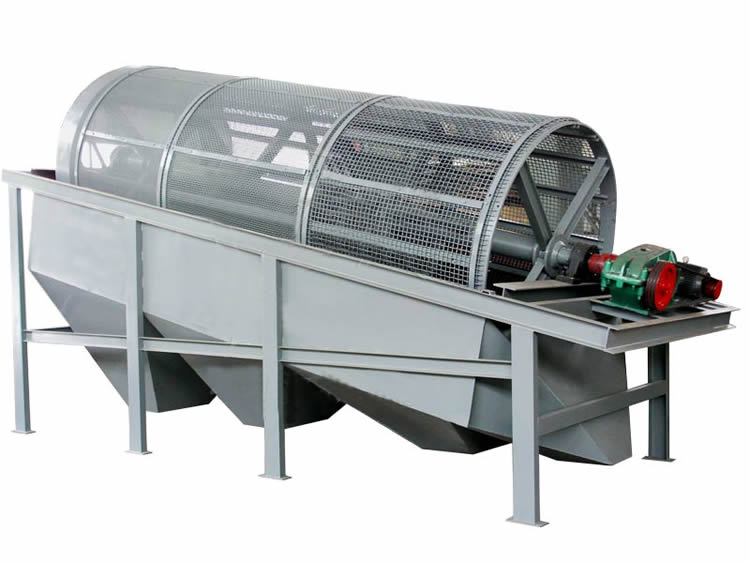

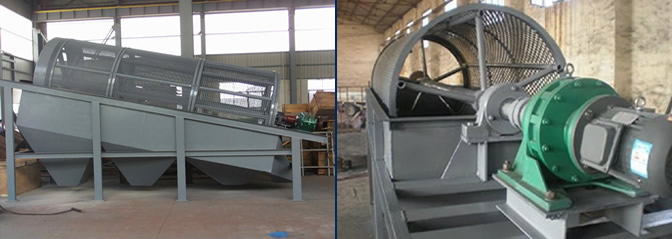

滾筒篩是由六角形滾筒、機架、漏斗、減速器、電動機五個部分成。破碎的石料進入滾筒后， 靠滾筒旋轉的離心力及跳汰作用來篩分物料。通過不同網目的篩網逐一篩出。不同規格的石料篩出后經漏斗落入皮帶機送至成品料場。一方面隨著滾筒轉動而被篩選，靠滾筒旋轉的離心力及跳汰作用來篩分物料。一方面粒度大的石料沿著滾筒的斜度向前流動，通過不同網目的的篩網逐漸被篩出。不大的石料篩出后落入各自的漏斗，然后由人工運出或自流送往成品堆。
滾筒篩工作原理：
滾筒篩它利用機械方法，通過數片并列的篩條構成篩孔并形成篩面。篩筒旋轉利用物料的自重進行篩分，篩筒內的3根聯接軸高于篩面，它能將大塊物料撥騰起來，從而加大了篩分效率，并借助篩面斜度使物料向前運動，最終落入破碎機中。小于篩孔尺寸的物料從篩孔落下，即獲得了篩分目的。

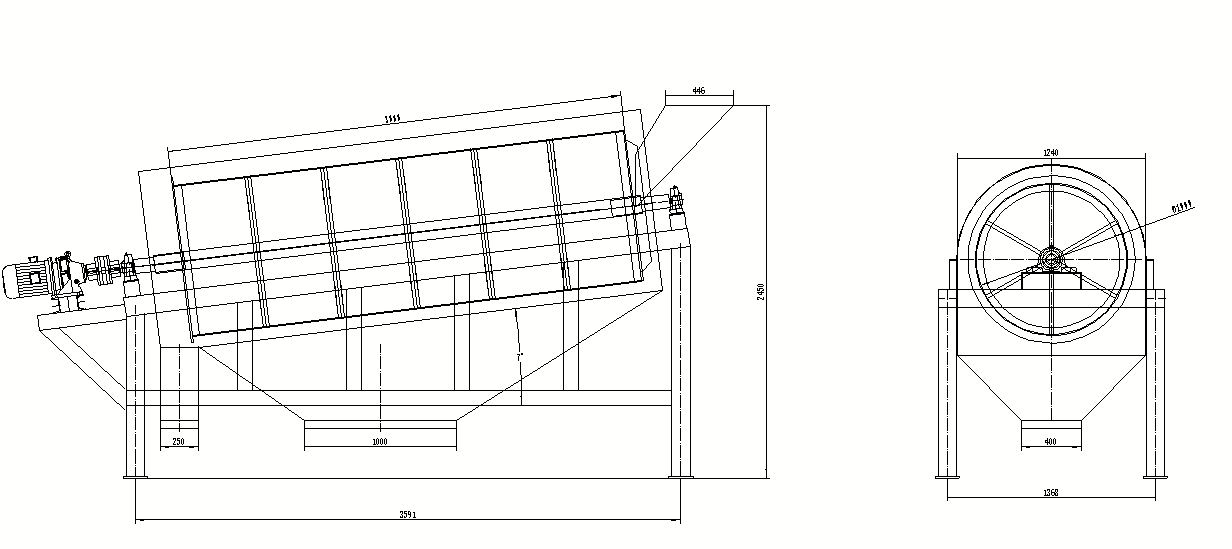

滾筒篩(有軸)圖紙：
滾筒篩主要特點：
1.篩孔不易堵塞。
2.運行平穩，噪聲較低。
3.結構簡單，維修方便。
4.整機可靠性高，一次性投資較少。
5.采用特制篩網，篩分效率高，使用壽命長 。
滾筒篩技術參數：
| 型號 |
篩面面積
(m2) |
處理量
(t/h) |
外篩直徑（mm） |
長度（m） |
功率（KW） |
| GTS-3 |
3 |
10.4 |
Φ1200 |
3.5 |
4 |
| GTS-5 |
5 |
13.8 |
Φ1200 |
4 |
5.5 |
| GTS-10 |
10 |
27.8 |
Φ1400 |
5 |
7.5 |
| GTS-15 |
15 |
47.7 |
Φ1500 |
6 |
11 |

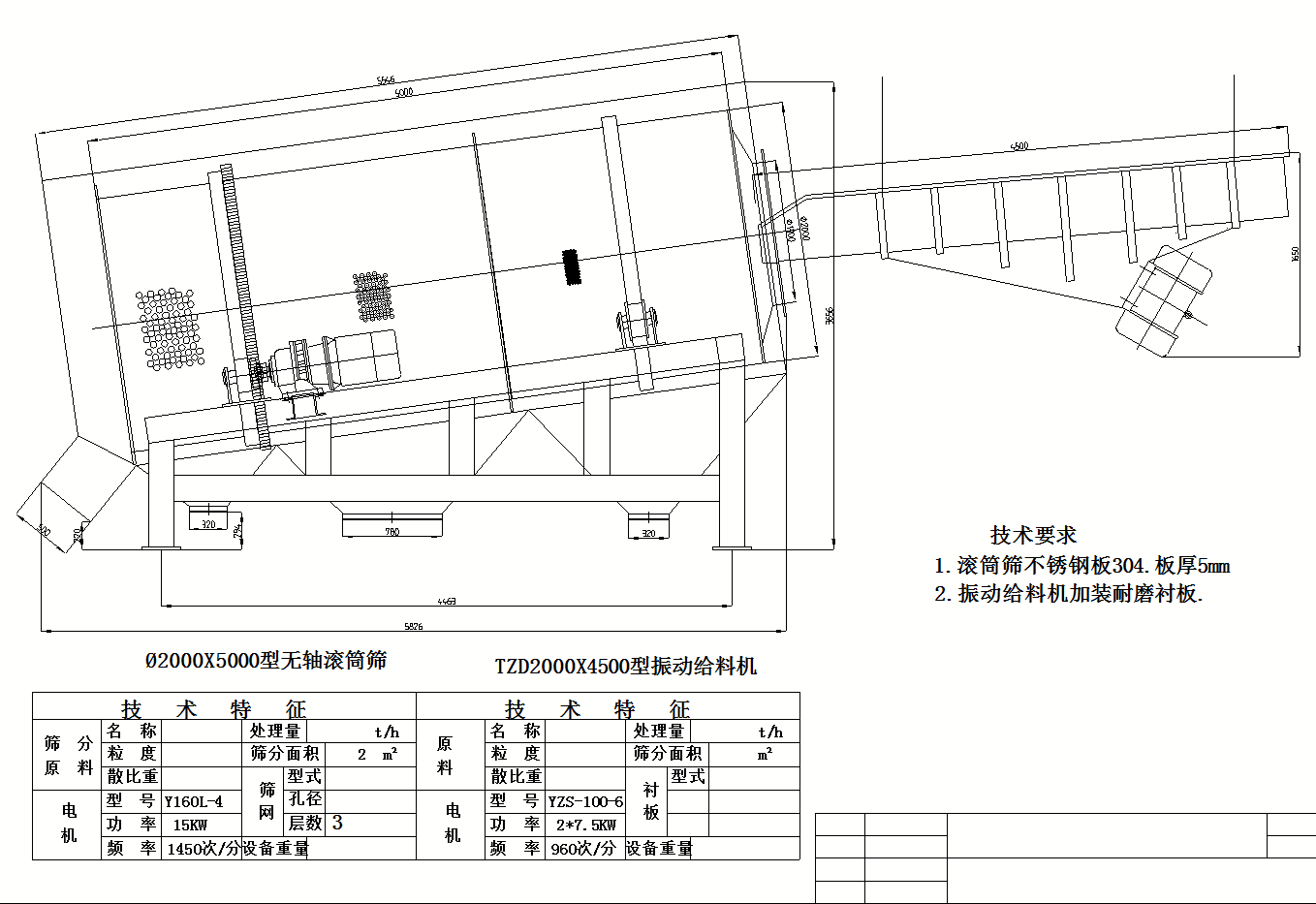

滾筒篩(無軸)圖紙：
