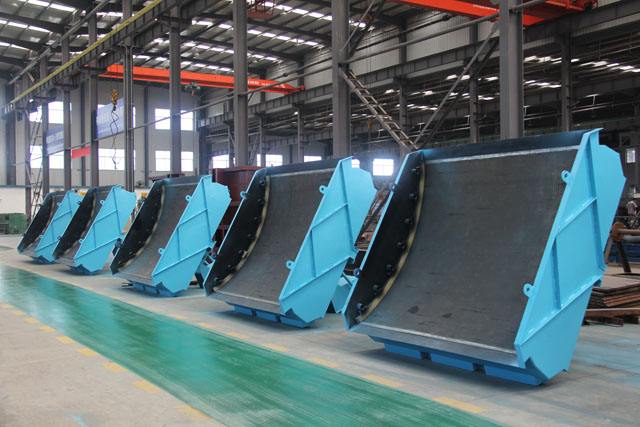

弧形振動篩簡介：弧形振動篩（弧形篩）主要用于遷煤廠及選礦廠對物料進行預先脫水、脫泥、脫介作業，分級煤泥回收。也可與水旋流器配套使用，對細料物料進行有效的分級、脫水、脫泥、脫介。弧形篩一般安裝在動力篩之前，以減少動力篩面積，它結構簡單、占地面積小、脫水效果好、便于維修、物料不易堵塞；該篩機是由包角45度、60度曲率半wi2030Mm篩箱構成，弧形篩面、篩框采用樞軸專向結構，能旋轉180度，延長篩面使用壽命。
弧形振動篩主要結構特點：
振動弧形篩，是細粒級物料分級設備。主要結構由弧面篩框，不銹鋼條縫篩面、塊偏心振動器及機架、布料器組成，結構簡單、安裝方便。該機對細料級礦物篩分適應性強，具有極易透篩等特點。
振動弧形篩是一種具有一定曲率半徑和包角的振動條縫篩，篩箱上部安裝振動電機，迫使篩箱做高頻小振幅的直線振動，可加大礦漿在通過弧形篩面時所產生的離心力強度，更加有效的實現物料脫水或分級。振動弧形篩在選煤工藝中擔負著脫水、脫介、脫泥作用，它克服了一般固定弧形篩脫水效率低、排料篩上物料容易粘附篩面造成篩面利用率低等缺點。
弧形振動篩技術行點：
1.結構簡單實用，運行可靠、適應性強
2.脫水、脫介效果好
3.處理理大，效率高
弧形振動篩使用條件：
1.環境溫度隨季節變化?但一般不超過-20°~40°。
2.海拔不超過1000米。
3.頻率:50Hz(也可按用戶特殊要求設計制造?注意銘牌標征數據應和電源對應)。
4.額定電壓:電機功率<4KW時為220/380V,即"Δ"/ "Y"接法,出廠時按380V,"Y"接法,電機功率≥4KW時為380/660V,即"Δ"/ "Y"接法,出廠時按380V,"Δ"接法。也可按用戶特殊要求設計制造(注意電源電壓應和銘牌或接線圖中的接線方法對應)
5.絕緣等級:主體H級,接線腔F級。
6.防護等級:IP65。
7.工作方式:S1(連續)
弧形篩型號說明:
HS □ □
┬ ┬ ┬ ┬
│ │ │ └────────── 篩網層數
│ │ └───────────- 篩面長度mm
│ └───────────── 篩面寬度mm
└──────────────- 弧形振動篩
弧形篩技術參數：
|
型號
|
處理量 th
|
篩寬
|
弧形半徑 R(mm)
|
包角 (度)
|
篩孔尺寸
|
|
HS0715Ⅰ
|
40-80
|
700
|
2030
|
45
|
0.3~1.0
|
|
HS1015Ⅰ
|
60-120
|
1000
|
45
|
|
HS1315Ⅰ
|
90-180
|
1300
|
45
|
|
HS1615Ⅰ
|
120-220
|
1600
|
45
|
|
HS1915Ⅰ
|
160-300
|
1900
|
45
|
|
HS2215Ⅰ
|
200-360
|
2200
|
45
|
|
HS0720Ⅰ
|
40-80
|
700
|
60
|
|
HS1020Ⅰ
|
60-120
|
1000
|
60
|
|
HS1320Ⅰ
|
90-180
|
1300
|
60
|
|
HS1620Ⅰ
|
120-120
|
1600
|
60
|
|
HS1920Ⅰ
|
160-300
|
1900
|
60
|
|
HS2220Ⅰ
|
200-36
|
2200
|
60
|
|
HS2420Ⅰ
|
220-400
|
2400
|
60
|
1.訂貨時注明包角和曲率半經是否帶給料箱。
2.可根據用戶要求對不同包角和曲率半徑的弧形篩進行設計和制造
