一、產品標準：GB6063—85 YA圓振動篩。
二、用途及特點：

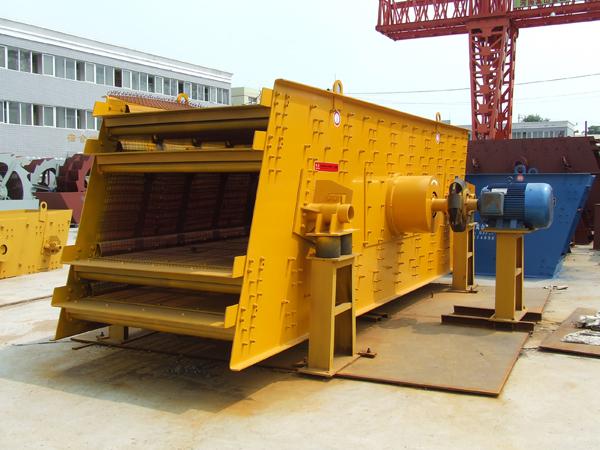

YA型圓振動篩運動軌跡為圓，全系列共有四十種規格.可供選煤、選礦、建材、電力及化工等部門作物料分級用。篩機結構先進，堅固耐用，振動噪聲低，維修方便。
三、選用須知：
1、篩機分單層和雙層，并有輕型和重型之分。
2、篩網結構有編織闖、沖孔篩板。如果選用鐵簽式篩板可按要求設計。
3、雙層篩上層篩面選定的篩孔尺寸超過技術性能及參數中規定的篩孔尺寸時，應按要求設計。
4、電動機可安裝在左側或右側，無特殊要求按安裝圖安裝、供貸。
5、給科箱為選擇件，用戶如有要求，可供給料箱。
6、在選用時如有改變篩面傾角的要求，可另行設計。
7、基礎螺拴由用戶自備。

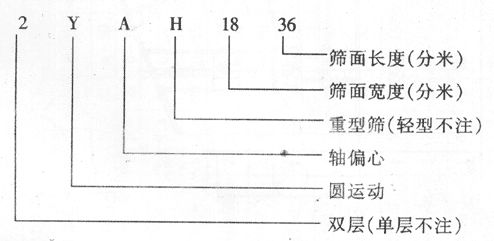

四、產品型號表示示例：
五、技術性能及參數：見表
| 型號 |
篩網層數 |
篩孔尺寸(mm) |
最大進料尺寸 (mm) |
處理能力（m3/h） |
雙振幅 (mm) |
電動機型號 |
電機功率(kw) |
篩面規格(mm) |
總重量(t) |
外形尺寸 長×寬×高 (mm) |
| 2YA1237 |
2 |
3-50 |
300 |
10-80 |
6-8 |
Y160M-4 |
11 |
1200×3700 |
3.6 |
4600×1900×1200 |
| 3YA1237 |
3 |
3-50 |
300 |
10-80 |
8 |
Y160M-4 |
11 |
1200×3700 |
3.9 |
4730×1900×1650 |
| 4YA1237 |
4 |
3-50 |
300 |
10-80 |
8 |
Y160M-4 |
11 |
1200×3700 |
4.5 |
4900×1900×2150 |
| 2YA1548 |
2 |
3-100 |
300 |
22-160 |
8 |
Y160L-4 |
15 |
1500×4800 |
4.6 |
5720×2260×1200 |
| 3YA1548 |
3 |
3-100 |
300 |
22-160 |
8 |
Y160L-4 |
15 |
1500×4800 |
5.1 |
5900×2260×1650 |
| 4YA1548 |
4 |
3-100 |
300 |
22-160 |
8 |
Y160L-4 |
15 |
1500×4800 |
5.6 |
6050×2260×2100 |
| 2YA1848 |
2 |
3-100 |
300 |
32-276 |
8 |
Y180M-4 |
18.5 |
1800×4800 |
5.35 |
5720×2560×1200 |
| 3YA1848 |
3 |
3-100 |
300 |
32-276 |
8 |
Y180M-4 |
18.5 |
1800×4800 |
6 |
5900×2560×1650 |
| 4YA1848 |
4 |
3-100 |
300 |
32-276 |
8 |
Y180M-4 |
18.5 |
1800×4800 |
6.65 |
6050×2560×2100 |
| 2YA1860 |
2 |
3-100 |
300 |
65-586 |
8 |
Y180M-4 |
22 |
1800×6000 |
6 |
6920×2560×1200 |
| 3YA1860 |
3 |
3-100 |
300 |
65-586 |
8 |
Y180M-4 |
22 |
1800×6000 |
6.6 |
7100×2560×1650 |
| 4YA1860 |
4 |
3-100 |
300 |
65-586 |
8 |
Y180M-4 |
22 |
1800×6000 |
7.2 |
7250×2560×2110 |
| 2YA2160 |
2 |
3-100 |
300 |
81-720 |
8 |
Y200L-4 |
30 |
2100×6000 |
10.1 |
7020×3090×1320 |
| 3YA2160 |
3 |
3-100 |
300 |
81-720 |
8 |
Y200L-4 |
30 |
2100×6000 |
11.3 |
7160×3090×1780 |
| 4YA2160 |
4 |
3-100 |
300 |
81-720 |
8 |
Y200L-4 |
37 |
2100×6000 |
12.5 |
7320×3090×2230 |
六、選型訂貨須知：
1、YA系列圓振動篩分輕型篩、重型篩。
2、篩面可分單層或雙層篩網。
3、篩網型式(編織、沖孔、橡膠等)訂合同時應注明。
4、電動機可安裝在左側或右側，合同應注明安裝型式。

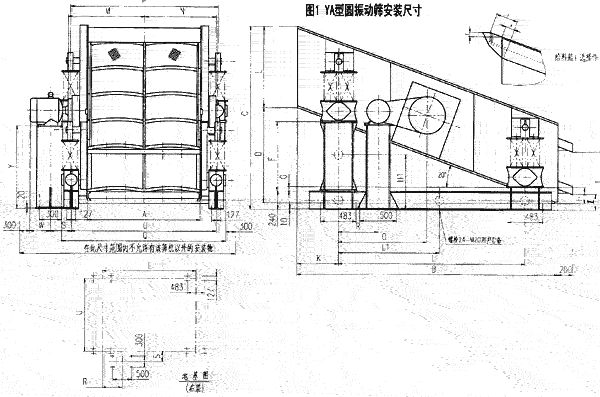

六、安裝尺寸：
YA圓振動篩安裝和調整:
底架固定在基礎上，使同側前后支承座高度差一致，同一端(入料端或排料端)兩側的支承座板在同一水平面內，誤差均在2mm以內。
選擇剛度相同(或相近)的彈簧配置在同一臺振動篩的不同支承位置。此時各支承點彈簧的高度應一樣，誤差不得大于2mm。
當需要調整篩面傾角時，可松開卡箍的固定螺栓，轉動上支承座，同時加高(或降低)后支承座，調整前后支承座的距離，使篩面傾角達到使用要求。
篩機各部分連接必須牢固可靠，所有螺栓不得有任何松動，各零部件不得有任何異常聲響，篩機上參振部分與周圍固定物之間的最小間隙為30-50mm。
篩機出廠時，雙振幅調為6-8mm，使用時用戶可根據需要調整振動電機的主、副偏心塊間的夾角，改變激振力的大小，進而調整篩機的振幅。
