鋁礦礦用篩概述：

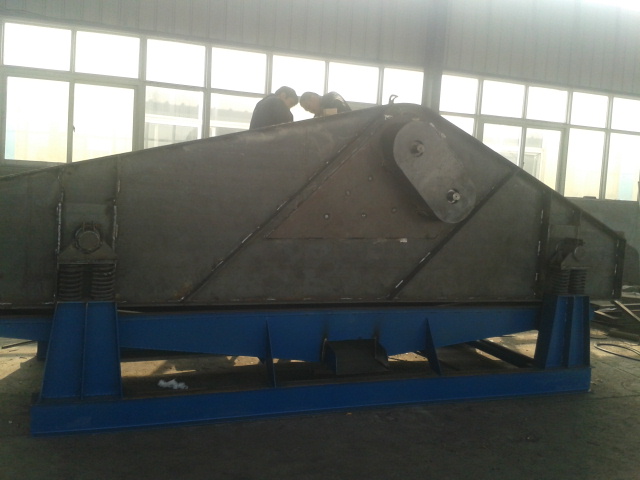

礦用篩箱近似于香蕉形狀，篩梁采用箱形梁，該振動篩傳動系統由電動機通過帶輪、三角帶，再由萬向連接軸傳遞給激振器.激振器之間由中間傳動軸連接。支撐裝置為12個鋼彈簧支撐。該振動篩具有處理能力大，篩分效率高，能耗小，事故率低等特點。
主要技術特點：
(1)篩面成折線形,從人料端到出料端角度逐漸減小篩面根據角度不同共分五段,每兩排篩板為一個斜面,從入料端至出料端依次相差5.5°,分別為25°、19.5°、14°、8.5°和3°。在入料端傾角大,物料具有較大的拋擲強度和運動速度,使物料快速分層,中部對于已分好層的物料再給以和普通篩分機相同的加速度,使細粒物料有充分的機會透篩,單位篩面透篩能力提高,使篩上物料層厚度從人料端到排料端基本保持不變。
(2)篩板采用聚氨酯和不銹鋼篩條制作,篩板四周用聚氨酯材料,具有耐磨性能好,噪聲低的特點。中間為不銹鋼篩條,與其他材質相比具有強度大、磨以及開孔率高的特點。
(3)篩板安裝結構簡單.篩板與篩板之間沒有螺栓連接,靠聚氨酯材料的塑性緊密配合,篩板不易松動,減少了事故發生。篩板軌座與支撐梁之間有保護蓋條,使軌座下螺栓不會受煤水的腐蝕和磨損
(4)激振器采用整體的箱式激振器.激振器安裝在篩箱上部的大梁上,箱體內裝有主動軸和從動軸,軸上各有一對重量相同的偏心塊,通過齒輪兩根軸做同步反向回轉,使偏心塊回轉,產生離心力形成激振力。偏心塊成對的布置在激振器箱體外面,使箱內結構緊湊,齒輪對安裝在箱體內,潤滑可靠,傳動平穩。
(5)傳動系統簡單:傳動系統由一臺45 kw電動機,通過三條V帶傳動給萬向連接軸,萬向連接軸由連接輪與激振器接,從而消除因振動篩振動造成的連接長度及軸線角度的變化
(6)篩面兩側的保護蓋條緊固結構簡單粗聯結牢固篩面兩側保護蓋條兩個接觸面為斜面,接觸面積大,上面為壓板不易松動。
在維護方面需注意的問題 ：
1)保證各處潤滑點潤滑良好,注意激振器油位在刻度線以內,不可過高或過低。
2)按要求保證潤滑油質量。
3)在維修過程中,注意聚氨酯篩板的保護,避免受高溫或化學腐蝕破壞。
4)振動篩維修過程中避免電焊焊接,以免引起應力集中造成對篩箱的破壞。
技術參數表：
|
型號
|
篩面面積
m2
|
給料粒度
mm
|
處理量
t/h
|
篩面傾角
|
篩孔尺寸
mm
|
雙振幅
mm
|
電壓
V
|
功率
KW
|
|
WZXD1560
|
9
|
≤300
|
80-400
|
5º-25º
5
段
篩
面
|
5-50
|
8-12
|
380
|
2x11
|
|
WZXD2060
|
12
|
110-500
|
2x15
|
|
WZXD2560
|
15
|
130-650
|
2x18.5
|
|
WZXD3060
|
18
|
160-750
|
2x22
|
|
WZXD3073
|
21.9
|
190-800
|
2x30
|
|
WZXD3642
|
15.12
|
130-650
|
2x15
|
|
WZXD3660
|
21.6
|
200-800
|
2x22
|
|
WZXD2590
|
22.5
|
200-800
|
2x22
|
|
WZXD3090
|
27
|
240-1100
|
2x30
|
|
WZXD3690
|
32.4
|
300-1350
|
2x37
|
注：表中列出的只是常用的幾種振動篩規格，根據用戶要求，我公司可以承擔各種規格振動篩的非標設計與制作。
|
