鐵礦礦用篩工作原理和結構
作者 Admin
瀏覽
發布時間 18/05/28

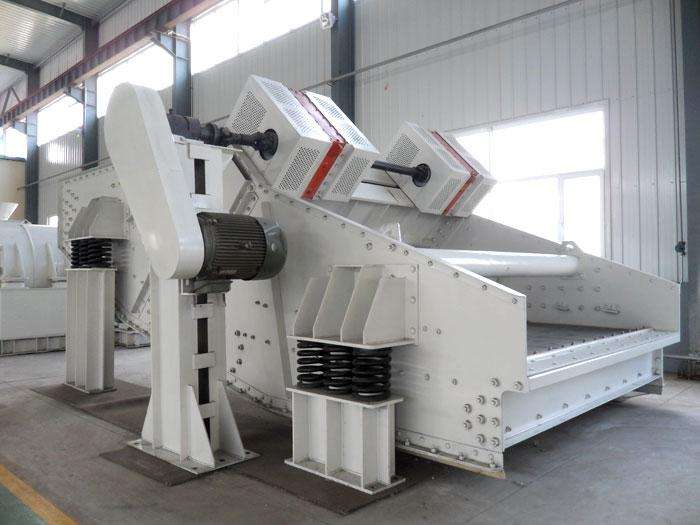

ZSG高效振動篩產品概述:
ZSG系列高效振動篩是我公司自行研制的一種新型、高效的篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等大塊狀物料及中小顆粒物料的篩分行業，尤以冶金行業用途最為廣泛，是高爐槽下、焦化廠、選礦廠常用的篩分機械。該產品 具有體積小、重量輕，能耗低、便于安裝及工藝布置等特點，采用節能振動電機作振動源，橡膠彈簧支撐并隔振，處理量大，篩分效率高，篩網有較大的安裝傾角,拼塊組裝篩板，更換方便，使用壽命長。
ZSG高效振動篩主要特點:
1.體積小,篩分能力大.
2.重量輕,便于安裝及工藝布置.
3.能耗少,可節約大量能源.
4.價格低,備件量極少.
5.結構簡單,造型美觀.
6.篩網由小塊拼裝,且更換極為簡便.
ZSG高效振動篩工作原理和結構:
ZSG系列礦用重型振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。ZSG系列高效重型篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。ZSG系列高效重型篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在一定條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。
ZSG系列礦用重型振動篩有篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。
SG系列礦用重型振動篩采用振動電機做為激振源，調節振動電機激振力的大小，可以改變篩機的振幅。
減振系統有橡膠彈簧、支承座等組成。本系列振動篩振動電機安裝方式可分為上振式和側振式，減振裝置安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。
高效振動篩主要技術參數：
| 型號 |
篩分能力 |
電壓 |
功率 |
振頻 |
有效篩面(m2) |
雙振幅 |
| 粒度mm |
T/h |
V |
kw |
次/min |
| ZSG-10×20 |
≤250 |
10-200 |
380 |
1.5×3 |
960 |
2
|
6-8 |
| ZSG-10×30 |
15-250 |
380 |
2.2×2 |
960 |
3 |
| ZSG-10×30 |
20-350 |
380 |
3.7×2 |
960 |
4.5 |
| ZSG-10×40 |
25-400 |
380 |
3.7×2 |
960 |
6 |
| ZSG-10×50 |
30-500 |
380 |
5.5×3 |
960 |
7.5 |
| ZSG-10×50 |
50-500 |
380 |
5.5×2 |
960 |
10 |
| ZSG-10×60 |
60-500 |
380 |
7.5×2 |
720 |
12 |
| ZSG-10×70 |
65-600 |
380 |
7.5×2 |
720 |
14 |
| ZSG-10×80 |
65-600 |
380 |
7.5×2 |
720 |
16 |
ZSG高效振動篩型號含義:
ZS G-10×20
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────- 篩面長度(dm)
│ │ │
│ │ └────────── 篩面寬度(dm)
│ │
│ └───────────- 高效產品代號
│
└───────────── 振動篩系列代號

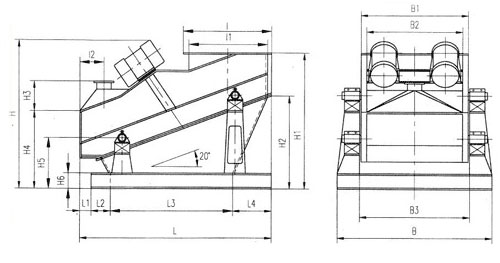

ZSG高效振動篩外形參照圖

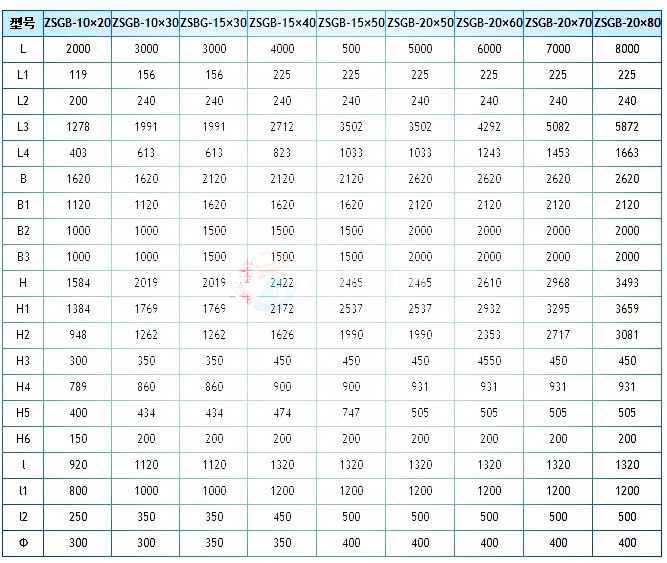

ZSGB高效振動篩封閉單層式外形參照：
ZSG高效振動篩使用注意事項:
振動篩（震動篩）是一個比較精密的設備，所以在運輸中就要格外的小心，不然很容易造成機器的損壞，這樣的話就得不償失了。
因為產品設備牽涉到以后長期生產產量、質量的問題，好多廠家在選購破碎設備如振動篩的過程中都十分精心，實地參觀、檢驗、調試都事必躬親。如此細心仍然避免不了有的振動篩運回廠之后運作不正常的現象發生，為什么呢？其實大部分情況出在了運輸過程中。
震動篩（振動篩）在運送過程中會不斷遭到顛簸和碰撞，但震動篩篩體和支撐架又有振動彈簧連接，所以在運送途中為防止振動篩出現故障做了運輸支撐架的防護措施。
振動篩在運送到目的地在使用之前所做的第一步就是卸掉運輸支撐，直線震動篩在運輸過程中為了防止篩體搖擺磕碰車廂造成篩機損壞，在出廠時會在直線震動篩底座與箱體之間安裝運輸支撐架來固定篩機防止磕碰，直線篩在投入使用前需要把運輸支架拆除，不拆除運輸支撐架直接通電開啟振動篩，直線篩會整機無規則跳躍移動，容易造身傷害。
只要客戶稍微注意一下我們提到的這些小問題，相信設備即使經歷長途跋涉，也會正常運作，免除了給生產帶來的不必要麻煩。
ZSG礦用振動篩使用與維護：
1、篩機啟動前，應檢查各緊固件螺栓有無松動，如有松動應重新緊固。
2、篩機空載運行4-6小時，要求篩體運行平穩，無橫擺及異常聲音，激振器軸承溫度≤75℃。
3、空轉運行后，應將各部位螺栓重新緊固一次。
4、正常運轉后，定期檢查各緊固件螺栓緊固狀況。
5、經常檢查易損件的狀況，對已損壞或失去彈性的減振彈簧要及時更換。
6、篩網發生松裂或磨損，應及時緊固或更換。
7、振源的調整、使用和維護，請參照振源使用說明書(振動電機使用3個月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。
8、停車前應先停止給料，待篩面物料走完后再停車。
