鉛礦礦用篩調試與操作
作者 Admin
瀏覽
發布時間 18/05/28
ZSG礦用振動篩產品概述:
ZSG系列礦用振動篩是一種新型、高效的篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等行業，尤以冶金行業用途廣泛，是高爐槽、焦化廠、選礦廠常用的篩分機械，該機采用新型節能振動電機或激振器作振動源，橡膠彈簧支撐并隔振，具有處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等優點。
該系列礦用振動篩采用振動電機做激振源、橡膠彈簧裝置支撐并隔振、高耐磨材質篩板、密封式篩箱等國內外先進技術及先進的自同步振動原理制作而成，具有壽命長、噪音低、處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等特點，適用于燒結炭、自然礦、焦炭及磨料磨具、化工原料等粉粒物料的高效能篩分，以及脫水、脫介、選煤作業，現已廣泛應用于冶金、礦山、煤炭、建材、化工、醫藥、磨料、糧食等作業
ZSG礦用振動篩型號含義:
ZSG-10×20
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────- 篩面長度(dm)
│ │ │
│ │ └────────── 篩面寬度(dm)
│ │
│ └───────────- 高效產品代號
│
└───────────── 振動篩系列代號
ZSG礦用振動篩工作原理和結構:
ZSG礦用振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。ZSG礦用振動篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。礦用振動篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在一定條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。

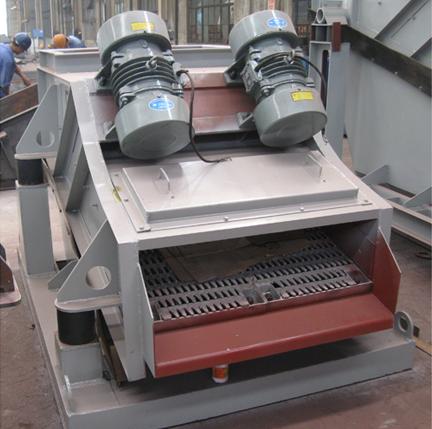

ZSG系列礦用振動篩有篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用耐磨鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。 SG系列礦用振動篩采用振動電機做為激振源，調節振動電機激振力的大小，可以改變篩機的振幅。 減振系統有橡膠彈簧、支承座等組成。本系列振動篩振動電機安裝方式可分為上振式和側振式，減振裝置安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。
ZSG礦用振動篩主要特點:
體積小,篩分能力大.
重量輕,便于安裝及工藝布置.
能耗少,可節約大量能源.
價格低,備件量極少.
結構簡單,造型美觀.
篩網由小塊拼裝,且更換極為簡便.
ZSG礦用振動篩技術參數表:
| 型號 |
篩面面積 |
篩面傾角 |
給料粒度 |
篩孔尺寸 |
處理量 |
振頻 |
雙振幅 |
配用電機 |
| m2 |
度 |
mm |
mm |
t/h |
Hz |
mm |
型號 |
功率Kw |
電壓V |
| ZSG-0615 |
0.9 |
10 |
3
5
10
15
20
25
5010-100166-9YZO-10-62*1.0380 |
| ZSG-0918 |
1.62 |
10 |
15-160 |
YZO-20-6 |
2*2.0 |
| ZSG-1020 |
2 |
15 |
15-200 |
YZO-20-6 |
2*2.0 |
| ZSG-1224 |
2.88 |
10 |
25-300 |
YZO-30-6 |
2*2.5 |
| ZSG-1030 |
3 |
15 |
35-360 |
YZO-30-6 |
2*2.5 |
| ZSG-1230 |
3.6 |
15 |
40-400 |
YZO-50-6 |
2*3.7 |
| ZSG-1530 |
4.5 |
15 |
45-460 |
YZO-50-6 |
2*3.7 |
| ZSG2B-0615 |
0.9 |
10 |
10-100 |
YZO-10-6 |
2*1.0 |
| ZSG2B-0918 |
1.62 |
10 |
15-160 |
YZO-20-6 |
2*2.0 |
| ZSG2B-1020 |
2 |
15 |
15-200 |
YZO-20-6 |
2*2.0 |
| ZSG2B-1224 |
2.88 |
10 |
25-300 |
YZO-30-6 |
2*2.5 |
| ZSG2B-1030 |
3 |
15 |
35-360 |
YZO-30-6 |
2*2.5 |
| ZSG2B-1230 |
3.6 |
15 |
40-400 |
YZO-50-6 |
2*3.7 |
| ZSG2B-1530 |
4.5 |
15 |
45-460 |
YZO-75-6 |
2*5.5 |
ZSG礦用振動篩安裝、調試與操作:
ZSG礦用振動篩安裝、調試與操作:ZSG礦用振動篩機安裝前，應按該機基礎圖施工，予埋地腳螺栓或鋼板?；A橫、縱向水平度SZSG礦用振動篩兩臺振動電機必須反向旋轉，接線安裝后，可根據生產工藝要求進行調試；根據入篩物料流量調節振動電機的激振力，以便進行入篩物料的分級作業。
ZSG高效重型該篩機配用兩臺振動電機，調試時，應打開每臺振動電機兩端的防護罩，檢查振動電機兩端的偏心塊是否完全重合，如每端兩塊偏心塊完全重合并與另一端對應一致，這時該篩機的生產能力為最大，假如需改變生產能力，則可調節振動電機兩端偏心塊的開合角度（兩段應一致），使之得到預期的理想效果。
ZSG礦用振動篩啟動前，操作人員必須詳細檢查其各部件是否有相撞或螺栓松動現象，特別是振動電機地腳螺栓是否有松動現象。所有與篩體配置的工藝設施設備，必須采用軟連接，以避免篩機振動影響其它工藝設施的正常工作，然后將兩臺振動電機一端的防護罩打開，按動電器控制箱啟動按鈕。觀察兩振動電機是否反方向旋轉，如果是同方向旋轉，應迅速停車，將其改為反向旋轉。
鉛礦礦用篩訂購網址請登錄河南奧創機械有限公司官方網站：www.1585.org.cn/kyzds/ 24小時服務熱線：13462207800 |
