鈦礦礦用篩使用廠家須知
作者 Admin
瀏覽
發布時間 18/05/28
鈦礦礦用篩簡介
礦用振動篩主要包含振動電機式和激振器式兩種，簡稱礦用篩。主要用于冶金、礦山、煤炭、建材、電力、化工等行業，尤以冶金行業用途最為廣泛，是高爐槽下、焦化廠、選礦廠常用的篩分機械。
礦用篩是很多篩機的統稱，其實高效重型篩、自定中心振動篩、橢圓振動篩、脫水篩、圓振篩、香蕉篩、直線振動篩等形式的篩機都可以成為礦用振動篩，在經過不同行業的不同配置加工改良，針對礦山行業所獨有的一批篩機類型。
礦用振動篩是一個比較精密的設備，沒有多年的制造經驗，容易導致很多故障，為了您不受損失請不要自行按照流出的圖紙加工制造。歡迎來電奧創咨詢。
奧創礦用振動篩特點：
1、結構新穎，技術參數先進，處理能力大，篩分效率高；
2、采用筒體式偏心軸激振器及偏塊調節振幅，使用維修方便；
3、采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔；
4、采用橡膠隔振彈簧，壽命長、噪聲小、過共振區平穩等；
5、采用塊偏心作為激振力，激振力強；
6、篩子橫梁與篩箱采用高強度螺栓聯接，無焊接；
7、篩機結構簡單，維修方便快捷；
8、采用輪胎聯軸器，柔性聯接，運轉平穩；
9、篩分效率高、處理量大、壽命長；
10、過多年生產實踐，證明該系列篩機具有處理量大，技術參數合理，結構強度、剛度高，系列化、通用化、標準化程度高，運轉平穩可靠、噪音小、維護檢修方便等一系列優點。
礦用篩技術參數:
| 型號 |
篩面 |
給料粒度 (mm) |
電機功率 (kW) |
產量 (t/h) |
重量 (t) |
| 面積(㎡) |
傾角度 (°) |
| ZK1022 |
2.25 |
-5~5 |
<250 |
3×2 |
4.5-90 |
2.2 |
| ZK1230 |
3.6 |
-5~5 |
<250 |
4×2 |
7.2-144 |
2.6 |
| ZK1237 |
4.5 |
-5~5 |
<250 |
5.5×2 |
9-180 |
3.1 |
| ZK1437 |
5.25 |
-5~5 |
<250 |
5.5×2 |
12-250 |
3.2 |
| ZK1445 |
6.3 |
-5~5 |
<250 |
7.5×2 |
12.6-252 |
4.1 |
| ZK1637 |
6 |
-5~5 |
<250 |
5.5×2 |
12-240 |
3.5 |
| ZK1645 |
7.32 |
-5~5 |
<250 |
11×2 |
95-280 |
4.5 |
| ZK1837 |
6.75 |
-5~5 |
<250 |
11×2 |
90-270 |
5 |
| ZK1845 |
8.1 |
-5~5 |
<250 |
11×2 |
16.2-234 |
5.5 |
| ZK1852 |
9.45 |
-5~5 |
<250 |
11×2 |
18.9-378 |
5.9 |
| ZK2045 |
9 |
-5~5 |
<250 |
11×2 |
16.2-324 |
6 |
| ZK2052 |
10.5 |
-5~5 |
<250 |
11×2 |
21-420 |
6.4 |
| ZK2060 |
12 |
-5~5 |
<250 |
15×2 |
24-480 |
7.6 |
| ZK2445 |
10.8 |
-5~5 |
<250 |
15×2 |
21.6-432 |
7.4 |
| ZK2452 |
12.6 |
-5~5 |
<250 |
15×2 |
25.2-504 |
8.2 |
| ZK2460 |
14.4 |
-5~5 |
<250 |
15×2 |
28.8-576 |
9.2 |
| ZK3045 |
13.5 |
-5~5 |
<250 |
15×2 |
27-540 |
10 |
| ZK3052 |
15.75 |
-5~5 |
<250 |
22×2 |
31.4-628 |
10 |
| ZK3060 |
18 |
-5~5 |
<250 |
22×2 |
17.5-525 |
11 |
| ZK3645 |
16.2 |
-5~5 |
<250 |
22×2 |
37.8-756 |
12.2 |
| ZK3652 |
18.9 |
-5~5 |
<250 |
22×2 |
43.2-864 |
13.4 |
| ZK3660 |
21.6 |
-5~5 |
<250 |
22×2 |
43.2-864 |
14.3 |
| ZK3675 |
27 |
-5~5 |
<250 |
30×2 |
54-1080 |
17.1 |
| 2ZK1022 |
2.25 |
-5~5 |
<250 |
4×2 |
4.5-90 |
3 |
| 2ZK1230 |
3.6 |
-5~5 |
<250 |
5.5×2 |
7.2-144 |
3.7 |
| 2ZK1237 |
4.5 |
-5~5 |
<250 |
7.5×2 |
9-180 |
4.4 |
| 2ZK1437 |
5.25 |
-5~5 |
<250 |
7.5×2 |
12-250 |
5 |
| 2ZK1445 |
6.3 |
-5~5 |
<250 |
15×2 |
12.6-252 |
6.9 |
| 2ZK1637 |
6 |
-5~5 |
<250 |
15×2 |
12-240 |
6.9 |
| 2ZK1645 |
7.32 |
-5~5 |
<250 |
15×2 |
95-280 |
8.6 |
| 2ZK1837 |
6.75 |
-5~5 |
<250 |
15×2 |
90-270 |
7.9 |
| 2ZK1845 |
8.1 |
-5~5 |
<250 |
15×2 |
16.2-234 |
8.1 |
| 2ZK1852 |
9.45 |
-5~5 |
<250 |
15×2 |
18.9-378 |
9 |
| 2ZK2045 |
9 |
-5~5 |
<250 |
15×2 |
16.2-324 |
9.1 |

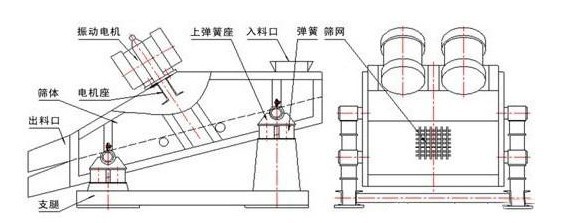

礦用篩結構圖紙:
礦用篩由篩箱、振動電機、減振系統及底架等組成。
篩箱由篩框、篩板、襯板等組成。
振動電機采用高性能、高壽命的TZDC系列振動電機為激振源，調節振動電機激振力的大小，可以改變篩機的振動幅。
減振系統由橡膠彈簧和卡箍、支承座等組成。底架由料倉及底盤等組成。本系列振動篩的振動電機安裝方式可分為上振式和下振式，減振器安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。
使用廠家須知：
操作注意：
(1)、操作人員在工作前應閱讀值班記錄，并進行設備的總檢查。檢查三角帶的張緊程度、振動器中的油位情況，檢查篩面張緊情況、各部螺栓緊固情況和篩面破損情況。
(2)、振動篩啟動應遵循工藝系統順序。
(3)、在振動篩工作運轉時，要用視、聽覺檢查激振器和篩箱工作情況。振動篩停車后應用手觸摸軸承蓋附近，檢查軸承溫升。
(4)、振動篩停車應符合工藝系統順序。振動篩除特殊要求外，嚴禁帶料停車后繼續向篩子給料。
(5)、振動篩交接班時應把當班篩子技術狀況和發現的故障記入值班記錄。振動篩記錄中應注明零部件的損傷類別及激振器加、換油日期。
(6)、振動篩是高速運動的設備，振動篩運轉時操作巡視人員要保持一定的安全距離，振動篩以防發生人身事故。
振動篩維護和檢修的目的是了解振動篩的全面狀況，振動篩并以修理和更換損壞、磨損的零部件的方法恢復篩子的工作能力。振動篩其內容包括日常維護、定期檢查和修理。
檢查維護：
1、振動篩日常維護
振動篩日常維護內容包括篩子表面，振動篩特別是篩面緊固情況，振動篩松動時應及時緊固。振動篩定期清洗篩子表面，振動篩對于漆皮脫落部位應及時修理、除銹并涂漆，對于裸露的加工表面應涂以工業凡士林以防生銹。
2、振動篩定期檢查
振動篩定期檢查包括周檢和月檢。
(1)、振動篩周檢：檢查激振器、篩面、支承裝置等各部螺栓緊固情況，振動篩當有松動時應加以緊固。檢查傳動裝置的使用狀況和連接螺栓的鎖緊情況，振動篩檢查三角帶張緊程度，必要時適當張緊。振動篩檢查篩子時，振動篩須特別注意查看在飛輪上的不平衡重塊固定得是否可靠，如固定不牢，篩子運轉時，振動篩不平衡重塊就可能脫離飛輪，導致安全事故。
(2)、振動篩月檢：檢查篩面磨損情況，振動篩如發現明顯的局部磨損應采取必要的措施(如調換位置等)，并重新緊固篩面。振動篩檢查整個篩框，振動篩主要檢查主梁和全部橫梁焊縫情況，振動篩并仔細檢查是否有局部裂紋。檢查篩箱側板全部螺栓情況，振動篩當發現螺栓與側板有間隙或松動時，振動篩應更換新的螺栓。
3、振動篩修理
對振動篩篩子進行定期檢查時所發現的問題，振動篩應進行修理。振動篩修理內容包括及時調整三角帶拉力，更換新帶，更換磨損的篩面以及縱向墊條，更換減振彈簧，更換滾動軸承、傳動齒輪和密封，更換損壞的螺栓，修理篩框構件的破損等。
篩框側板及梁應避免發生應力集中，振動篩因此不允許在這些構件上施以焊接。振動篩對于下橫梁開裂應及時更換，側板發現裂紋損傷時，應在裂紋盡頭及時鉆5mm孔，然后在開裂部位加補強板。激振器的拆卸、修理和裝配應由專職人員在潔凈場所進行。
振動篩拆卸后檢查滾動軸承磨損情況，振動篩檢查齒輪齒面，振動篩檢查各部件聯接情況，振動篩清洗箱體中的潤滑回路使之暢通，振動篩清除各結合面上的附著物，振動篩更換全部密封件及其他損壞零件。
鈦礦礦用篩訂購網址請登錄河南奧創機械有限公司官方網站：www.1585.org.cn/kyzds/ 24小時服務熱線：13462207800
|
