單軸振動篩應用領域：
DD/ZD型單軸振動篩適用于礦石和煤等物料的粗、中、細、級細各級篩分，也可用于對物料作脫水、脫泥、脫介質等處理。DD、ZD型礦用單軸振動篩運動軌跡為圓，全系列共有十七種規格，可供礦山、煤炭、電力、建筑、化工等部門對中等粒度物料進行干式分級。對于用橡膠篩板的振動篩對焦碳物料進行分級效果尤佳,結構簡單 、維修方便、作業可靠，篩分效率高，透篩性能好。
單軸振動篩有吊式和座式，層數有單層和雙層，傳動形式分左右，篩板有沖孔、編織（其中還有橡膠篩網）。
DD/ZD型單軸振動篩型號：
| 單軸振動篩型號 |
篩面規格（毫米） |
篩面層數（層） |
入料粒度（毫米） |
篩孔尺寸（毫米） |
振動 頻率（次/分） |
雙振幅（毫米） |
篩面傾角（度） |
| DD918 |
900*800 |
1 |
≤60 |
1,2,3,6,8,10,13, 16,20,25 |
1000 |
5-6 |
15-25 |
| 2DD918 |
900*1800 |
2 |
≤60 |
' ' |
' |
' |
' |
| SZZ1918 |
900*1800 |
1 |
≤ |
1,2,3,6,8,10,13, 16,20 |
' |
' |
' |
| SZZ2918 |
900*1800 |
2 |
≤ |
' ' |
' |
' |
' |
| ZD1224 |
1200*2400 |
1 |
≤ |
6,8,10,13,13,16 |
850 |
6-7 |
' |
| 2ZD1224 |
1200*2400 |
2 |
≤ |
20,25,30,40 |
' |
' |
' |
| DD612 |
600*1200 |
1 |
≤ |
1,2,3,6,8,10 |
1000 |
5-6 |
' |
| 2DD612 |
600*1200 |
2 |
≤ |
13,16,20,25 |
' |
' |
' |
DD/ZD型單軸振動篩安裝形式：
| 安裝形式 |
處理能力（米3/時） |
電動機 |
設備重量（噸） |
外形尺寸（長*寬*高）（毫米） |
| 型號 |
功率 （千瓦） |
| 吊式 |
10-30 |
Y100L1-4 |
2.2 |
0.44 |
2150*1418*575 |
| ' |
' |
' |
' |
0.6 |
2200*1418*630 |
| ' |
5-25 |
' |
' |
0.56 |
2150*1358*575 |
| ' |
' |
' |
' |
0.68 |
2189*1358*700 |
| 座式 |
70-210 |
Y112M-4 |
4 |
1.13 |
2500*2150*1340 |
| ' |
' |
' |
' |
1.55 |
2600*2200*1730 |
| 吊式 |
10-20 |
Y90L-4 |
1.5 |
0.34 |
1370*890*430 |
| ' |
' |
' |
' |
0.36 |
1370*890*530 |

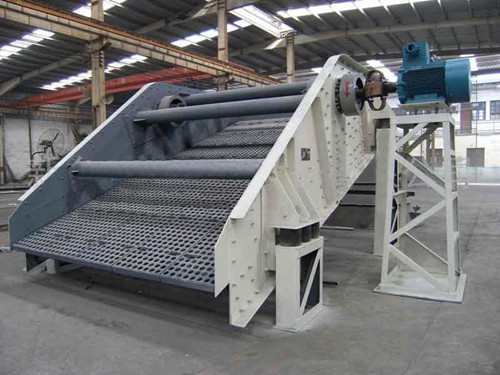

單軸振動篩主體由篩箱、激振器、吊掛裝置、傳動裝置等組成。
(1)篩箱:主要由篩框和篩網組成。篩框是組焊件,主要有側板、橫梁、入料口組成,側板為整塊鋼板,橫梁為無縫鋼管;篩網分上、下兩層,上、下兩層篩網角度不同，材質可采用耐磨橡膠篩網，壽命是鋼制的10-20倍，是聚氨脂的4-6倍。
(2)激振器:激振器裝設在篩箱的兩側,主要由偏心軸、皮帶輪和偏心塊組成,篩機的激振力是由偏心軸慣性產生的,偏心軸的兩端分別安裝一個皮帶輪,偏心塊安裝在皮帶輪上,激振器通過軸承固定在篩箱側板上。
(3)吊掛裝置:采用鋼絲繩、隔振彈簧和防擺配重。
(4)傳動裝置:本機采用Y型電機,安裝在篩體的左側或右側,通過三角帶帶動皮帶輪旋轉。
單軸振動篩故障預防措施：
(1)在維護過程中更換或修復必要的零部件,使各項技術指標達到規定的要求。
(2)提高監測及檢修人員的技術水平，提高其操作技能,按正確的步驟及方法檢修。
(3)定期對單軸振動篩軸承部位進行潤滑。
(4)加強對操作工、維修工的教育管理,加強其安全意識,加強其責任心教育,對其嚴格培訓,考試合格后才能持證上崗操作。嚴格落實崗位責任制度,提高其發現問題、解決問題的能力,盡可能減少或避免故障的發生。
(5)定期對振動篩進行檢查和潤滑保養,保持良好的運行狀態。
(6)定期檢查吊掛鋼絲繩和彈簧，保證設備正常運行。
